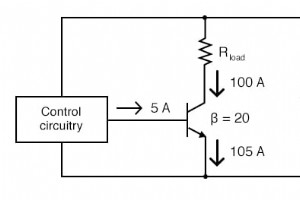

En raison de leurs grilles isolées, les IGFET de tous types ont un gain de courant extrêmement élevé :il ne peut y avoir de courant de grille soutenu sil ny a pas de circuit de grille continu dans lequel le courant peut circuler continuellement. Le seul courant que nous voyons à travers la borne de

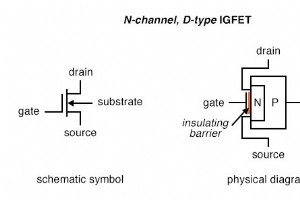

Les transistors à effet de champ à grille isolée sont des dispositifs unipolaires tout comme les JFET :cest-à-dire que le courant contrôlé ne doit pas traverser une jonction PN. Il y a une jonction PN à lintérieur du transistor, mais son seul but est de fournir cette région dappauvrissement non cond

Comme indiqué dans le chapitre précédent, il existe plusieurs types de transistors à effet de champ. Le transistor à effet de champ à jonction, ou JFET, utilise une tension appliquée à travers une jonction PN polarisée en inverse pour contrôler la largeur de la région dappauvrissement de cette jonct

FICHES DE TRAVAIL CONNEXES : Feuille de travail sur les amplificateurs JFET

FICHES DE TRAVAIL CONNEXES : Feuille de travail sur les amplificateurs JFET

FICHES DE TRAVAIL CONNEXES : Feuille de travail sur les amplificateurs JFET

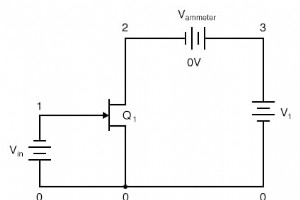

Les JFET, comme les transistors bipolaires, sont capables de « réguler » le courant dans un mode entre la coupure et la saturation appelé actif mode. Pour mieux comprendre le fonctionnement du JFET, mettons en place une simulation SPICE similaire à celle utilisée pour explorer la fonction de base du

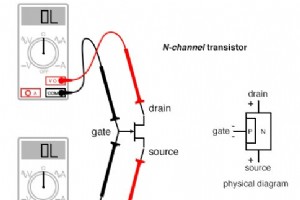

Tester un JFET avec un multimètre peut sembler une tâche relativement facile, étant donné quil na quune seule jonction PN à tester :soit mesurée entre la grille et la source, soit entre la grille et le drain. Test de continuité dun JFET N-canal Mais tester la continuité à travers le canal drain
