HSK A, E et F :les styles populaires

L'histoire de l'usinage implique une technologie en constante évolution, avec des machines, des outils de coupe et des composants avançant à des rythmes différents et se dépassant souvent les uns les autres. Alors que les vitesses de broche ont commencé à augmenter au début des années 1990, un groupe de fabricants internationaux, d'universitaires et l'Association allemande de fabrication d'outils se sont réunis pour s'assurer que les performances des porte-outils ne soient pas à la traîne. Leur travail a produit les normes DIN allemandes pour les porte-outils et les broches HSK.

Voici la partie amusante :il n'y a pas qu'un seul style de porte-outils HSK. Le groupe a défini un total de six (!) styles HSK, représentés par les lettres A à F. Chaque style présente des caractéristiques différentes pour des applications ciblées, mais en un mot :les styles A, B, C et D ont été conçus pour des applications standard, et les styles E et F ont été conçus pour des applications à vitesse plus élevée.

Dans cet article, vous trouverez une introduction rapide au HSK, ainsi que des plongées plus approfondies dans les trois formes HSK les plus populaires :A, E et F.

Les bases du HSK

La caractéristique déterminante des porte-outils HSK est leur cône creux 1/10. Pendant la rotation à grande vitesse, les broches peuvent avoir tendance à s'évaser légèrement, aspirant un porte-outil à cône raide traditionnel (CT, BT, NMTB) dans la broche et ayant un impact négatif sur la précision de la machine. Le cône creux des porte-outils HSK est conçu pour se dilater avec la broche, avec la déformation élastique du cône, assurant un contact constant et solide avec la paroi de la broche.

De plus, lorsqu'une barre de traction HSK serre le porte-outil, le porte-outil est tiré dans la broche, créant une deuxième surface de contact entre la bride du porte-outil et la face de la broche. Cela permet d'assurer la précision du positionnement et fournit un soutien supplémentaire contre les forces radiales lors de coupes plus lourdes.

Les porte-outils HSK sont disponibles dans une gamme de tailles directement liées au diamètre de la bride en millimètres :25, 32, 40, 50, 63, 80, 100, 125 et 160.

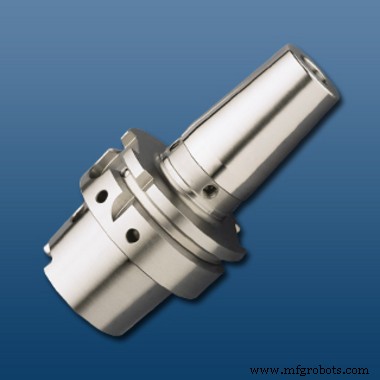

HSK A :le style le plus courant

Parmi les six styles de porte-outils HSK, le style A est le plus courant. Conçus pour des vitesses de broche modérées à élevées et un couple modéré, les porte-outils HSK A présentent :

• Fentes d'entraînement dans la tige : pour une transmission de couple plus élevée. De plus, ces fentes sont inégales de sorte que le porte-outil ne peut être orienté que dans une seule direction dans la broche.
• Fentes et rainures de clavette dans la bride : pour les changements d'outils automatiques à grande vitesse
• Alésage sur la bride : pour une puce d'identification de porte-outil
• Tubes de liquide de refroidissement internes : pour liquide de refroidissement haute pression

Les porte-outils HSK A sont en stock chez HAIMER dans les tailles suivantes :

• HSK 32A
• HSK 40A
• HSK 50A
• HSK 63A
• HSK 80A
• HSK 100A
• HSK 125A

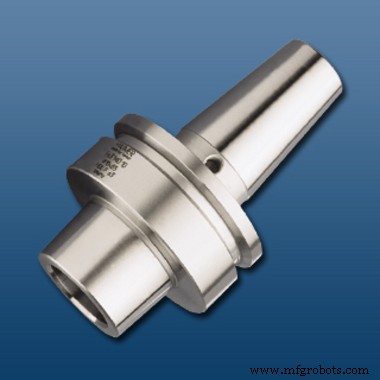

HSK E :pour des performances à grande vitesse

Conçu pour des vitesses de broche plus élevées, le style HSK E supprime toutes les sources de balourd trouvées dans les porte-outils de style HSK A. Cela inclut :

• Aucun emplacement de lecteur : la transmission du couple se fait uniquement par la liaison broche-porte-outil

• Aucune rainure de clavette dans la bride : seulement une fente symétrique, ce qui entraîne des changements d'outils légèrement plus lents
• Pas d'alésage dans la bride : pour puces d'identification de porte-outils

La forme HSK E parfaitement symétrique le rend idéal pour les applications d'usinage à très grande vitesse et à faible couple. Les supports de style HSK E sont en stock chez HAIMER dans les tailles suivantes :

• HSK 25E
• HSK 32E
• HSK 40E
• HSK 50E

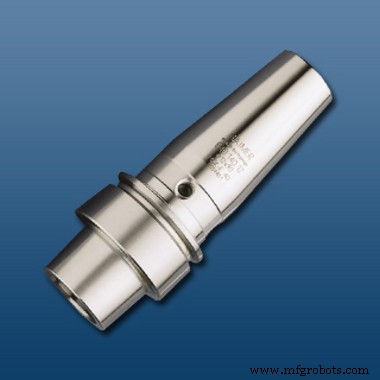

HSK F :pour les applications haut débit exigeantes

Également pour les applications à grande vitesse et à faible couple, les porte-outils de style HSK F sont identiques aux porte-outils HSK E, à l'exception d'un facteur majeur :les cônes sont en fait d'une taille inférieure à une tige de style E de la même taille. Ainsi, un porte-outil HSK 63F aura la même taille de cône qu'un porte-outil HSK 50E.

Pourquoi est-ce important ? La taille réduite du cône laisse de la place pour une face de bride plus grande, permettant une plus grande surface de contact entre la bride et la face de la broche. HAIMER stocke les supports de style HSK F dans les configurations suivantes :

• HSK 63F
• HSK 80F (avec goupilles d'entraînement de style Makino)

Et rappelez-vous que A, E et F sont peut-être les styles les plus populaires de porte-outils HSK, mais il existe également d'autres options. Si vous souhaitez en savoir plus sur les avantages que les porte-outils HSK peuvent apporter à votre atelier, contactez Haimer aujourd'hui pour discuter des détails de ce dont vous avez besoin. Que vous travailliez avec des applications standard ou des applications à grande vitesse avec des variables plus complexes en jeu, HAIMER peut fournir le porte-outil adapté à la tâche.
