Dans l'usinage CNC, quels sont les outils de coupe super étonnants communs ?

Les outils de coupe sont des outils utilisés pour couper dans la fabrication d'usinage. La plupart des couteaux sont utilisés à la machine, mais il y en a aussi à la main. Les outils utilisés dans la fabrication mécanique étant essentiellement utilisés pour couper des matériaux métalliques, le terme « outil » est généralement compris comme un outil de coupe de métal. Les outils utilisés pour couper le bois sont appelés outils de menuiserie.

Les outils peuvent être divisés en cinq catégories selon la forme de la surface de la pièce :

■ Traitement de divers outils de surface extérieure, y compris les outils de tournage, les raboteuses, les fraises, les broches et les limes de surface extérieure, etc.

Outils de traitement des trous, y compris forets, alésoirs, fraises aléseuses, alésoirs et broches de surface intérieure, etc.

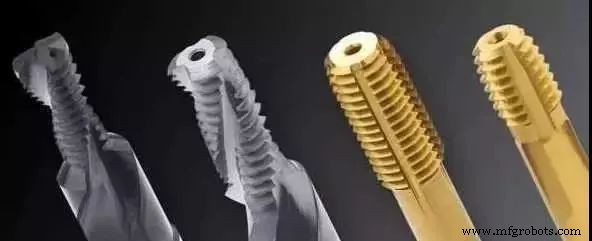

■ Outils de traitement de filetage, y compris tarauds, filières, têtes de filetage à ouverture et fermeture automatiques, outils de filetage au tour et fraises à fileter, etc.

■ Outils de traitement des engrenages, y compris les fraises mères, les fraises à façonner les engrenages, les fraises à raser les engrenages, les outils de traitement des engrenages coniques, etc.

■ Outils de coupe, y compris les lames de scies circulaires dentées, les scies à ruban, les scies à archet, les outils de coupe, les fraises à lame de scie, etc.

De plus, il existe des outils combinés.

Selon le mode de mouvement de coupe et la forme de lame correspondante, les outils de coupe peuvent être divisés en trois catégories :

■ Outils généraux, tels que les outils de tournage, les raboteuses, les fraises (hors outils de tournage formés, les raboteuses formées et les fraises formées), les fraises à aléser, les perceuses, les alésoirs, les alésoirs et les scies, etc. ;

■ Outils de formage. Le tranchant de ce type d'outil a la même ou presque la même forme que la section de la pièce à usiner, comme les outils de tournage de formage, les raboteuses de formage, les fraises de formage, les broches, les alésoirs coniques et divers outils de traitement de filetage, etc. ;

■ Les outils de génération sont utilisés pour traiter les surfaces des dents d'engrenage ou des pièces similaires par la méthode générative, telles que les fraises mères, les façonneurs d'engrenages, les fraises à raser les engrenages, les raboteuses à engrenages coniques et les fraises à engrenages coniques.

Structure

La structure de divers outils se compose d'une partie de serrage et d'une partie de travail. La partie de serrage et la partie travaillante de la fraise à structure intégrale sont réalisées sur le corps de fraise, la partie travaillante (dent ou lame) de la fraise à structure d'insert est montée sur le corps de fraise.

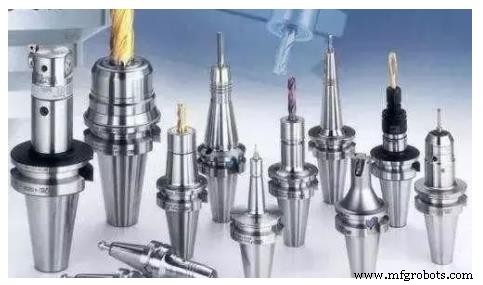

La partie de serrage de l'outil est de deux types :avec trou et avec tige. Les trépans reposent sur le trou intérieur à manchonner sur l'arbre principal ou le mandrin de la machine-outil et transmettent les moments de torsion à l'aide de clés axiales ou de clés frontales, telles que les fraises cylindriques, les fraises à surfacer à manchon, etc.

Les outils à tige ont généralement des tiges rectangulaires, cylindriques et coniques.

Les outils de tournage, les raboteuses, etc. sont généralement des tiges rectangulaires, les tiges coniques reposent sur le cône pour supporter la poussée axiale et transmettre le couple par frottement, les tiges cylindriques conviennent généralement aux petits forets hélicoïdaux, fraises en bout et autres outils. La force de frottement générée transmet le moment de torsion. La tige de nombreux outils à queue est en acier faiblement allié, tandis que la partie travaillante est en acier rapide soudé bout à bout en deux parties.

La partie travaillante de l'outil est la partie qui génère et manipule les copeaux, y compris le tranchant, la structure pour casser ou enrouler les copeaux, l'espace pour l'évacuation ou le stockage des copeaux et le passage du fluide de coupe. La partie travaillante de certains outils est la partie coupante, comme les outils de tournage, les raboteuses, les fraises aléseuses et les fraises, etc. La partie travaillante de certains outils comprend les pièces coupantes et les pièces d'étalonnage, telles que les perceuses, les alésoirs, les alésoirs et la surface intérieure. dessin, couteau et taraud, etc. La fonction de la partie coupante est d'éliminer les copeaux avec le tranchant, et la fonction de la partie de calibrage est de polir la surface de coupe et de guider l'outil.
