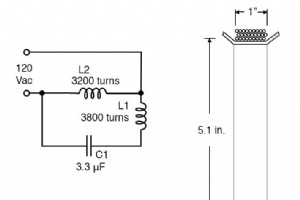

Dans ce guide détaillé, vous apprendrez à construire un moteur à induction à condensateur permanent de grande taille qui peut servir dexposé attrayant et pratique. Le design est simple mais démontre les principes fondamentaux des moteurs à induction AC, le rendant idéal pour les éducateurs, les amat

Pièces et Matériaux Source dalimentation AC : 120 VAC Condensateur, 3,3 µF (ou 2,2 µF) 120 VAC / 350 VDC, non polarisé Lampe à incandescence 15–25 W ou résistance 820 Ω, 25 W Fil magnet #32 AWG Planche en bois ≈ 13 cm carré Cordon secteur avec fiche Tube en carton de 4,4 cm de diamètre (rouleau de

Pièces et Matériaux du Projet Alternateur automobile (un requis, mais deux recommandés) Les alternateurs doccasion peuvent être trouvés à bas prix dans les casses, où de nombreuses unités sont déjà démontées pour plus de commodité. Un alternateur neuf nest pas nécessaire ; une unité doccasion en b

Pièces et Matériaux Détecteur audio équipé dun casque Références Croisées Lessons In Electric Circuits, Volume 2, chapitre 7 : « Signaux AC à fréquences mixtes » Objectifs dApprentissage Comprendre linfluence du couplage capacitif (électrostatique) sur les signaux AC. Identifier et appliquer de

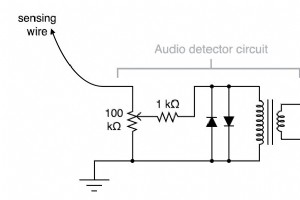

Pièces et Matériaux Détecteur audio avec casque Bobine délectroaimant provenant dun relais ou dun solénoïde Une bobine à fort nombre de tours est essentielle pour maximiser la tension induite par les champs magnétiques parasites. Les bobines récupérées sur de vieux relais ou solénoïdes offrent une

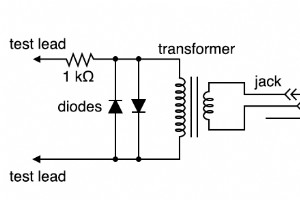

Pièces et Matériaux Casque audio fermé à haute sensibilité (dB) Prise jack femelle pour casque (ex. Radio Shack #274-312 ou équivalent) Petit transformateur abaisseur (120 V → 6 V) ; utilisez lenroulement secondaire 6 V Deux diodes redresseuses 1N4001 Résistance 1 kΩ Potentiomètre 100 kΩ (taper aud

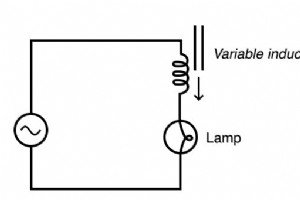

Pièces et Matériaux Tube en carton (ex. rouleau de papier toilette) Barre de fer ou dacier, assez grande pour presque remplir le diamètre du tube Fil « magnet » 28 AWG Alimentation AC basse tension Lampe à incandescence adaptée à la tension dalimentation Références Croisées Lessons In Electric C

Pièces et Matériaux Barre dacier plate, 4 pièces Boulons, écrous, rondelles divers Fil « magnet » 28 AWG (émail fin isolé) Alimentation AC basse tension (≤12 V) Le fil magnet est spécialement isolé pour une utilisation dans les électroaimants. Son revêtement démail fin permet denrouler de nombreux

Alimentation à Transformateur Ce guide vous explique comment assembler une alimentation 12 VAC à partir dun transformateur abaisseur 120 VAC. Il couvre les pièces nécessaires, les pratiques de câblage, le choix du fusible et les vérifications de sécurité pour garantir un circuit fiable et sécurisé.

« AC » signifie Courant Alternatif, désignant une tension ou un courant qui inverse périodiquement sa direction. Ce module présente les concepts clés du courant alternatif. Les prises murales domestiques délivrent 110–120 V AC (RMS), ce qui présente un risque de choc significatif. Pour exploiter cet

Pièces et Matériaux Deux piles 6 V Condensateur 0,1 µF (Radio Shack #272-135) Résistance 1 MΩ Potentiomètre linéaire 5 kΩ, un tour (Radio Shack #271-1714) Bien que tout potentiomètre linéaire fonctionne, une unité de résistance plus faible tend à fournir une réponse plus propre. En pratique, jai u

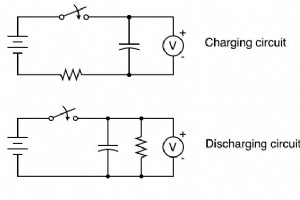

Matériel Nécessaire pour lExpérience de Charge et Décharge de Condensateur Pour réaliser lexpérience, rassemblez les éléments suivants : Pile 6 V Deux condensateurs électrolytiques, 1 000 µF minimum (ex. Radio Shack #272-1019, 272-1032 ou équivalent) Deux résistances 1 kΩ Un interrupteur unipolaire

Vue densemble Une pile à pomme de terre démontre les fondamentaux de lélectrochimie dans une expérience simple et pratique. En insérant deux métaux différents dans une pomme de terre, vous créez une minuscule cellule qui génère une tension mesurable. Pièces et Matériaux Une grosse pomme de terre (

Circuit Analogique Simple de Moyennage Composants et Matériaux Trois piles de tensions différentes Trois résistances identiques (10 kΩ–47 kΩ) Lors de la sélection des résistances, utilisez un ohmmètre pour choisir trois valeurs aussi proches que possible. La précision est cruciale pour cette expér

Pièces et Matériaux Pile lanterne 6 V Bobine délectroaimant ou long fil avec extrémités accessibles Ampèremètre de précision capable de mesurer ≥5 A (recommandé) Idéalement, utilisez deux appareils — un voltmètre et un ampèremètre. Si un seul multimètre est disponible, il peut encore être utilisé

Pièces et Matériaux Deux piles 6 V Potentiomètre linéaire 10 kΩ, un tour (Radio Shack #271-1715) Deux résistances de haute valeur (≥1 MΩ chacune) Détecteur de tension sensible (de lexpérience précédente) Voltmètre analogique (de lexpérience précédente) La valeur du potentiomètre est flexible : de

PIÈCES ET MATÉRIAUX Écouteurs audio fermés haute qualité Prise casque femelle (Radio Shack #274-312) Petit transformateur abaisseur de tension (Radio Shack #273-1365 ou équivalent ; utilisez le secondaire 6 V) Deux diodes redresseuses 1N4001 (Radio Shack #276-1101) Résistance 1 kΩ Potentiomètre 100

Pièces et Matériaux Mouvement de mètre (catalogue Radio Shack #22-410) Sélecteur, unipolaire multi-positions, break-before-make (catalogue Radio Shack #275-1386, un 2 pôles 6 positions convient bien) Potentiomètres multi-tours, montage PCB (catalogue Radio Shack #271-342 – 15 tours, 1 kΩ ; #271-343

Pièces et Matériaux Longueur de fil de cuivre nu (non isolé) Longueur de fil de fer nu (ou aluminium si indisponible) Bougie Glaçons Références Croisées Lessons In Electric Circuits, Volume 1, Chapitre 9 : « Electrical Instrumentation Signals » Objectifs dApprentissage Illustrer comment fonctionn

PIÈCES ET MATÉRIAUX Multiples résistances fixes 10 kΩ Un potentiomètre 10 kΩ taper linéaire (catalogue Radio Shack # 271-1715)   RÉFÉRENCES CROISÉES Lessons in Electric Circuits, Volume 1 – Chapitres 5, 7, 8   OBJECTIFS DAPPRENTISSAGE Déterminer les combinaisons de résistance série-para
