Brochage ATMEGA8 :comment tirer le meilleur parti de ce microcontrôleur

De nos jours, la valeur des microcontrôleurs dans les systèmes électroniques ne peut être surestimée. Comme le cerveau humain est pour le corps, ce circuit intégré contrôle le fonctionnement d'un appareil. Contrairement à d'autres, le brochage ATMEGA8 est un microcontrôleur qui permet la transmission de données synchrone et asynchrone.

De plus, l'ATMEGA8 est excellent à des fins d'analyse dans les systèmes d'automatisation industrielle. Avec une interface à 28 broches et un module USART pour la communication PC, il est facile de voir pourquoi c'est un choix courant pour les programmeurs. Au fur et à mesure que vous lisez, cette instructable explique comment tirer le meilleur parti de ce MCU.

Description ATMEGA8

Le brochage ATMEGA8 est un microcontrôleur AVR RISC 8 bits sur technologie CMOS basse consommation. En règle générale, il produit des débits allant jusqu'à 1 MIPS par MHz en un seul cycle d'horloge. Par conséquent, il permet aux concepteurs de systèmes d'exécuter des instructions fortes tout en équilibrant la vitesse de traitement et la consommation d'énergie.

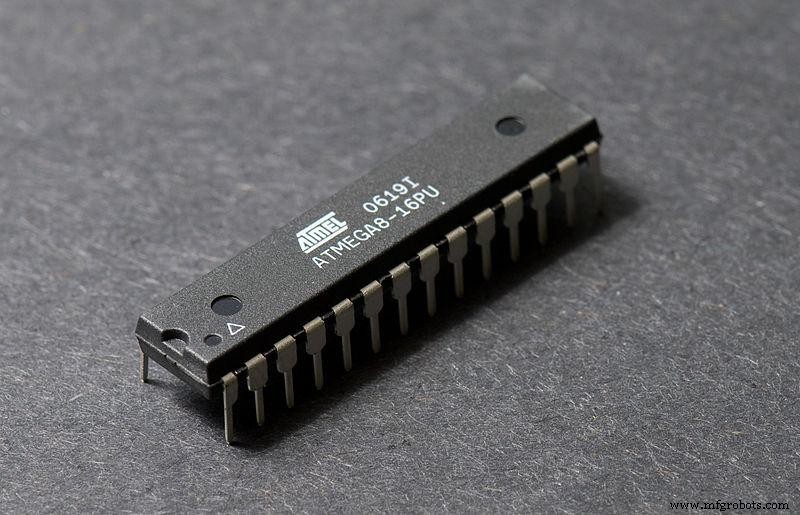

(Un brochage ATMEGA8 typique).

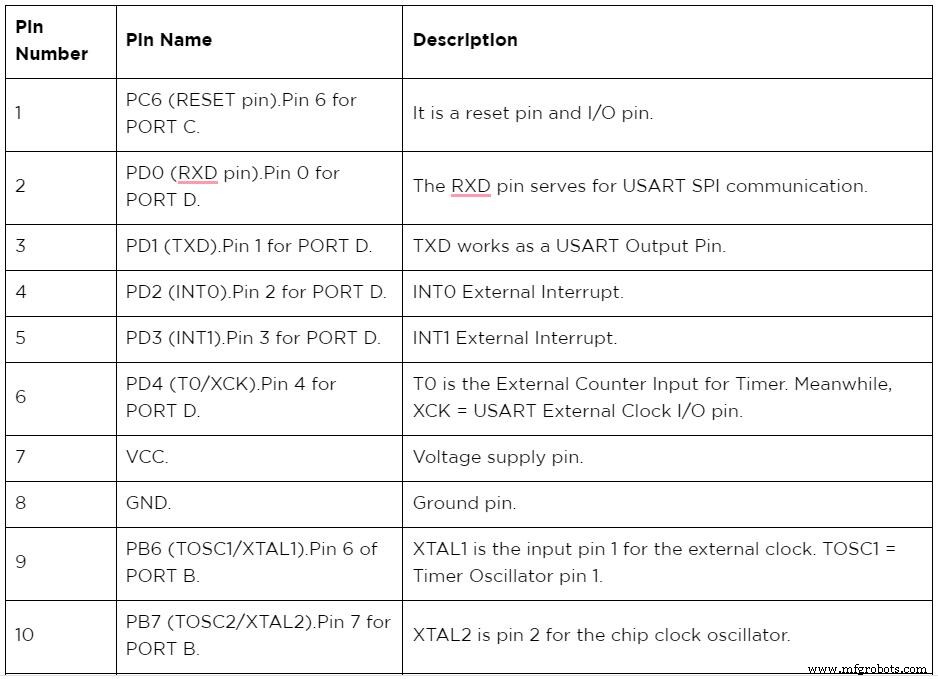

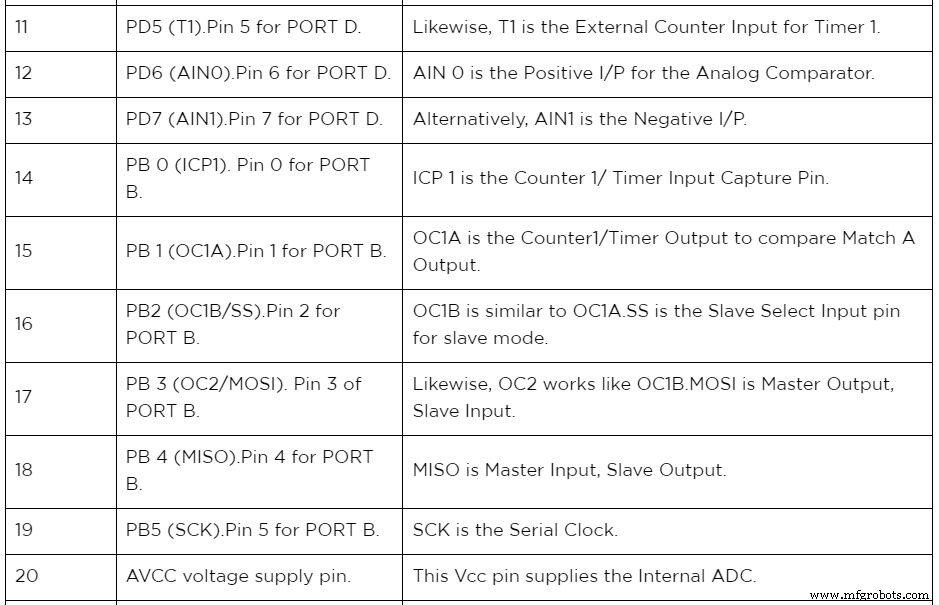

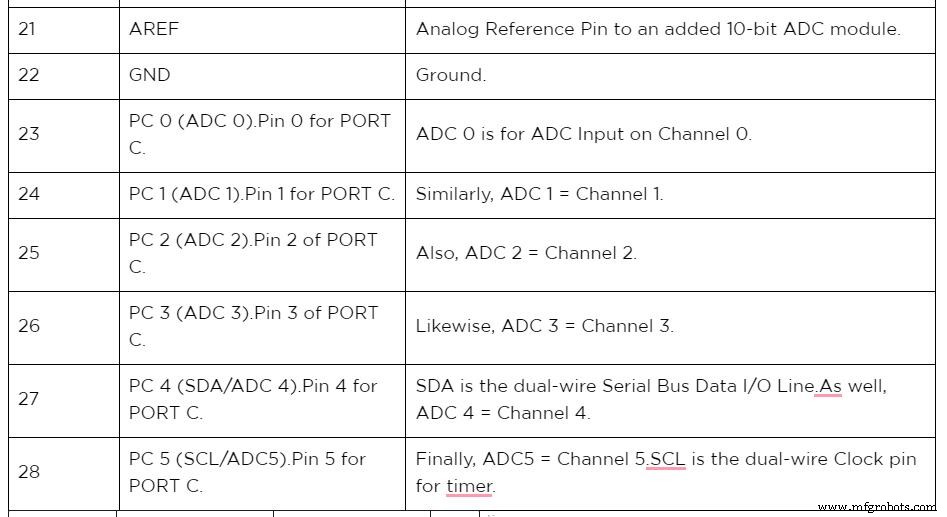

Configuration des broches ATMEGA8

(Schéma de brochage ATMEGA montrant les noms des broches).

Fonctionnalités ATMEGA8

• Pour commencer, le processeur est un AVR 8 bits.
• Pour ATmega8L, la tension d'alimentation idéale se situe entre +2,7 V et +5,5 V.
• Cependant, l'ATmega8 a une tension d'alimentation de +4,5 V à +5 V. (+5,5 V est la tension d'alimentation maximale absolue).
• Un total de 23 broches d'E/S sont disponibles sur la carte.
• Le module ADC a une résolution de 10 bits et six canaux.
• Les broches du module de minuterie comprennent une minuterie 16 bits et deux compteurs 8 bits.
• Un comparateur analogique est présent.
• Il existe trois canaux PWM.
• ATMEGA8L utilise un oscillateur externe de 0 à 8 MHz, tandis que l'ATMEGA8 utilise de 0 à 16 MHz.
• Cependant, il dispose d'un oscillateur interne RC calibré à 0-8 MHz.
• Une mémoire de programme Flash de 8 Ko est incluse. C'est-à-dire 10 000 cycles d'écriture/effacement.
• La vitesse du processeur est de 16 MIPS.
• La puce contient également 1 Ko de RAM et 512 octets d'EEPROM.
• Les unités matérielles incluent un minuteur de surveillance et un oscillateur sur puce.
• Enfin, il dispose d'une fonction de verrouillage de programme.

Remplacements ATMEGA8

ATMEGA328P.

Alternatives ATMEGA8

ATMEGA8535, ATMEGA32, ATMEGA16.

Autres microcontrôleurs 8 bits

Microcontrôleur ATMega2560.

Où utiliser le microcontrôleur ATMEGA8 ？

Le microcontrôleur ATMEGA8 a une taille compacte et des performances puissantes lui permettant de fonctionner sur des cartes plus petites. De plus, la fonction de minuterie de surveillance est utile dans les systèmes nécessitant moins d'interférences humaines.

Comment utiliser le microcontrôleur ATMEGA8 ？

1. Tout d'abord, écrivez les fonctions que vous voulez que l'ATMEGA8 exécute. Utilisez un programme IDE pour écrire ces fonctions dans un langage de programmation approprié, de préférence le langage "C".
2. Après avoir écrit les fonctions, utilisez un compilateur pour effacer les bogues.
3. Générez un fichier HEX avec l'IDE pour le programme que vous écrivez.
4. Ensuite, sélectionnez un outil de programmation. Par exemple, un programmeur SPI pour les contrôleurs AVR est bon pour connecter votre ATMEGA8 à un PC.
5. Sélectionnez un fichier HEX de programme SPI approprié.
6. Ensuite, sélectionnez "graver le chargeur de démarrage".
7. Enfin, détachez l'outil de programmation et connectez les périphériques de contrôleur nécessaires pour démarrer le système.

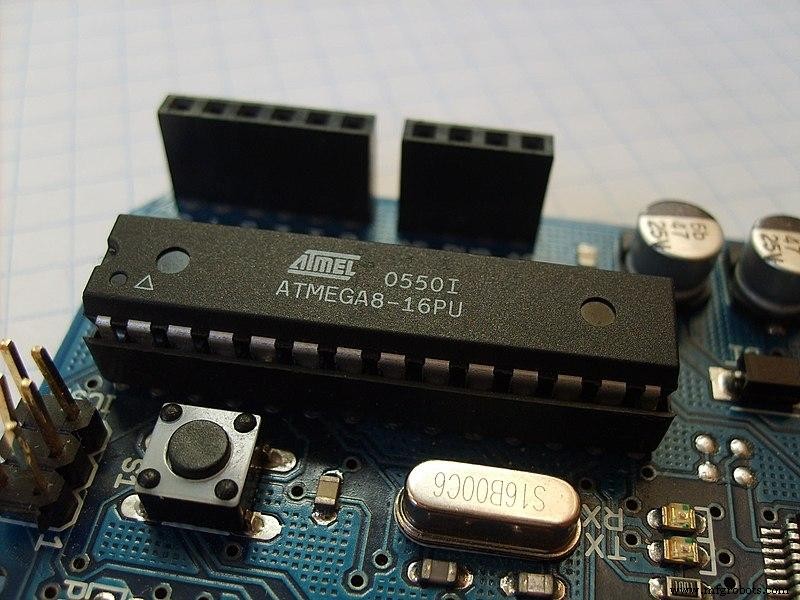

(Microcontrôleur AVR ATMEGA8 sur carte Arduino).

8. Modes de veille du microcontrôleur ATmega8

Généralement, le microcontrôleur ATMEGA8 dispose de cinq modes de veille. Ils sont

Mode d'économie d'énergie

Ce mode est utile lorsque la minuterie de mise sous tension est synchronisée de manière asynchrone. Souvent, cela permet d'économiser de l'énergie.

Mode veille

En mode inactif, le processeur cesse de fonctionner. Cependant, d'autres parties telles que l'ADC, le SPI, le TWI, le chien de garde et le système d'interruption fonctionnent toujours.

Mode hors tension

Il désactive l'oscillateur externe et le signal d'horloge. En même temps, il active le chien de garde, les interruptions externes et l'interface série à deux fils.

Mode de réduction du bruit ADC

Ce mode permet aux canaux ADC, à la minuterie 8 bits et aux interruptions externes de fonctionner.

Mode veille

De plus, ce mode réduit toutes les autres opérations du microcontrôleur. L'oscillateur, cependant, est la seule exception.

9. Applications

• Mesure et manipulation de signaux analogiques
• Systèmes de contrôle industriels.
• Systèmes embarqués.
• Unités d'affichage et unités de commande de moteur.
• Systèmes d'interface périphérique.
• Systèmes de régulation de puissance et SMPS.

(Symbole du système intégré)

Conclusion

Le brochage ATMEGA8 est un microcontrôleur 8 bits. En raison de ses performances puissantes et de sa petite taille, il remplit une fonction majeure dans les applications embarquées et les projets d'automatisation industrielle.

Maintenant que vous avez ces informations, vous pouvez commencer à travailler sur un projet en utilisant ATMEGA8. Cependant, les connaissances et l'assistance d'experts sont toujours recommandées. Vous pouvez toujours nous contacter ici.
