Bouclier Arduino :un guide complet

La création de circuits sur la plate-forme matérielle open source Arduino nécessite l'utilisation de shields Arduino. Ils aident à réduire la complexité du matériel et du câblage des circuits sur les projets. Dans cet article, nous apprendrons ce qu'est un Arduino Sheild, les différents types et le processus d'installation.

Qu'est-ce que le bouclier Arduino ?

Les boucliers Arduino sont des cartes d'extension matérielles qui se fixent à la carte Arduino pour lui donner des fonctionnalités supplémentaires. Ils aident à créer différents projets IoT avec des fonctions telles que Bluetooth, les pilotes de moteur et le WiFi, entre autres.

Types de boucliers

Bouclier Arduino :Bouclier Ethernet

Arduino Ethernet Shield permet à la carte de dérivation Arduino de se connecter à Internet à l'aide d'une connexion Ethernet. Par exemple, vous pouvez contrôler un robot à distance depuis un site Web à l'aide du bouclier.

L'Arduino Ethernet Shield R3 dispose d'un emplacement pour carte micro SD pour stocker les données du réseau. Vous pouvez utiliser la bibliothèque de carte SD pour s'interfacer avec le port de carte micro SD.

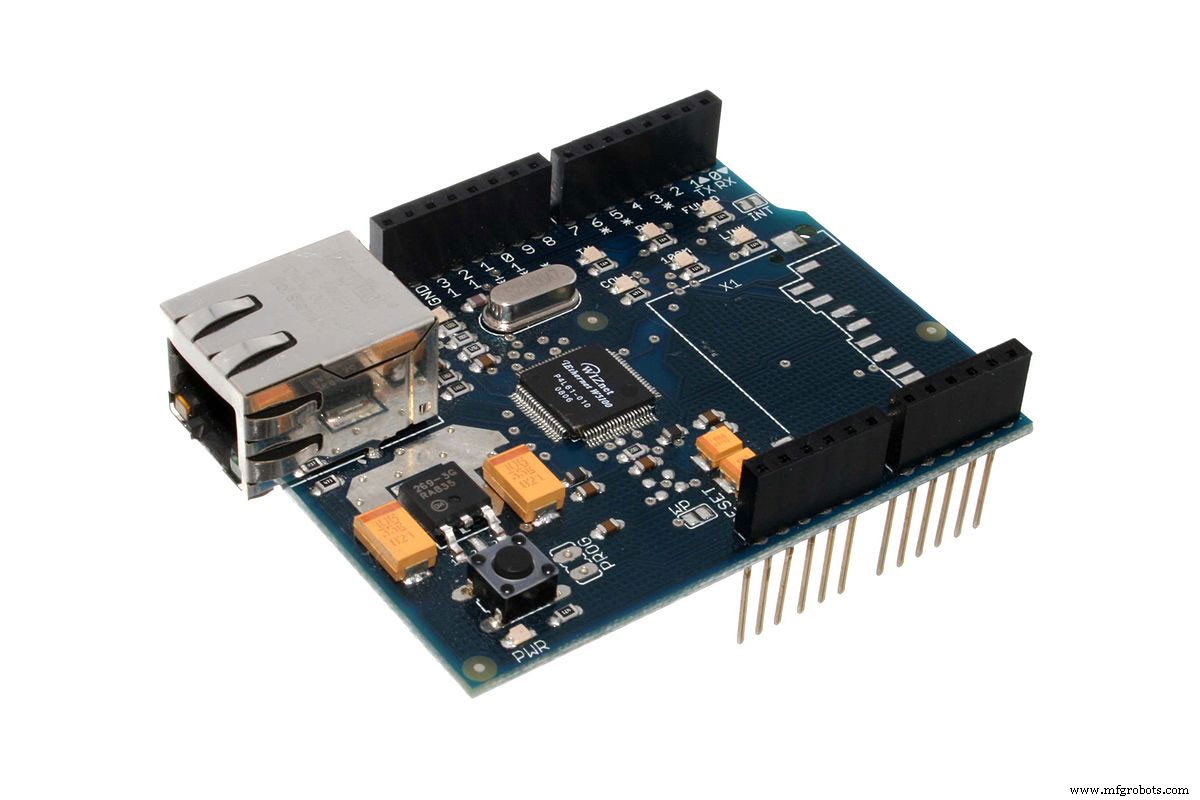

Blindage Ethernet Arduino.

Bouclier Arduino :Bouclier Xbee

En intégrant le Xbee Shield avec Zigbee, nous pouvons communiquer sans fil avec la carte Arduino. Le module sans fil Xbee permet à une carte Arduino d'activer des appareils sans les tracas d'un câble.

Il se situe généralement dans une plage de 100 pieds à l'intérieur ou de 300 pieds à l'extérieur.

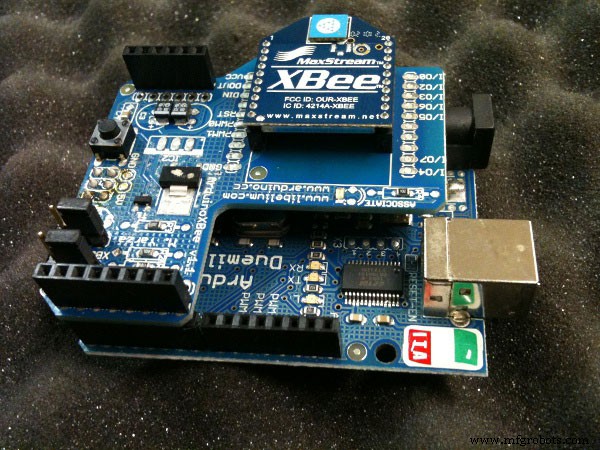

Arduino XBee

Bouclier Arduino :Bouclier relais

Le Relay Shield permet aux cartes Arduino de contrôler les appareils à forte charge de courant. C'est parce que les broches d'E/S numériques Arduino ont des limites de tension et de courant.

Le bouclier est un module avec quatre relais mécaniques et quatre indicateurs LED.

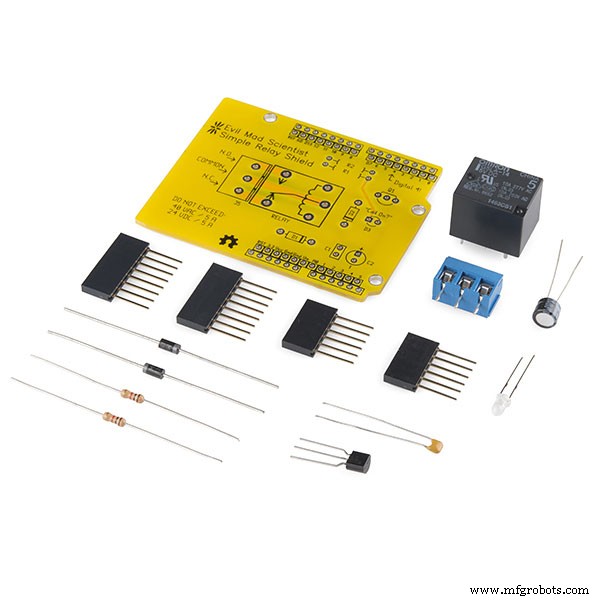

Bouclier de relais

Bouclier Arduino :Bouclier moteur

L'Arduino Motor Shield est un blindage qui pilote des charges inductives telles que des solénoïdes et des moteurs pas à pas. Il vous permet de contrôler indépendamment la vitesse et la direction de deux moteurs à courant continu à l'aide de votre carte Arduino.

Vous pouvez également mesurer l'absorption de courant de chaque moteur à travers le blindage. La tension de fonctionnement de l'Arduino Motor Shield est de 5V à 12V. Le bouclier peut tirer son alimentation d'une source externe ou de la carte.

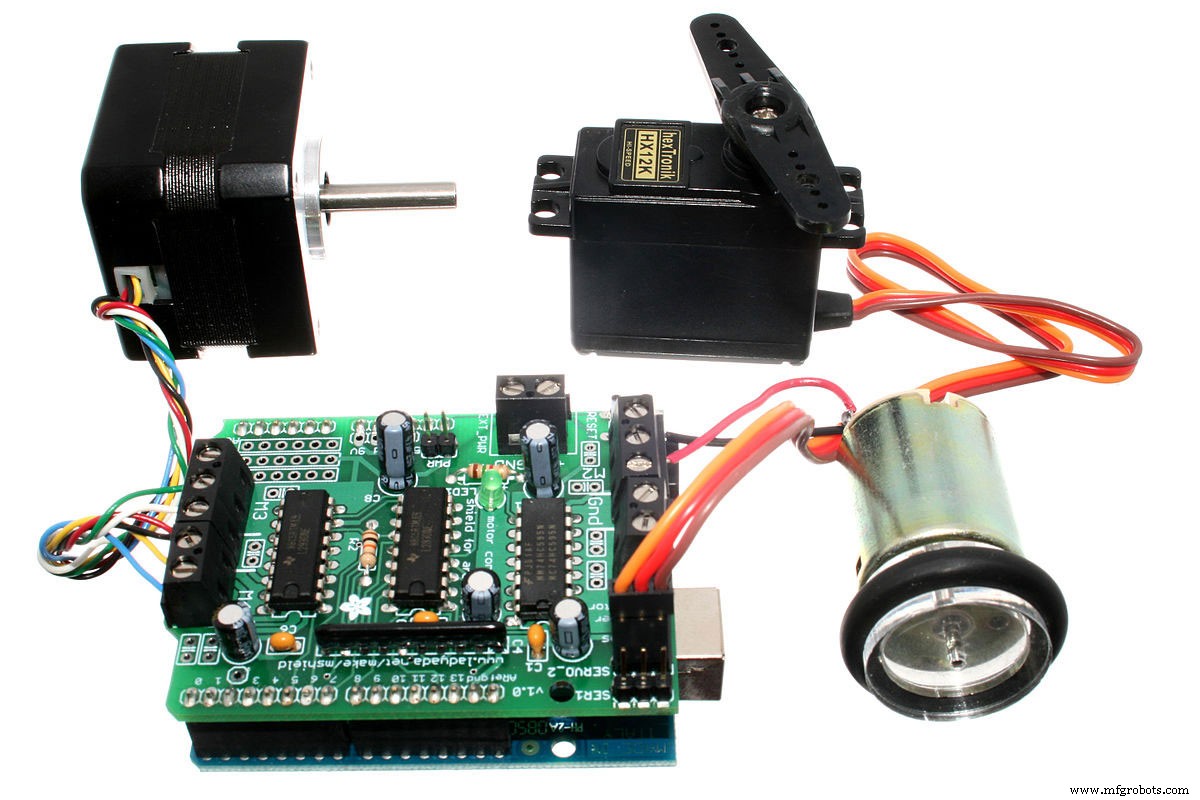

Moteur Adafruit

Bouclier Arduino :bouclier LCD

Le bouclier LCD a un clavier à cinq boutons. Les cinq touches nous aident à choisir des éléments dans les menus et à naviguer du tableau à notre projet.

De plus, il se compose des 1602 caractères blancs sur le rétroéclairage bleu. La LED sur la carte indique que l'alimentation est allumée.

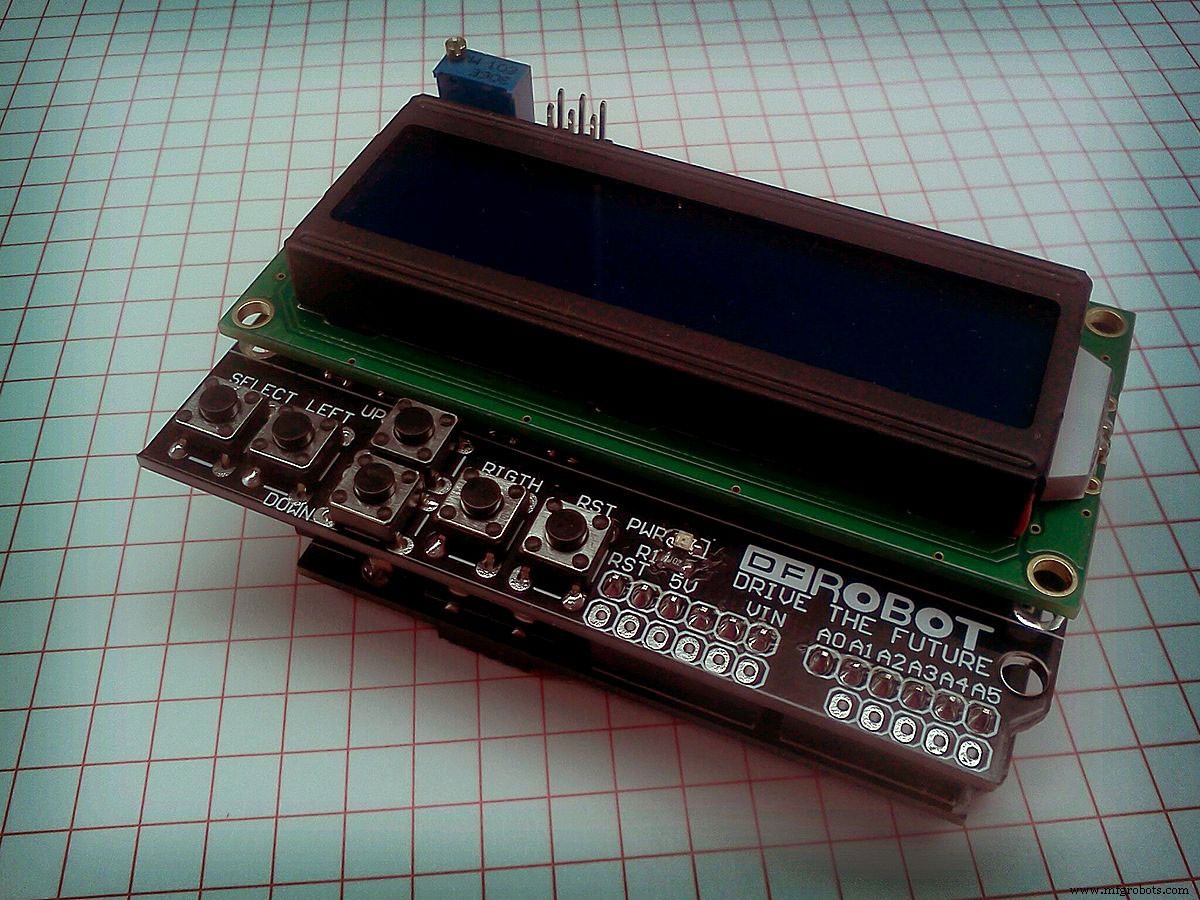

Blindage Arduino + LCD.

Bouclier Arduino  :bouclier Bluetooth

Le shield Bluetooth établit une connexion série sans fil avec les deux ports série de la carte Arduino (de D0 à D7). La portée de communication du bouclier Bluetooth est jusqu'à 10 mètres.

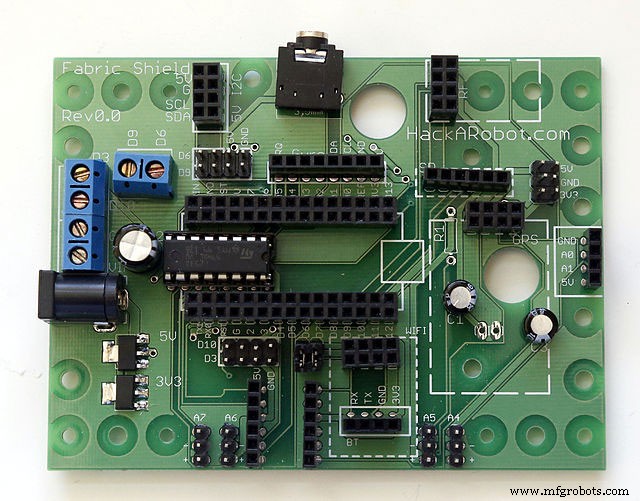

Fabric Shield pour Arduino Nano compatible avec la carte Bluetooth.

Bouclier capacitif du pavé tactile

Le pavé tactile capacitif est un bouclier d'affichage à écran tactile avec une connexion de carte microSD intégrée et un écran tactile capacitif. Il crée une interface tactile capacitive simple qui permet l'intégration de la carte Arduino avec l'écran tactile.

Comment transformer un bouclier terne sans en-tête en un module prêt à l'emploi entièrement fonctionnel ?

• Tout d'abord, branchez tous les connecteurs sur la carte dans le bon sens. Les broches extra-longues des en-têtes femelles doivent dépasser en bas. Notez que les titres doivent être perpendiculaires au shield PBC pour glisser directement sur votre Arduino.
• Soudez les embases pour établir un contact électrique fiable. Ici, il serait utile que vous commenciez par souder une seule broche pour vérifier l'alignement des titres. S'ils sont bien alignés, procédez à la soudure des autres.

Avant de brancher le blindage sur l'Arduino, vérifiez les mauvais joints de soudure et les courts-circuits. Vous devez les éliminer pour établir une bonne connexion électrique.

• Enfin, faites glisser le shield dans l'Arduino en veillant à ne pas endommager les broches.

Conclusion

Les boucliers fournissent à l'Arduino des fonctionnalités supplémentaires qui seraient difficiles à mettre en œuvre. Ils peuvent grandement améliorer la vitesse, les options de connectivité, la puissance et la portée de vos plates-formes Arduino.

Veuillez nous contacter si vous avez des questions.
