Points recommandés à noter dans la fabrication de PCB

Les cartes de circuits imprimés (PCB) sont le cerveau de presque tous les appareils mécaniques et électroniques. Agissant en tant que centre de commandement, les cartes de circuits imprimés sont des éléments essentiels des équipements et des circuits électroniques. L'absence d'une disposition ou d'une conception de circuit imprimé solide et bien fondée signifie que tout appareil qu'il alimente peut ne pas fonctionner comme souhaité. Le but de cet article est de vous renseigner sur les neuf choses les plus essentielles à noter dans la fabrication de PCB afin que vous évitiez certains des coûts épouvantables associés au fait de manquer la cible. Les voici :

Conception de l'empilement de PCB

L'empilement de PCB est le substrat sur lequel vous assemblez l'ensemble des composants de conception d'une carte de circuit imprimé. Un empilement de cartes de circuits imprimés mal conçu composé de pièces de matériaux mal sélectionnées peut dégrader certains éléments essentiels tels que la fourniture d'énergie, la transmission du signal, la fabricabilité et la fiabilité à long terme du produit fini final. Si vous êtes à la recherche de cartes de circuits imprimés qui fonctionneront sans panne, vous devez travailler avec des professionnels. Vous devez travailler avec une entreprise qui peut concevoir votre conception d'empilement de PCB souhaitée jusqu'au nombre de couches que vous souhaitez en utilisant les bons matériaux.

Tracé de cuivre

En ce qui concerne la fabrication de cartes de circuits imprimés, le cuivre est le matériau standard utilisé pour fabriquer des traces. Un PCB se compose de plusieurs couches, dont un masque de soudure, le substrat, la sérigraphie et les marques. Les pistes constituent certains des éléments les plus cruciaux car elles transportent des signaux électriques vers plusieurs composants différents à travers le PCB. Sans les traces en place, une carte de circuit imprimé ne fonctionnera pas comme souhaité.

Lors de la conception d'un circuit imprimé, l'un des éléments indispensables à la réalisation des traces est le cuivre ? En tant que concepteur, vous devez faire du cuivre votre premier choix lors de la création de traces. Mais pourquoi choisir le cuivre en premier ? L'avantage numéro un de l'utilisation du cuivre est qu'il est hautement conducteur, ce qui signifie qu'il peut facilement transmettre des signaux sans perdre d'électricité en le faisant. De plus, de petites tonnes de cuivre feront l'affaire, ce qui signifie que les fabricants n'auront pas à en utiliser beaucoup.

Par type

En ce qui concerne la fabrication de circuits imprimés, le via que vous choisissez est très important; Les vias sont utilisés pour joindre thermiquement et électroniquement des pastilles, des traces et des polygones sur différentes couches d'une carte de circuit imprimé. Ce sont des cylindres de cuivre formés ou placés dans des trous qui sont percés sur une carte de circuit imprimé. Le type de via qu'un fabricant choisit d'utiliser compte beaucoup.

Il existe trois types de vias de base qui incluent les vias aveugles , vias enterrés et vias traversants. Les vias aveugles connectent une couche intérieure à une couche extérieure, tandis que les vias enterrés agissent en connectant deux couches internes. Enfin, à travers des vias, connectez deux couches externes. Le type de via à utiliser dépendra des feuilles dont votre carte a besoin. Pour les cartes simples à deux couches, vous devrez peut-être utiliser un via traversant, mais pour les cartes à plus de deux couches, en tant que fabricant, vous devrez peut-être utiliser des vias aveugles ou enterrés dans votre conception, mais à des coûts plus élevés.

Fabrication de PCB–Documentation de conception

De nombreux fabricants de circuits imprimés, même le fournisseur de services de PCB correct en Chine. Heureusement, il existe diverses entreprises de fabrication de PCB qui trouvent fastidieux de documenter l'ensemble de leur processus de conception. Ces fabricants trouvent que ce processus est parfois quelque peu gênant. Cependant, la documentation de conception est un processus essentiel qui finit par être l'une des étapes les plus critiques pour créer un excellent produit.

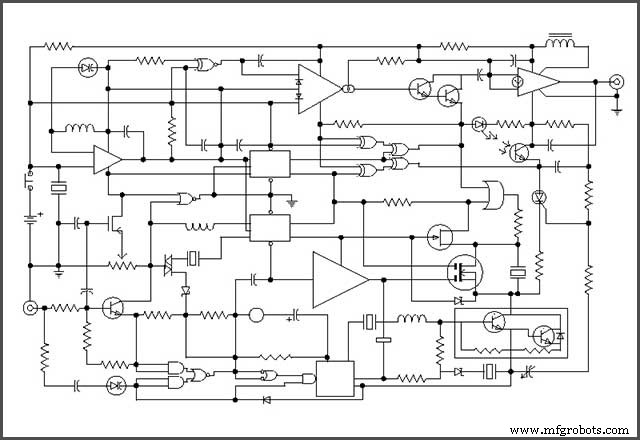

La conception de la carte de circuit imprimé ne fait pas exception, et les concepteurs doivent s'assurer qu'ils documentent les bonnes informations de la bonne manière. De cette façon, ils peuvent fabriquer un produit qui fonctionnera avec succès comme souhaité. Certaines des choses les plus vitales qui nécessitent une documentation pour une fabrication réussie incluent la nomenclature, les données de fabrication, les schémas électroniques et d'autres caractéristiques d'identification.

Fabrication de PCB–Le réglage de la Direction

En tant que fabricant, il est essentiel de s'assurer que vous pouvez orienter tous les composants similaires dans la même direction, en particulier dans les colonnes et les rangées uniformément disposées. Cela facilite l'installation, l'inspection et le test de toutes les pièces placées avec beaucoup de facilité. Le réglage de la direction est essentiel, surtout si vous avez affaire à des composants SMD ou à montage en surface. Par exemple, en nous plaçant dans la même direction, il n'y aura pas d'erreurs, surtout en ce qui concerne la soudure et l'inspection de la carte. Il n'y a rien de plus frustrant que d'avoir à assembler une carte avec tous les circuits intégrés dans la mauvaise direction. Dans la mesure du possible, assurez-vous de garder les composants polarisés pointés dans la même direction.

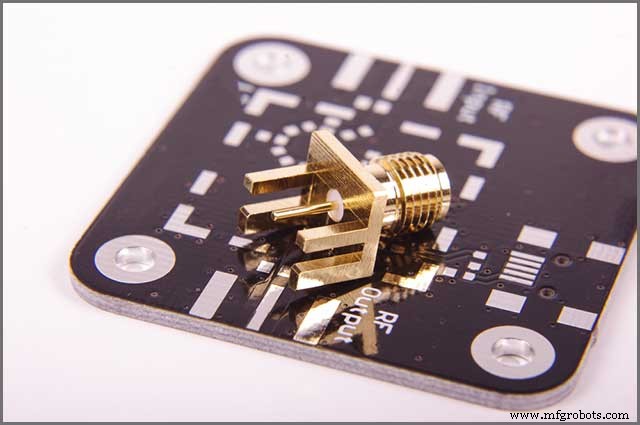

Fabrication de PCB :intégrité du signal et problèmes RF

L'intégrité du signal est l'un des défis les plus fondamentaux associés à la fabrication de cartes PCB à grande vitesse. Pendant longtemps, la perte d'intégrité du signal avec les cartes de circuits imprimés a été une préoccupation constante pour la plupart des fabricants de PCB. Par conséquent, il est essentiel de garder à l'esprit les questions liées à l'intégrité du signal, en particulier lors de la fabrication de cartes de circuits imprimés.

En plus d'autres problèmes de transmission, pour minimiser les problèmes potentiels liés à l'intégrité du signal, il est essentiel de s'assurer qu'un fournisseur de PCB de votre choix fournit des cartes de circuits imprimés avec des conceptions durables. Outre l'intégrité du signal, les concepteurs de cartes de circuits imprimés ou RF besoin de sélectionner ou d'utiliser des matériaux stratifiés adaptés au projet en cours. La base de votre choix doit répondre aux besoins électriques du circuit RF , tels que le taux de perte et la vitesse du signal, entre autres.

Fabrication de PCB – Problèmes thermiques

Avec une demande croissante d'appareils gourmands en énergie ces derniers temps, essayer d'éviter les problèmes thermiques de votre produit devient plus vital que jamais. Des problèmes peuvent survenir dans trois domaines différents, à savoir le soulagement thermique (la voie de dissipation de la chaleur lors de l'assemblage de la carte de circuit imprimé), les pièces de soudure (la température au niveau du joint de soudure de votre composant) et le stress thermique (chauffage répété ou chaleur excessive). Heureusement, il existe des actions spécifiques de conception thermique des cartes de circuits imprimés que l'on peut utiliser pour atténuer ou gérer ces problèmes potentiels. Avec les bonnes techniques ou pratiques de gestion thermique, vous garderez votre planche au frais tout au long de la conception des prochains produits révolutionnaires.

Fabrication de PCB :l'importance des tests

Les cartes de circuits imprimés trouvent une utilisation substantielle dans plusieurs composants et technologies électroniques, un aspect qui en fait l'un des dispositifs les plus précieux. Qu'il s'agisse d'un appareil mobile, d'un ordinateur ou de toute autre machine sophistiquée, les cartes de circuits imprimés sont responsables du fonctionnement de l'appareil. Si certains défauts lors de leur fabrication, ils peuvent entraîner des dysfonctionnements avec le produit final et entraîner des désagréments. Même lorsqu'il s'agit de sous-traitance électronique, les fabricants peuvent être amenés à rappeler leurs appareils et à consacrer plus de temps et d'autres ressources à la résolution des dysfonctionnements.

C'est l'une des raisons pour lesquelles la majorité des développeurs de circuits imprimés se tournent vers les concepteurs et les fabricants de circuits imprimés pour les tests. Les tests sont l'une des étapes les plus critiques du processus de fabrication des PCB. Sans essai, les PCB peuvent atteindre les consommateurs finaux avec des erreurs et des problèmes ignorés pendant la phase de production. Mais pour minimiser les risques d'échec tout en maintenant la satisfaction du client, il est essentiel d'assurer la mise en œuvre de procédures de test. De cette façon, les fabricants s'assureront que le PCB et l'ensemble de ses composants fonctionnent comme souhaité.

Fabrication de PCB– Problèmes de disposition du circuit imprimé

Les cartes de circuits imprimés sont des composants essentiels de la majorité des appareils électriques que nous utilisons couramment aujourd'hui. Cependant, en ce qui concerne les problèmes de disposition des circuits imprimés électroniques personnalisés pendant le processus de fabrication, tels que les erreurs de gravure excessive ou de perçage, qui peuvent être catastrophiques. D'autres problèmes de disposition des PCB incluent des vides de placage, un dégagement cuivre-bord insuffisant, des masques de soudure manquants entre les pastilles et des thermiques affamés. Heureusement, chez WellPCB, nous sommes tous conscients des problèmes de disposition des PCB, pourquoi ils se produisent et comment nous pouvons vous aider à les éviter.

Résumé

Les cartes de circuits imprimés sont des composants essentiels qui alimentent la majorité des composants électroniques et de nombreux autres équipements que nous utilisons aujourd'hui. Cependant, en ce qui concerne la fabrication de cartes de circuits imprimés, il existe certaines considérations essentielles dont les fabricants doivent être conscients à tout moment. Chez WellPCB, nous avons mis en évidence pour vous 9 des points essentiels à noter concernant la fabrication de cartes de circuits imprimés. Avec ce qui précède, soyez assuré de venir avec une carte qui fonctionne comme vous le souhaitez.
