Revue de R, X et Z (Résistance, Réactance et Impédance)

Avant de commencer à explorer les effets des résistances, des inductances et des condensateurs connectés ensemble dans les mêmes circuits CA, passons brièvement en revue quelques termes et faits de base.

Résistance

Il s'agit essentiellement de frottement à contre-courant. Il est présent dans tous les conducteurs dans une certaine mesure (sauf super conducteurs !), notamment dans les résistances. Lorsque le courant alternatif traverse une résistance, il se produit une chute de tension en phase avec le courant. La résistance est mathématiquement symbolisée par la lettre « R » et est mesurée en ohms (Ω).

Réactance

Il s'agit essentiellement d'inertie à contre-courant. Il est présent partout où des champs électriques ou magnétiques sont développés proportionnellement à une tension ou un courant appliqué, respectivement; mais plus particulièrement dans les condensateurs et les inductances.

Lorsque le courant alternatif traverse une réactance pure, il se produit une chute de tension déphasée de 90° par rapport au courant. La réactance est mathématiquement symbolisée par la lettre « X » et est mesurée en ohms (Ω).

Impédance

Il s'agit d'une expression complète de toutes les formes d'opposition au flux de courant, y compris à la fois la résistance et la réactance. Il est présent dans tous les circuits, et dans tous les composants.

Lorsque le courant alternatif traverse une impédance, une chute de tension se produit quelque part entre 0° et 90° en déphasage avec le courant. L'impédance est mathématiquement symbolisée par la lettre « Z » et est mesurée dans l'unité d'ohms (Ω), sous forme complexe.

Les résistances parfaites possèdent une résistance, mais pas de réactance. Les inductances parfaites et les condensateurs parfaits possèdent une réactance mais pas de résistance. Tous les composants possèdent une impédance et, en raison de cette qualité universelle, il est logique de traduire toutes les valeurs des composants (résistance, inductance, capacité) en termes communs d'impédance comme première étape de l'analyse d'un circuit CA.

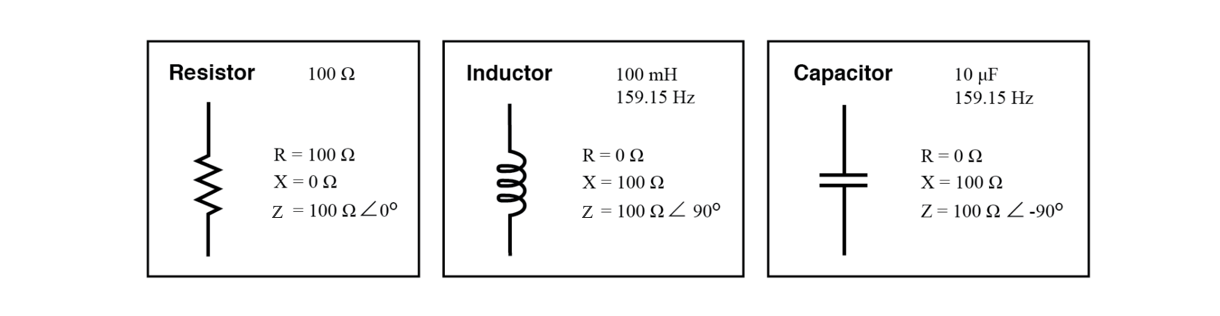

Résistance, inductance et condensateur parfaits.

L'angle de phase d'impédance pour tout composant est le déphasage entre la tension à travers ce composant et le courant à travers ce composant.

Pour une résistance parfaite, la chute de tension et le courant sont toujours en phase les uns avec les autres, et donc l'angle d'impédance d'une résistance est dit être 0°. Pour un inducteur parfait, la chute de tension mène toujours le courant de 90°, et donc l'angle de phase d'impédance d'un inducteur est dit de +90°.

Pour un condensateur parfait, la chute de tension est toujours en retard de 90° par rapport au courant, et donc l'angle de phase d'impédance d'un condensateur est dit de -90°.

Les impédances en courant alternatif se comportent de manière analogue aux résistances des circuits en courant continu :elles s'additionnent en série et diminuent en parallèle. Une version révisée de la loi d'Ohm, basée sur l'impédance plutôt que sur la résistance, ressemble à ceci :
