Pentodes : Le Cinquième Élément pour une Performance de Tube Améliorée
Pour contrer l'attraction des électrons secondaires vers l'écran, les concepteurs ont introduit un cinquième élément filaire : le suppresseur. Les tubes comportant ce composant devinrent connus sous le nom de pentodes.

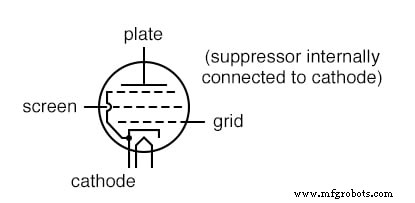

Le suppresseur est typiquement une bobine ou un treillis positionné entre la grille écran et l'anode (plaquette). Il est généralement connecté au potentiel de masse. Dans certains designs de pentode, le suppresseur est internement lié à la cathode pour réduire le nombre de broches traversant l'enveloppe.
En repoussant les électrons secondaires vers la plaque, le suppresseur crée un effet de charge d'espace similaire à celui des tubes à faisceau de puissance. Cela augmente le courant de plaque, abaisse le courant d'écran, améliore le gain, et peut permettre un fonctionnement à des tensions de plaque plus élevées.
