Ender 3 :comment niveler le lit et le maintenir !

Si vous rencontrez des difficultés pour maintenir le lit de votre Ender 3 (Pro ou V2) à niveau, ou si vous venez d'apprendre l'impression 3D et que vous n'arrivez pas à niveler correctement la fichue chose et que le filament n'y adhère pas, alors ce guide est fait pour vous.

Dans cet article, j'expliquerai comment résoudre certains problèmes qui pourraient causer des problèmes avec le lit ne vous permettant pas de le niveler correctement (affaissement de l'axe X, oscillation du lit, etc.), comment niveler le lit, comment gérer un lit déformé, ce qui est très courant avec les Ender 3, et quelques recommandations pour faciliter tout ce processus.

Alors, sans plus tarder, commençons !

Que signifie la mise à niveau d'un lit d'imprimante 3D ?

Le nivellement du lit consiste à ajuster la distance entre la buse et le lit sur toute la surface de construction de manière égale afin que la buse soit toujours à la même distance du lit, permettant à la première couche d'être imprimée de manière cohérente .

J'ai vu tellement de gens être déconcertés par cela car ils semblent penser que le lit lui-même doit être nivelé et ils utilisent un outil de niveau uniquement pour découvrir qu'ils ne peuvent rien imprimer en faisant cela.

Le nivellement du lit signifie simplement que le lit et la buse seront à la même distance sur toute la surface du lit, et ceci pour s'assurer que la première couche est imprimée correctement et pas trop près ou trop loin du lit.

Résoudre les problèmes pouvant empêcher le lit de rester de niveau

Lorsque j'ai assemblé mon Ender 3 Pro pour la première fois, je n'ai pas fait un si bon travail pour m'assurer que tout était bien au carré, en particulier l'axe Z qui était légèrement tourné et faisait parfois s'affaisser mon axe X, ce qui le rendait vraiment difficile à mettez le lit à niveau correctement car parfois il s'affaisserait alors que d'autres fois non.

Il y a beaucoup d'autres problèmes qui pourraient empêcher le lit de rester à niveau ou qui peuvent gâcher le lit lui-même, le faisant osciller , pour être plus haut d'un côté , etc.

J'ai écrit un guide complet sur la façon de résoudre tous ces problèmes et plus que vous devriez absolument vérifier si vous pensez avoir un lit bancal, un lit plus haut d'un côté ou si les vis qui maintiennent le lit sont tournant sur place ne vous permettant pas de modifier correctement sa hauteur.

Voici le guide  :Comment résoudre les problèmes de mise à niveau du lit Ender 3.

Maintenant que cela est réglé, voyons comment niveler le lit.

Comment mettre à niveau le lit d'un Ender 3

Si vous n'avez jamais utilisé d'imprimante 3D, le nivellement du lit sera la partie la plus difficile à maîtriser dans l'ensemble du processus. Cependant, une fois que vous aurez compris, vous pourrez le faire rapidement et de manière fiable, en supposant qu'il n'y ait pas d'autres problèmes, comme ceux que j'ai mentionnés précédemment.

Remarque importante :Le lit doit toujours être chauffé avant le nivellement car la chaleur va le faire gonfler. Si vous le nivelez à froid, une fois qu'il se réchauffera avant le début du processus d'impression, il se dilatera et se rapprochera de la buse et affectera la hauteur à laquelle vous le réglez.

Donc, préchauffez toujours le lit à la température à laquelle il sera pendant tout le processus d'impression avant de le niveler, et rappelez-vous que différents matériaux nécessitent des températures de lit différentes, alors gardez cela à l'esprit et remettez le lit à niveau chaque fois que la température du lit change. . (Exemple :60°C pour le PLA, 110°C pour l'ABS, etc.).

Voici les étapes pour niveler le lit de votre Ender 3 :

1. Faites tourner les molettes de réglage à fond dans le sens inverse des aiguilles d'une montre et abaissez le lit autant que possible.

2. Appuyez sur le bouton près de l'écran (cela activera le menu) et allez sur "Préparer", puis "Préchauffer PLA" et dans le menu suivant, cliquez sur "Préchauffer PLA". Cela préchauffera le lit et la buse pour imprimer avec du PLA.

Remarque :La température du lit dépend du matériau avec lequel vous allez imprimer, alors réglez la température en conséquence, puis nivelez le lit.

3. Accéder à l'imprimante en accédant à "Préparer" dans le menu, puis cliquer sur "Accueil automatique".

4. Dans le menu, allez dans "Préparer" puis cliquez sur "Désactiver les steppers". Cela désactivera les moteurs pas à pas vous permettant de déplacer librement le hotend et le lit.

5. En déplaçant le lit ainsi que le hotend, placez la buse juste au-dessus de la vis de mise à niveau à l'avant gauche de l'imprimante.

6. À l'aide d'un morceau de papier ordinaire, placez-le sur le lit et sous une buse. Certaines personnes préfèrent utiliser une feuille de papier pour dossier, j'utilise simplement une feuille ordinaire.
7. Tournez la molette de réglage dans le sens des aiguilles d'une montre et, pendant ce temps, déplacez le papier d'avant en arrière sous la buse jusqu'à ce qu'il soit suffisamment serré pour que vous puissiez sentir qu'il agrippe légèrement le papier, mais pas au point de maintenir le papier coincé en place.

Remarque importante :Le réglage des trois autres vis de nivellement affectera la première, et comme les trois autres coins du lit sont vraiment bas parce que je vous ai dit de serrer les molettes de réglage, si nous les relevons toutes, alors le premier point que je vous ai fait niveler sera finir bien trop près de la buse.

Nous devons donc en tenir compte et tourner à nouveau la molette de réglage dans le sens des aiguilles d'une montre pendant 1/4 de tour sur ce premier coin du lit.

8. Faites glisser le hotend vers la droite et placez-le juste au-dessus de la vis dans le coin droit et faites la même chose ; Placez le morceau de papier entre le lit et la buse et tournez la roue dans le sens inverse des aiguilles d'une montre tout en déplaçant le papier jusqu'à ce que vous sentiez qu'il agrippe légèrement.

9. Faire la même chose pour les deux autres coins à l'arrière du lit, toujours juste au-dessus des vis.
10. Il est maintenant temps de faire quelques réglages :revenez au premier coin et placez le morceau de papier entre la buse et le lit et tournez légèrement la molette de réglage (max 1/4 de tour) jusqu'à ce que vous ressentiez une légère prise sur le papier.
11. Répétez cette dernière partie aux quatre coins deux ou trois fois au moins jusqu'à ce que le lit soit correctement nivelé.

Remarque importante  :Si cela se produit, vous avez trop serré les vis et devez les tourner un peu dans le sens inverse des aiguilles d'une montre.

Problème commun d'Ender 3 Bed (Warped Bed) et comment le contourner

Je suis triste de dire que la plupart des Ender 3 ne sont pas livrés avec un lit complètement plat mais plutôt avec un lit généralement déformé au milieu, et cela peut causer toutes sortes de problèmes car niveler le lit en utilisant la méthode que je viens de décrire , en contournant uniquement les coins, laissera le centre du lit beaucoup plus bas que la partie extérieure.

Heureusement, il existe une multitude de correctifs pour cela, dont deux sont 100 % gratuits et les autres sont également assez abordables.

Niveler le lit uniquement dans la "Zone d'impression"

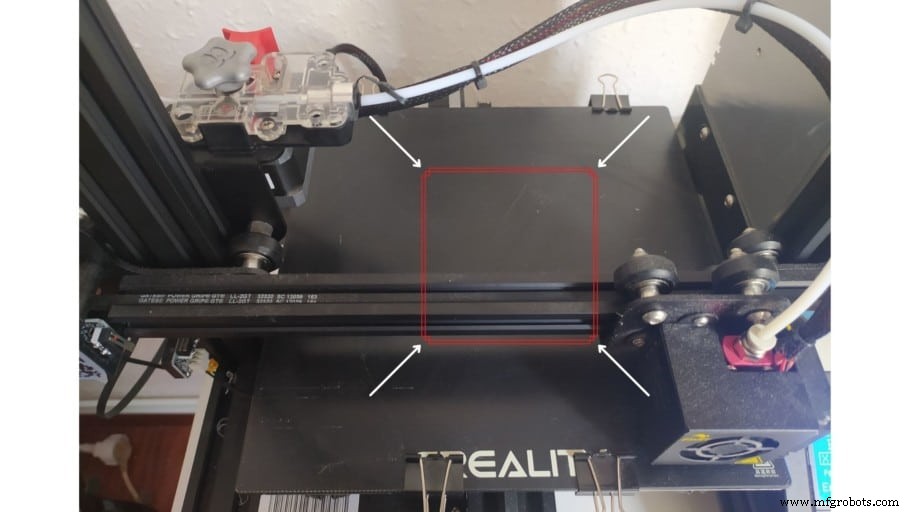

Ce que je veux dire par là, c'est de ne pas niveler le lit juste au-dessus des vis du lit, mais plutôt d'imaginer un petit carré près du centre du lit où l'objet va réellement être imprimé et d'utiliser ce petit espace pour niveler le lit et pour s'assurer que la distance entre la buse et le lit est correctement réglée pour une bonne première couche dans cette section.

Ce que je fais généralement est de niveler le lit en suivant les étapes que j'ai mentionnées précédemment, mais je rapproche ensuite la buse du centre du lit et je recommence les mêmes étapes de "réglage fin", mais seulement dans une zone plus petite.

Ce n'est pas une solution idéale car cela ne fonctionnera que lors de l'impression de petits objets qui n'occuperont pas une grande partie de la surface du lit.

Si vous souhaitez imprimer quelque chose de plus grand, cette méthode peut ne pas fonctionner pour vous car la première couche peut être écrasée sur les parties extérieures du lit mais pas assez proche au centre.

Mise à niveau manuelle du lit grillagé

Celui-ci est un peu plus compliqué et pas vraiment recommandé pour les débutants absolus car il vous oblige à modifier certaines choses dans le firmware.

Essentiellement, ce que fait le nivellement du lit en maille est de créer un modèle en maille de votre lit, en abaissant ou en élevant la buse tout en imprimant la première couche pour compenser une surface de lit inégale.

Comme je l'ai mentionné, celui-ci est un peu plus compliqué, mais voici un guide sur la façon de le faire.

Utilisez un lit en verre

Pour être honnête, je ne voulais pas abandonner mon lit magnétique et installer celui en verre, mais j'ai dû le faire à cause de la déformation du lit de mon Ender 3 Pro.

Un lit de verre est épais et ne suivra pas simplement la forme du lit s'il est déformé, ce qui signifie que vous aurez maintenant une surface plane, ou du moins assez plane, sur laquelle imprimer.

La seule chose importante que je veux mentionner est que l'installation d'un lit de verre signifie que votre surface de construction est maintenant plus haute de quelques mm et que vous devrez ajuster le décalage Z en déplaçant manuellement la plaque de fin de course vers le haut de quelques mm également.

J'ai un guide complet sur la façon de le faire que vous pouvez trouver ici :Ender 3 Décalage Z ; Comment l'ajuster.

Depuis que j'ai installé le lit en verre, l'impression est devenue beaucoup plus facile puisque j'imprime maintenant sur une surface plus plate. Alors, essayez-le !

Oh, notez simplement que le fait d'utiliser un lit en verre rendra le retrait des empreintes beaucoup plus difficile et vous devrez probablement laisser le lit refroidir avant même d'essayer de les retirer.

Installer un capteur de nivellement du lit

L'installation d'un capteur de nivellement automatique du lit, comme le BLTouch, permettra à votre Ender 3 de vérifier la distance entre la buse et le lit à plusieurs endroits et d'utiliser ces informations pour régler la distance en conséquence sur toute la surface de construction.

Si jamais vous décidez d'emprunter cette voie, vous n'aurez plus jamais à niveler manuellement le lit et vous n'aurez plus autant d'impressions ratées qu'auparavant.

J'ai écrit un article entier sur les capteurs de nivellement de lit que vous devriez absolument consulter car je passe en revue tous les différents types de capteurs qui existent, lequel est le meilleur, etc.

Comment faciliter le processus de nivellement du lit

Le nivellement du lit sur un Ender 3 peut être très fastidieux, mais il y a plusieurs choses que vous pouvez faire pour le rendre plus facile :

Changer les ressorts sur les vis de nivellement :Les sprints fournis avec l'Ender 3 ne sont pas vraiment rigides et cela signifie qu'ils auront plus de mal à maintenir le lit correctement en place pendant de longues périodes.

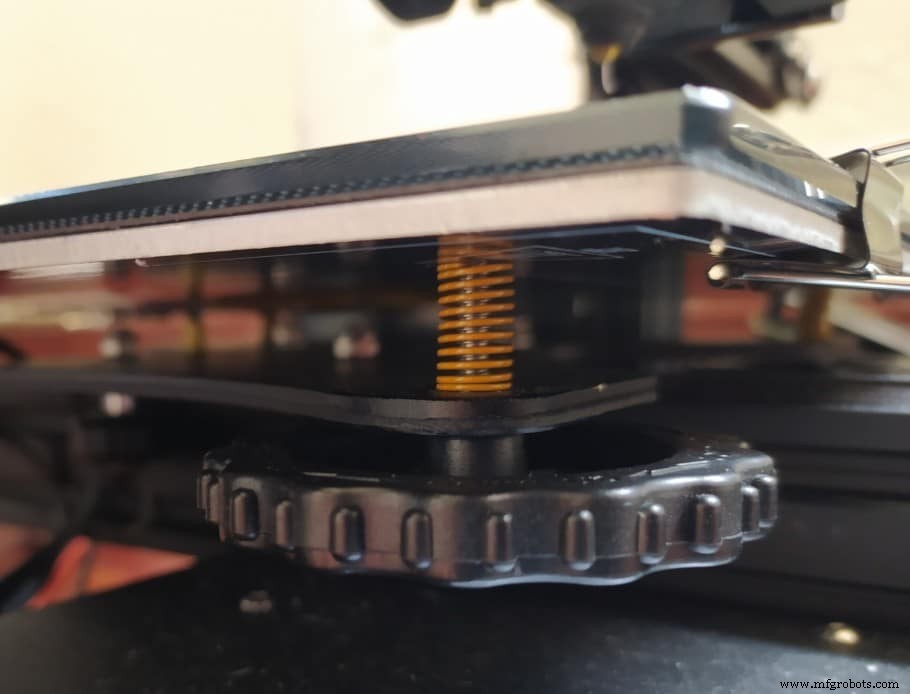

Vous pouvez obtenir ces ressorts jaunes et simplement remplacer les anciens par eux. Dans mon cas, une fois que j'ai installé les nouveaux, je suis passé de la mise à niveau du lit toutes les trois ou quatre impressions à une mise à niveau toutes les 20 impressions ou plus, et la solution était si simple !

Installer une ABL :Je viens de mentionner brièvement le nivellement automatique du lit, mais si vous ne voulez vraiment plus jamais avoir à penser à niveler le lit sur votre imprimante 3D, alors achetez-en un. Le BLTouch est généralement le meilleur pour une imprimante telle que la Ender 3.

Conclusion

Si vous avez déjà vérifié que votre Ender 3 ne souffre pas d'un lit bancal ou de l'un des autres problèmes que j'ai décrits plus tôt, je vous recommande fortement de changer les ressorts sous le lit, car ils le maintiendront nivelé beaucoup plus longtemps. /P>

Bien sûr, lorsque vous enlevez une empreinte, essayez de le faire aussi doucement que possible, sinon vous risquez de dérégler tout le niveau du lit si vous le faites trop fort.

Chaque fois que je dois reniveler le lit, je le fais généralement dans les coins puis me rapproche du centre, car cela me permet d'ajuster la distance entre la buse et le lit où l'objet est réellement imprimé, et c'est ainsi que je ' Je vous recommande de le faire également !

Bien sûr, la meilleure solution absolue serait d'obtenir un capteur de nivellement automatique du lit et d'oublier simplement de niveler le lit.

J'espère que ces informations vous ont été utiles !

Bonne journée !
