6 choses étonnantes que vous pouvez faire avec Rhino et RoboDK

Si vous pouviez construire tout ce que vous pouvez imaginer, que feriez-vous ? Voici 6 choses incroyables que vous pouvez réaliser en utilisant Rhino et RoboDK ensemble.

Que construiriez-vous avec votre robot s'il n'y avait pas de limitations ?

Si la seule limite à vos créations était votre imagination ?

Et le chemin de l'idée au produit final était facile ?

La fabrication robotique a la capacité de créer des conceptions qui n'ont jamais été possibles dans le passé. Les robots ont un espace de travail presque illimité - lorsqu'ils sont couplés à des axes externes - et ils sont capables d'approcher la pièce à partir de presque n'importe quelle orientation.

Mais, bien que les robots physiques soient capables de tant de choses, il y a une chose qui peut limiter les conceptions que vous pouvez produire :le flux de travail logiciel qui transforme votre conception d'idée en programme de robot.

Si votre flux de travail de package CAO/FAO est restreint, vos idées sont restreintes.

C'est pourquoi nous aimons Rhino et son modélisateur algorithmique Grasshopper. Il est capable de produire une gamme infinie de designs impressionnants, de l'architecture imprimée en 3D aux alliances complexes.

Avec notre plugin, vous pouvez facilement transformer vos incroyables conceptions Rhino en programmes de robots.

Vous ne savez pas ce qu'est Rhino ? Vous n'êtes pas familier avec le plugin RoboDK ? Consultez notre article précédent Comment utiliser Rhino + RoboDK pour la programmation de robots

Voici 5 choses incroyables que vous pouvez faire en utilisant Rhino et RoboDK ensemble.

1. Imprimez en 3D des structures auparavant impossibles

Rhino est très populaire dans le monde de l'architecture et il est facile de comprendre pourquoi. La modélisation algorithmique de Grasshopper permet aux architectes de créer des structures qui dépassent tout ce qui aurait pu être imaginé dans le passé.

La véritable puissance, cependant, vient lorsque vous combinez cette conception architecturale avec un autre des domaines d'application les plus populaires de Rhino :l'impression 3D. Vous pouvez désormais imprimer en 3D des structures qui étaient auparavant impossibles à construire, en utilisant n'importe quel matériau de votre choix. Vous pouvez construire la structure en plastique pour une preuve de concept. Vous pourriez le construire en béton et construire la vraie structure elle-même. Vous pourriez même construire votre structure avec de la nourriture, si vous le souhaitez !

L'impression 3D robotisée étend encore plus cette capacité en supprimant les limites de la taille d'impression et de la complexité de la conception. Nous ne sommes plus limités par la taille du lit d'impression de l'imprimante 3D. L'année dernière, des bâtiments imprimés en 3D très impressionnants auraient été impossibles avec les méthodes de construction traditionnelles.

2. Créer des sculptures artistiques

Les artistes sont un autre groupe de personnes créatives qui utilisent Rhino. Les plugins CAM de Rhino (par exemple RhinoCAM et MadCAM) ont la capacité de construire des structures artistiques à partir d'une grande variété de matériaux en utilisant des modèles 3D comme entrée.

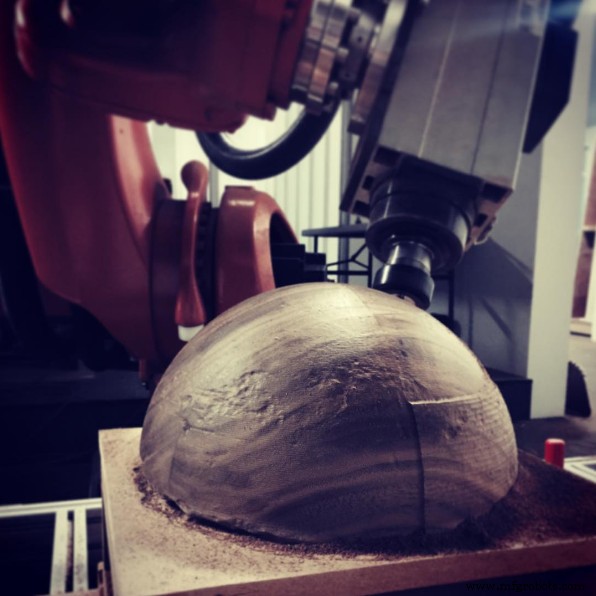

Lorsqu'elle est combinée avec RoboDK, cette fonctionnalité donne aux artistes la possibilité de sculpter leurs conceptions dans un logiciel, puis d'utiliser le fraisage robotisé pour usiner la sculpture physique. Cela rend beaucoup plus facile d'apporter des modifications à la conception artistique. Dans le passé, les artistes devaient passer des heures, des jours ou des semaines à créer une toute nouvelle sculpture s'ils voulaient changer quelque chose dans la conception.

3. Utiliser des algorithmes pour modéliser des pièces

L'une des fonctionnalités les plus puissantes de Rhino est son modélisateur algorithmique, Grasshopper. Cela vous permet de concevoir des modèles et des fonctionnalités à l'aide d'équations, au lieu de les concevoir avec des formes solides, comme c'est le cas avec la conception assistée par ordinateur traditionnelle.

Si l'idée de construire avec des équations vous semble intimidante, ne vous inquiétez pas. Grasshopper utilise la programmation visuelle, ce qui réduit la courbe d'apprentissage si vous n'avez pas fait beaucoup de programmation auparavant. Cela en fait également un compagnon idéal de l'interface visuelle de RoboDK.

Comme l'expliquent les chercheurs Branco et Leitão, la modélisation algorithmique "permet la modélisation de géométries complexes qui poseraient des défis à une approche normale basée sur la souris". Ils expliquent que la modélisation algorithmique est plus utile en conjonction avec la CAO, c'est pourquoi Grasshopper fonctionne si bien avec Rhino.

Le véritable pouvoir de la programmation algorithmique réside dans la facilité avec laquelle il est possible de modifier vos conceptions. En modifiant un seul paramètre, vous pouvez tordre, mettre à l'échelle et traduire votre conception rapidement, facilement et d'une manière qui serait impossible avec la modélisation traditionnelle. Avec RoboDK, vous pouvez ensuite simuler le robot construisant votre conception avant de l'envoyer au vrai robot.

4. Reverse engineering de produits à partir de données de nuages ​​de points

Ce ne sont pas seulement vos propres conceptions qui peuvent être améliorées avec Rhino, vous pouvez également l'utiliser pour "rétroconcevoir" des conceptions existantes.

Imaginez que vous utilisez un robot de fraisage pour sculpter une copie d'une statue locale pour un client en mousse dure. La statue n'est pas célèbre - comme, disons, la Vénus de Milo - donc il n'y a pas de modèles 3D existants en ligne.

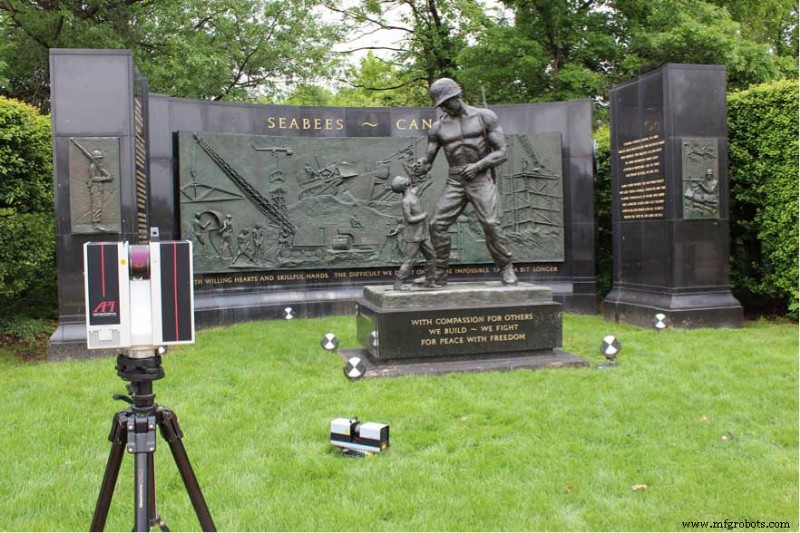

Aucun problème! Avec Rhino, vous pouvez prendre un scan 3D du modèle et le transformer en un modèle que le robot peut imprimer ou sculpter.

•

La conversion de données de nuages ​​de points en modèles est facile dans Rhino car il utilise la modélisation NURBS. Cela signifie qu'il modélise la surface des objets au lieu de construire des objets à partir de formes géométriques connectées. Voici un exemple montrant comment un designer a procédé à la rétro-ingénierie d'une chaussure de sport en utilisant cette méthode.

Une fois que vous avez extrait le modèle, vous pouvez rapidement le transformer en chemin de fraisage de robot via le plugin RoboDK.

5. Utilisez des images dans vos créations

Et si vous pouviez facilement incorporer des images dans vos créations ?

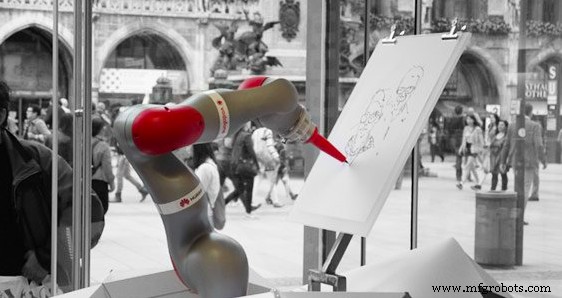

Imaginez à quel point vos produits pourraient être plus inventifs si vous pouviez dessiner, par exemple, le logo de votre client sur le côté de chaque produit. Cela est déjà possible, dans une certaine mesure, avec la capacité de dessin de RoboDK, qui transforme les images SVG en chemins de robot.

Cependant, Rhino porte cette capacité au niveau supérieur. "L'échantillonneur d'images" de Grasshopper vous permet d'extraire des données de pratiquement n'importe quelle image en niveaux de gris et de les utiliser dans vos conceptions. Par exemple, vous pouvez prendre une photo du visage de votre PDG et utiliser l'impression 3D robotisée pour en imprimer une copie en chocolat. Vous pouvez également prendre une photo du produit le plus célèbre de votre entreprise et utiliser le fraisage robotisé pour découper l'image dans le mur en béton de votre siège social.

Les possibilités sont pratiquement infinies ! Cette vidéo montre comment un concepteur a utilisé l'échantillonneur d'images pour mapper un motif complexe sur la surface d'une sphère. Imaginez l'utiliser avec l'usinage robotisé…

6. Itérez très vite !!!

Comme je l'ai dit au début de cet article, le plus grand avantage du plugin RoboDK pour Rhino est l'amélioration qu'il apporte à votre flux de travail. Tu peux
apportez rapidement des modifications dans Rhino/Grasshopper et envoyez-les immédiatement à votre programme de robot dans RoboDK.

Cela vous permet d'itérer vos conceptions très, très rapidement. Comme l'explique le concepteur informatique Nono Martínez Alonso, l'itération rapide est déjà l'un des plus grands avantages de l'utilisation de Grasshopper. Avec RoboDK, cet avantage est amplifié.

Vous pouvez maintenant apporter des modifications rapides à votre conception et les tester dans une simulation de robot avant d'envoyer le programme au vrai robot. Cela améliore la disponibilité du robot, réduit le risque d'erreurs coûteuses et vous permet d'optimiser le programme du robot rapidement et efficacement.

Alors… qu'allez-vous construire ensuite avec Rhino et RoboDK ?

Quelles sont vos idées ? Dites-le nous dans les commentaires ci-dessous ou rejoignez la discussion sur LinkedIn , Twitter , Facebook, Instagram ou en le forum RoboDK .
