Circuits LM324 :différents circuits que vous pouvez réaliser avec le LM324

Avez-vous déjà rencontré les schémas de circuits LM324 auparavant? Si oui, sachez qu'il est courant d'en trouver dans différents cours à cause de son amplificateur opérationnel, nécessitant une seule pile.

Vous vous demandez peut-être :que puis-je faire ou faire avec un LM324 ?

Cet article vous montrera divers projets que vous pouvez réaliser avec le LM324 et vous informera des spécifications et du brochage du LM324.

Es-tu prêt? Plongeons !

Circuits LM324 ： Spécifications LM324

Voici les spécifications du LM324 :

• Vous pouvez configurer le gain unitaire du LM324 en plaçant des résistances de rétroaction entre l'entrée inverseuse (-) et la broche de sortie.
• Le LM324 a une plage d'alimentation maximale de 30 V et un minimum de 3 V.
• De plus, le LM324 permet à un maximum de 8 mA de courant de sortie de passer de son alimentation positive à sa broche de sortie.
• Vous pouvez obtenir un gain de tension maximum de 100 000 sur le LM324.
• De plus, le LM324 n'utilise qu'un courant d'alimentation de 0,8 mA.
• Chaque amplificateur opérationnel à la broche de sortie à la masse du LM324 prend en charge jusqu'à 20 mA de courant de sortie.

Circuits LM324 :Brochage LM324

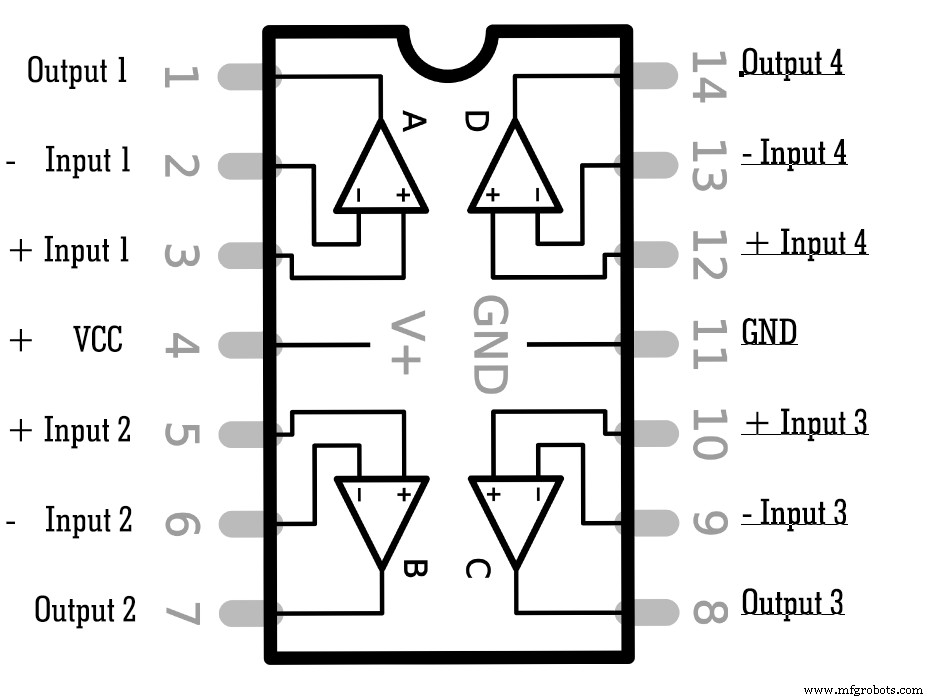

Schéma de configuration des broches LM324

Une puce LM324 a jusqu'à quatre amplificateurs opérationnels, chacun ayant deux entrées et une sortie.

Voici une brève description du brochage du LM324 :

• La broche 1 est la broche de sortie de l'amplificateur A
• Les broches 2 et 3 sont des broches d'entrée pour l'amplificateur A
• La broche 4 est la broche de tension d'alimentation positive (VCC)
• Les broches 5 et 6 sont des broches d'entrée pour l'amplificateur B
• La broche 7 est la broche de sortie de l'amplificateur B
• La broche 8 est la broche de sortie de l'amplificateur C
• Les broches 9 et 10 sont des broches d'entrée pour l'amplificateur C
• La broche 11 est la broche de tension d'alimentation négative (GND)
• Les broches 12 et 13 sont des broches d'entrée pour l'amplificateur D
• La broche 14 est la broche de sortie de l'amplificateur D

Remarque :(+) sur le schéma de brochage indique une entrée non inverseuse, tandis que (-) indique une entrée inverseuse.

Tension de sortie LM324

La plage de tension de sortie du LM324 dépend de la tension d'alimentation. Par exemple, lorsque vous utilisez le LM324 à partir d'une alimentation de 30 V, l'oscillation de la tension de sortie serait d'environ 26 V.

Mais, lorsque vous utilisez une alimentation de 5 V, l'oscillation de la tension de sortie du LM324 est réduite à 3,48 V.

Projets de circuits LM324

Comme nous l'avons mentionné précédemment, il existe plusieurs projets que vous pouvez construire avec un circuit LM324. Examinons maintenant certains de ces projets et donnons-nous ce dont vous avez besoin pour les réaliser.

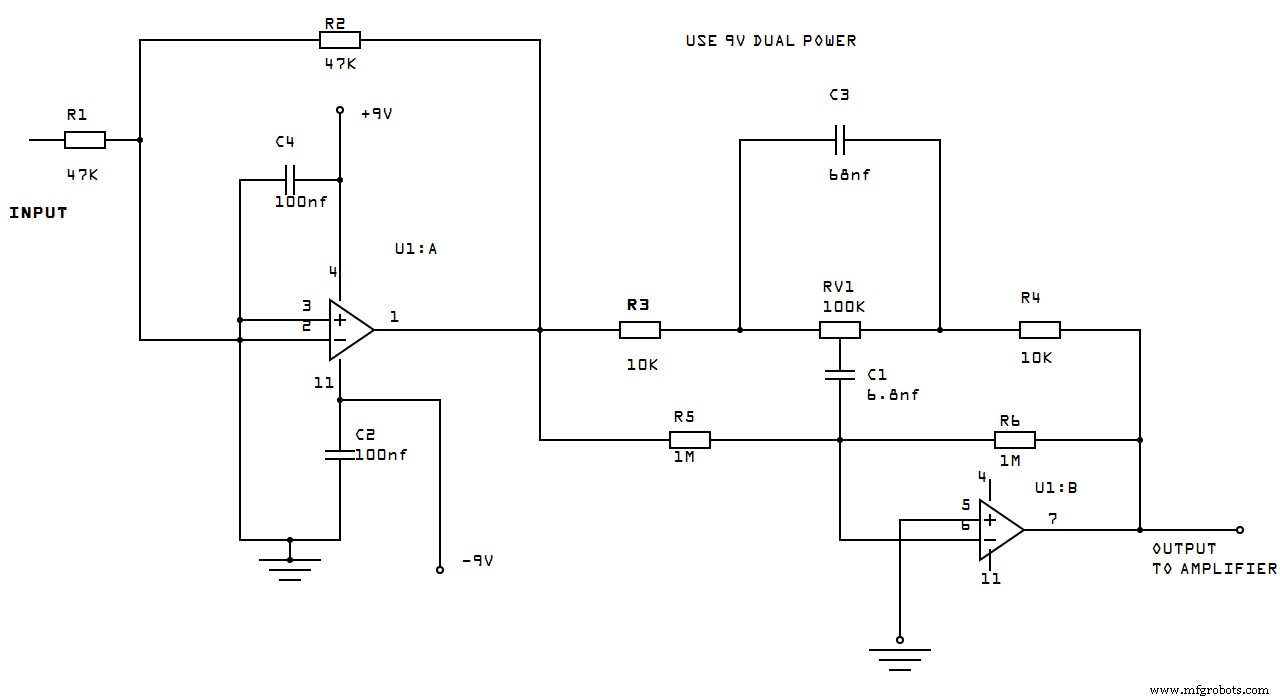

1. Ampli audio LM324

Ici, nous avons un circuit amplificateur de basses qui génère un filtre passe-bas pour l'entrée audio. Ce filtre passe-bas génère une basse fréquence d'entrée tout en bloquant les hautes fréquences.

Fait intéressant, vous pouvez faire ce circuit avec un LM324. Cependant, ce circuit n'a besoin que de 2 des amplificateurs opérationnels du LM324 pour fonctionner.

Par conséquent, suivez les schémas ci-dessous pour construire ce circuit. En outre, alimentez le cours en entrée via la broche deux via une résistance de 47k. Une autre résistance de 47K doit être connectée entre les broches un et deux.

Assurez-vous de vérifier le schéma de brochage ci-dessus si vous n'êtes pas sûr des fonctions de ces broches. De plus, ce circuit nécessite que vous connectiez la broche quatre à une alimentation + 9v. Connectez également la broche onze à un magasin -9v.

Nous vous recommandons également d'utiliser une alimentation double pour faire fonctionner ce circuit. Pourquoi? Comme il est possible de régler le niveau de fréquence avec le RV1 (100K), vous devez connecter toutes les sorties à l'entrée de l'amplificateur.

Schéma de circuit

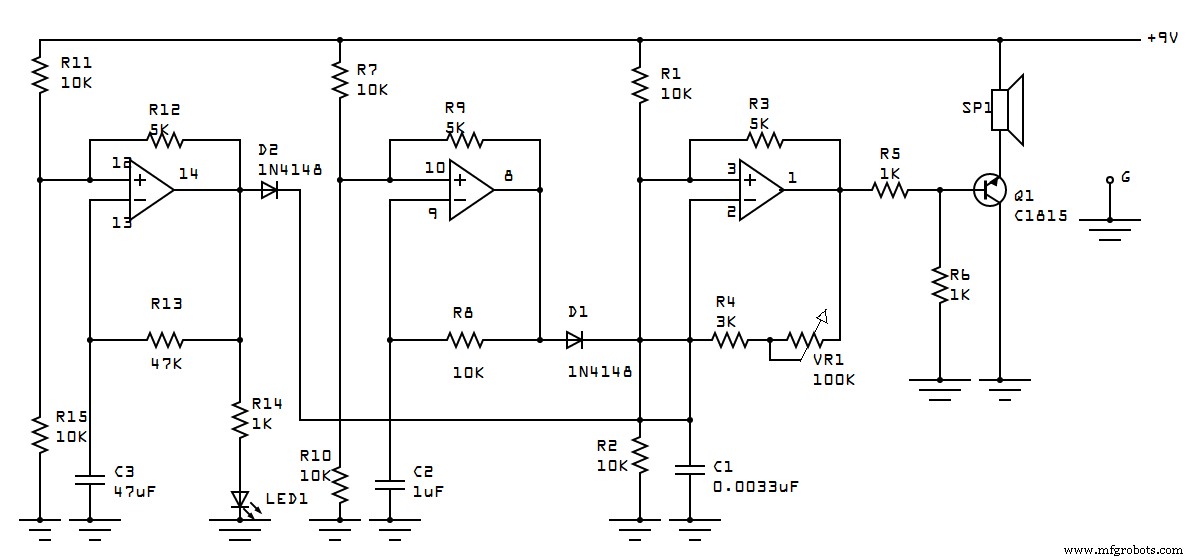

2. Circuit générateur de sonnerie de cricket utilisant LM324

Les sons normaux du buzzer peuvent devenir ennuyeux. Heureusement, vous pouvez rendre les choses plus excitantes avec ce projet de circuit LM321. Ce circuit peut transformer vos sons de sonnerie habituels en sons de chant de cricket.

Ici, l'ampli-op LM324 génère les effets sonores du cricket et les émet via un buzzer. De plus, ce circuit n'utilise que trois amplificateurs opérationnels sur quatre sur la puce LM324 tout en servant de générateur de fréquence.

Voici comment ça fonctionne.

L'ampli-op 1/1 génère la tonalité à une fréquence d'environ 1400 Hz à 15 kHz. Ensuite, l'ampli-op 1/2 libère jusqu'à 50 Hz de fréquence, contrôlant l'ampli-op 1/1. Ensuite, cela crée un ton semblable aux grillons. Enfin, l'ampli-op 1/3 génère environ 2,2 Hz pour contrôler l'ampli-op 1/1 et arrête la tonalité de cricket.

Schéma de circuit

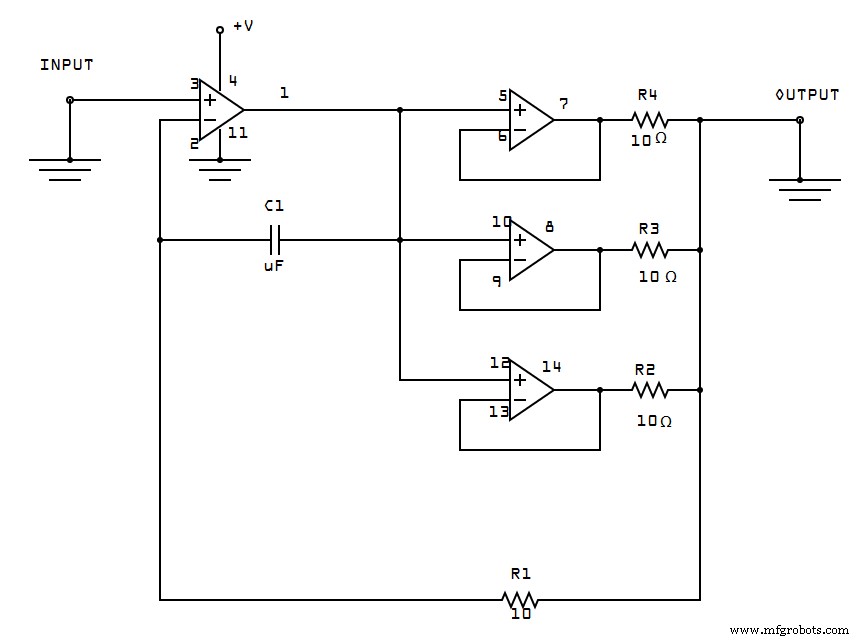

3. Circuit Amplificateur LM324

Un circuit intégré LM324 fonctionne parfaitement pour les projets d'amplification. Par exemple, vous pouvez augmenter le courant de sortie de votre LM324.

Si le courant de sortie de votre LM324 est faible, vous aurez du mal à utiliser n'importe quelle sortie de circuit. Ainsi, vous pouvez utiliser l'ampli-op pour augmenter le courant de sortie jusqu'à un maximum de 85 mA.

Le LM324 fonctionnera également pour diverses opérations industrielles, commerciales et militaires. Par conséquent, vous auriez besoin d'un courant de sortie amplifié si vous envisagez de créer l'une de ces applications.

Le circuit intégré LM324 dispose de quatre amplificateurs opérationnels, chacun délivrant un courant de sortie dans la plage 20-40 mA. Ainsi, l'application des trois amplificateurs opérationnels dans un espace parallèle peut augmenter le courant de sortie à 85 mA. De plus, vous bénéficierez même d'une solide protection contre les surtensions.

Schéma de circuit

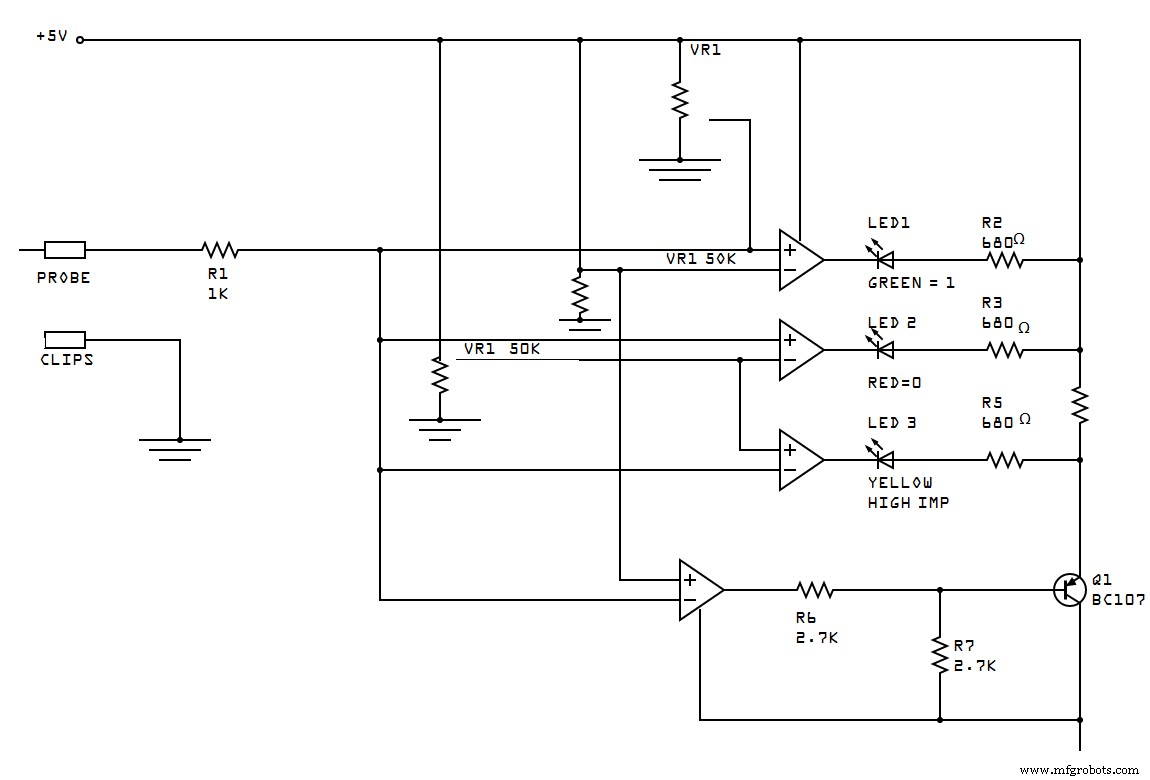

4. Testeur numérique logique

Un testeur de logique numérique est l'un des nombreux projets que vous pouvez construire avec un LM324. Ce circuit peut utiliser un potentiomètre pour ajuster les bons niveaux logiques pour indiquer différents seuils.

Le circuit utilise des LED pour indiquer différents niveaux, LED1 (vert) pour haut, LED 2 (jaune) pour moyen et LED3 (rouge) pour bas.

Schéma de circuit

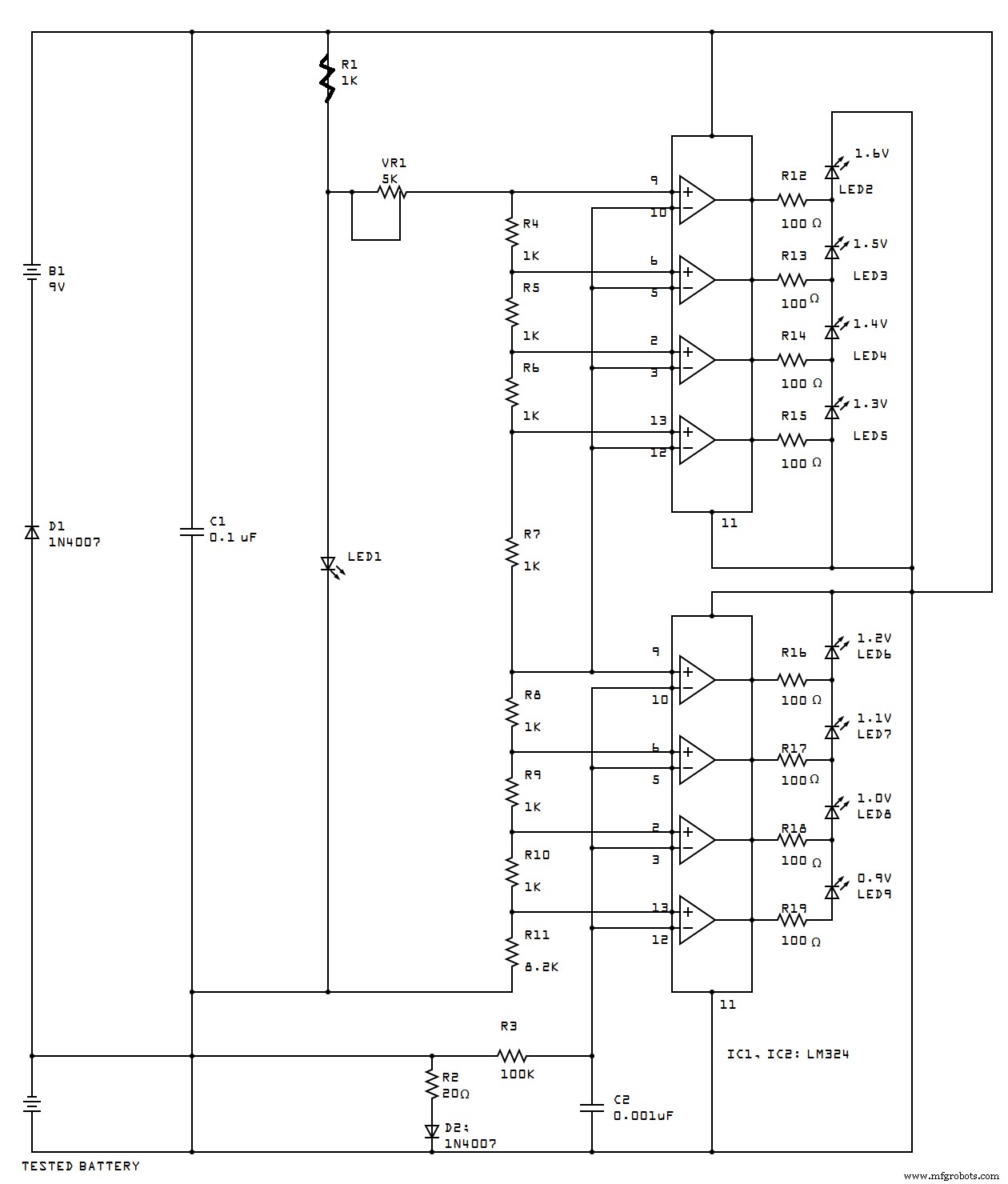

5. Testeur de batterie 1,5 v

Voici un autre exemple de projet qui utilise le LM324 comme contrôleur de tension. Fait intéressant, ce circuit peut mesurer la tension de n'importe quelle pile AA ou AAA 1,5 V.

De plus, le circuit affiche ses valeurs sur un écran LED facile à lire. De plus, il peut mesurer les piles ordinaires et rechargeables.

Schéma de circuit

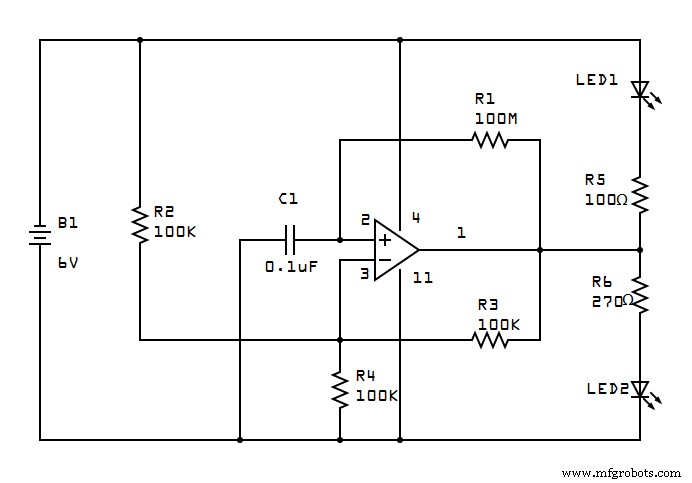

5. Clignotant LED ampli-op

Ce circuit utilise le LM324 pour construire un circuit clignotant à double LED. De plus, il peut alterner entre deux LED (rouge et verte) et effectuer un cycle toutes les secondes.

Schéma de circuit

Quelle est la différence entre LM358 et LM324

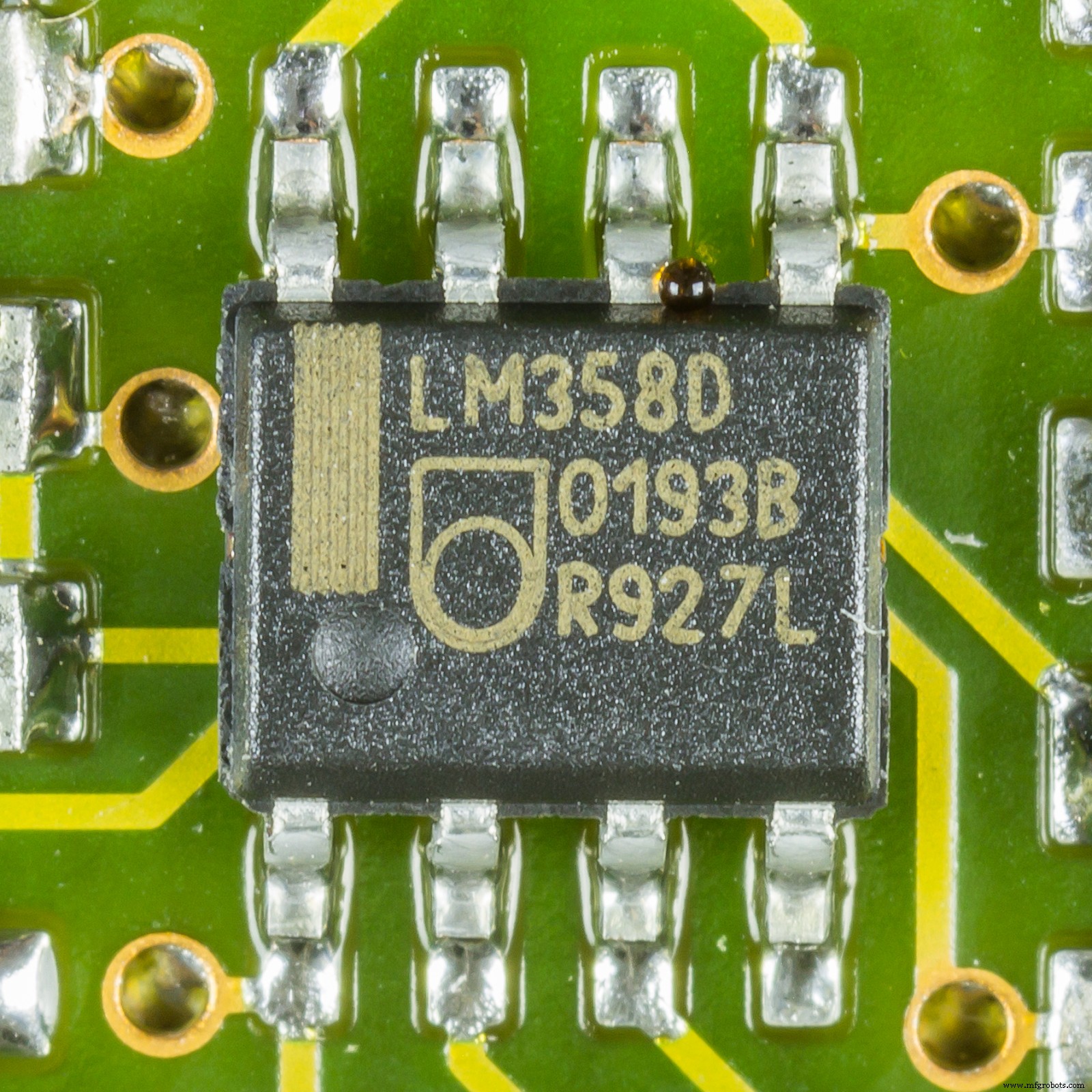

Circuits LM324： LM358

Il n'y a pas de différence entre les amplificateurs opérationnels dans les deux circuits intégrés. Cependant, c'est là que s'arrête la similitude. Le LM358 et le LM324 dissipent la puissance différemment et ont des amplificateurs opérationnels différents par boîtier.

Derniers mots

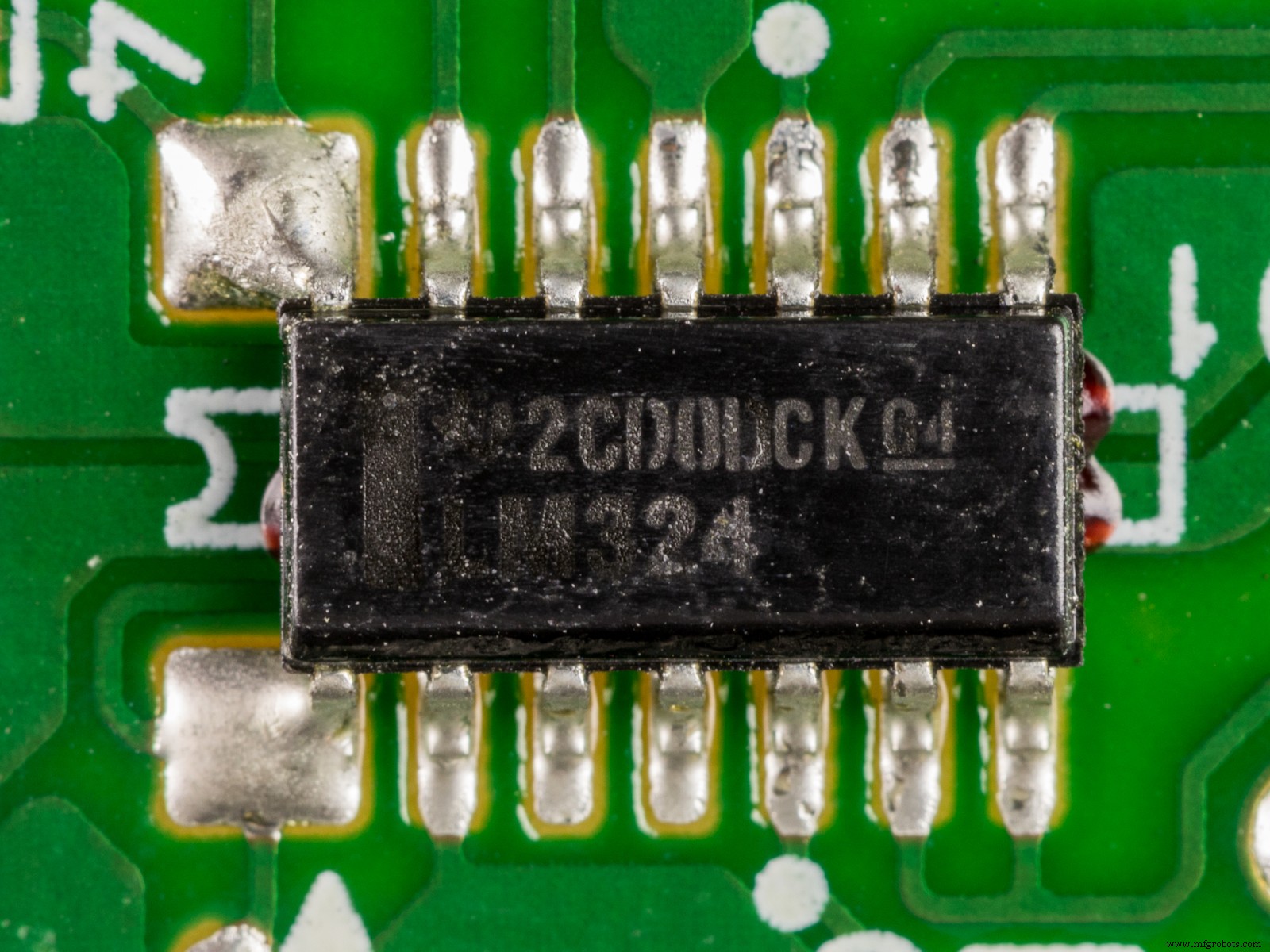

Circuits LM324： LM324 2

Le LM324 est une puce polyvalente avec de nombreuses applications pratiques qui crée différents projets. Fait intéressant, le LM324 peut servir d'amplificateur (audio et courant), de testeur et de générateur de sons.

De plus, le LM324 est très populaire parmi les bricoleurs, les ingénieurs et les amateurs, et vous pouvez les trouver installés dans plusieurs schémas de circuit.

Cet article a-t-il pu répondre à vos questions sur le LM324 ? Si vous avez encore des questions, vous pouvez nous contacter. Nous serons ravis de vous aider.
