Programme CNC complet : Cycles G81 Perçage et G84 Taraudage démontrés
Programme CNC montrant l'utilisation des cycles G81 Perçage et G84 Taraudage.
Le cycle de perçage G81 a déjà été expliqué brièvement ici : Cycle de perçage préprogrammé G81 – Programmation CNC Fraiseuse.
Exemples de programmes G81 : https://www.helmancnc.com/fanuc/fanuc-g81-drilling-cycle/.
Le cycle de taraudage G84 peut être lu ici : Cycle de taraudage G84 – Programmation CNC Fraiseuse avec plusieurs exemples de programmes G84 : https://www.helmancnc.com/fanuc/fanuc-g84-tapping-cycle/.

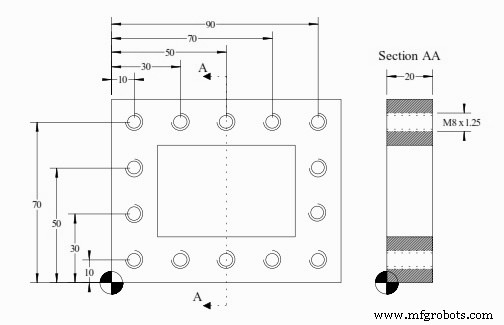

Exemple de programme CNC
Exemple programme G81 Perçage G84 Taraudage
O1000 ; T1 M6 ; G0 G90 G40 G21 G17 G94 G80 ; G54 X10 Y10 S? M3 ; G43 Z100 H1 ; Z5 ; G81 R3 Z-20 F? M8 ; Y30 ; Y50 ; Y70 ; X30 ; X50 ; X70 ; X90 ; Y50 ; Y30 ; Y10 ; X70 ; X50 ; X30 ; G80 ; G0 G90 Z100 T2 M6 ; G0 G90 G40 G21 G17 G94 G80 ; G54 X10 Y10 S? M3 ; G43 Z100 H1 ; Z5 ; G84 G99 G95 R3 Z-20 F1.25 M8 ; Y30 ; Y50 ; Y70 ; X30 ; X50 ; X70 ; X90 ; Y50 ; Y30 ; Y10 ; X70 ; X50 ; X30 ; G80 ; G0 G90 Z100 ; T0 M6 ; M30 ;
