Plaque de grille de perçage avec cycle de perçage G81 – Exemple de programme CNC

Les ateliers de machines CNC traitent une variété de composants, bien sûr les machinistes cnc programment et les usinent.
Mais un machiniste cnc doit également comprendre et pratiquer de nouvelles façons économiques d'usiner un composant.

L'exemple de programmation cnc suivant peut être programmé de différentes manières, la méthode de programmation cnc utilisée dans cet exemple de programme cnc utilise le cycle de perçage G81 avec le mode de programmation incrémentielle G91, ce qui facilite la programmation.

La commande cnc Fanuc utilise K avec le cycle de perçage G81 pour répéter le cycle de perçage.
Les commandes cnc Haas utilisent L pour répéter le cycle de perçage G81.

Le programme cnc suivant est écrit pour la machine cnc haas mais peut facilement être converti pour les commandes cnc Fanuc.

Vous pourriez lire d'autres exemples de programmation cnc qui montrent la même technique pour les commandes cnc Fanuc

• Cycle de perçage G81 – Répéter le perçage en mode incrémental G91 Exemple de code
• Répéter le perçage avec le cycle de perçage G81 et le programme d'exemple G91

Programme CNC de plaque de grille de perçage

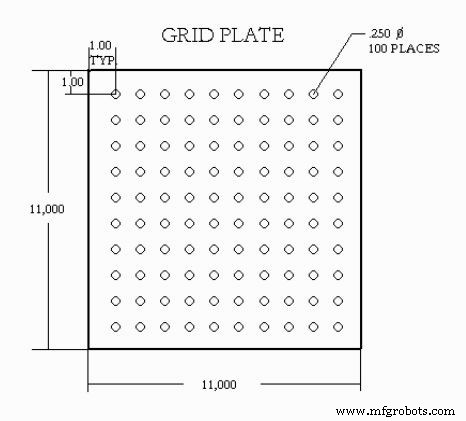

Plaque de grille de perçage avec cycle de perçage G81

03400 (Drilling grid plate)
T1 M06
G00 G90 G54 X1.0 Y-1.0 S2500 M03
G43 H01 Z.1 M08
G81 Z-1.5 F15. R.1
G91 X1.0 L9
G90 Y-2.0 (Or stay in G91 and repeat Y-1.0)
G91 X-1.0 L9
G90 Y-3.0
G91 X1.0 L9
G90 Y-4.0
G91 X-1.0 L9
G90 Y-5.0
G91 X1.0 L9
G90 Y-6.0
G91 X-1.0 L9
G90 Y-7.0
G91 X1.0 L9
G90 Y-8.0
G91 X-1.0 L9
G90 Y-9.0
G91 X1.0 L9
G90 Y-10.0
G91 X-1.0 L9
G00 G90 G80 Z1.0 M09
G28 G91 Y0 Z0
M30

Dans le programme CNC ci-dessus, le mode de programmation absolu G90 est utilisé lors du démarrage d'une nouvelle rangée pour le perçage. Bien que la programmation incrémentielle G91 puisse être utilisée, mais l'utilisation de G90 rend ce programme facile à lire, à comprendre et à déboguer (en cas de problème).
