Percer du laiton à 40 mm de profondeur à l'aide du programme de tournage CNC du cycle de perçage G74

Soumis par :Programmeur CNC

Résumé

Programme de tour CNC pour percer une pièce en laiton à une profondeur de 40 mm avec un foret de 22 mm de diamètre.

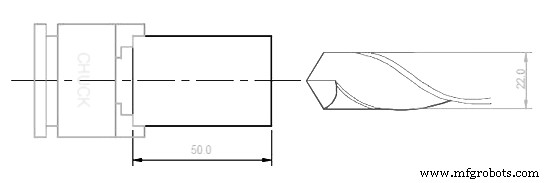

Dessin/Image

Programme CNC

G97 S1446 M03
G00 T0101
G00 X0.
Z2.
G74 R2.
G74 Z-40. Q5000 F0.1
G00 Z5.
M05
T0100
G28 W0.
G28 U0.
M30
