Tutoriel interpolation circulaire CNC : Maîtriser les G-codes G02 et G03

Ce tutoriel d'interpolation circulaire CNC vous permettra d'apprendre facilement à utiliser les G-codes G02 et G03.

La programmation CNC d'une pièce est facile si vous divisez le composant sur le dessin en petites parties, et que vous programmez chaque partie une par une.

À la fin, vous verrez que tout le processus est le même, que vous usiniez un composant simple ou très complexe.

L'idée est la même : vous utiliserez simplement G00, G01, G02, G03, etc.

Autres exemples de programmation CNC connexes avec interpolation circulaire G02, G03 :

1. Programmation CNC pour débutants – Exemple de programmation CNC
2. Exemple de programmation tour CNC
3. Exercice de programmation d'arc CNC

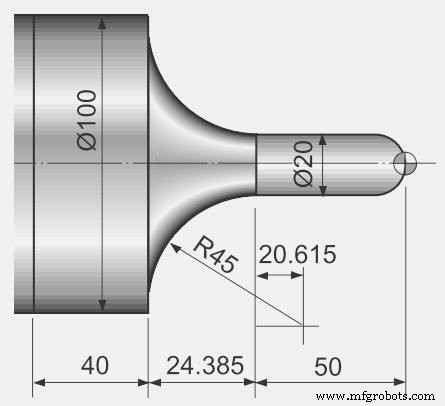

Voici un tutoriel d'interpolation circulaire CNC utilisant les G-codes G02 et G03.

Exemple de programmation CNC

Exemple de programmation CNC avec interpolation circulaire G02 G03

N20 G50 S2000 T0300
N30 G96 S200 M03
N40 G00 X0 Z3.0 T0303 M08
N50 G42 G01 Z0 F0.2
N60 G03 X20.0 Z-10.0 R10.0
N70 G01 Z-50.0
N80 G02 X100.0 Z-74.385 I40.0 K20.615
N80 G01 Z-125.0
N90 G40 U2.0 W1.0
N100 G00 X200.0 Z200.0 M09 T0300
N110 M30

Vous pouvez utiliser R ou I K avec les G-codes G02/G03, voir N80 dans les deux exemples de programme CNC

N20 G50 S2000 T0300
N30 G96 S200 M03
N40 G00 X0 Z3.0 T0303 M08
N50 G42 G01 Z0 F0.2
N60 G03 X20.0 Z-10.0 R10.0
N70 G01 Z-50.0
N80 G02 X100.0 Z-74.385 R45.0
N80 G01 Z-125.0
N90 G40 U2.0 W1.0
N100 G00 X200.0 Z200.0 M09 T0300
N110 M30
