Maîtriser G02/G03 Interpolation Circulaire CNC : Exemple Pas à Pas

Cet article explique l'usage des G-codes G02, G03 pour interpolation circulaire en programmation CNC.

G02 G03 G-Code Interpolation Circulaire

G02 : Interpolation Circulaire Horaire.

G03 : Interpolation Circulaire Anti-Horaire.

Plusieurs articles/exemples sur interpolation circulaire, liste pour navigation :

Tutoriel Interpolation Circulaire G02 G03
Exemple Programmation Tour Fanuc
Exemple Programmation G02 Interpolation Horaire
Fanuc G20 Mesure Pouces avec Exemple
Exercice Programmation Arc CNC
Programmation CNC Débutants Exemple
Exemple Programmation Tour

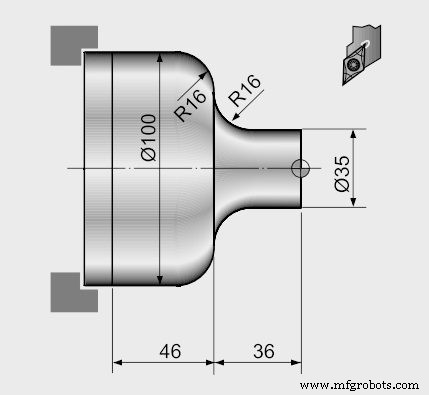

Nouvel exemple montrant G02 G03 :

Exemple Programme G02 G03

Maîtriser G02/G03 Interpolation Circulaire CNC : Exemple Pas à Pas

Exemple Programme Interpolation Circulaire G02 G03

N20 G50 S2000 T0300 G96 S200 M03 G42 G00 X35.0 Z5.0 T0303 M08 G01 Z-20.0 F0.2 G02 X67.0 Z-36.0 R16.0 G01 X68.0 : G03 X100.0 Z-52.0 R16.0 G01 Z-82.0 G40 G00 X200.0 Z200.0 M09 T0300 M30

Exemple G02 G03 avec I & K

Deux façons de programmer G02 G03 :

G02 X... Z... R... G02 X... Z... I... K...

Même programme avec I & K :

N20 G50 S2000 T0300 G96 S200 M03 G42 G00 X35.0 Z5.0 T0303 M08 G01 Z-20.0 F0.2 G02 X67.0 Z-36.0 I16.0 K0 G01 X68.0 : G03 X100.0 Z-52.0 I0 K-16.0 G01 Z-82.0 G40 G00 X200.0 Z200.0 M09 T0300 M30
