Tournage conique avec cycle de tournage modal G90 – Exemple de code CNC

Cycle de rotation modale G90

Le cycle de tournage G90 est brièvement expliqué dans ce didacticiel cnc Cycle de tournage G90.

Pour un exemple de tournage droit avec cycle de tournage modal G90, lire Cycle de tournage G90 Fanuc - Exemple de code de programme CNC.

Le cycle de tournage G90 est utilisé pour le tournage simple, mais plusieurs passes sont possibles en spécifiant l'emplacement sur l'axe X des passes supplémentaires.

Qu'est-ce que le modal

Code G "modal" signifiant qu'ils restent en vigueur jusqu'à ce qu'ils soient annulés ou remplacés par un code G contradictoire. De la même manière que G90 est un code G modal, il reste actif jusqu'à ce qu'une autre commande de mouvement soit donnée comme G00, G01, etc. Comme dans l'exemple de programme cnc ci-dessous, le code G90 G est annulé avec le code G30 G.

Utilisation du cycle de tournage G90

• Virage droit.
• Opération ennuyeuse.
• Découpe conique.

Ce programme cnc montre l'utilisation du tournage conique G90.

Tournage conique avec cycle de tournage G90

Exemple de programme CNC

Tournage conique avec cycle de tournage modal G90 - Exemple de code CNC

G30 U0 W0
G50 S2000 T0100
G96 S200 M03
G00 X61.0 Z2.0 T0101 M8
G90 X55.0 W–42.0 F0.25
X50.0
X45.0
X40.0
Z-12.0 R-1.75
Z-26.0 R-3.5
Z-40 R-5.25
G30 U0 W0
M30

Comme vous pouvez le voir dans l'exemple de programme cnc ci-dessus, vous devez vous-même calculer la valeur de conicité.

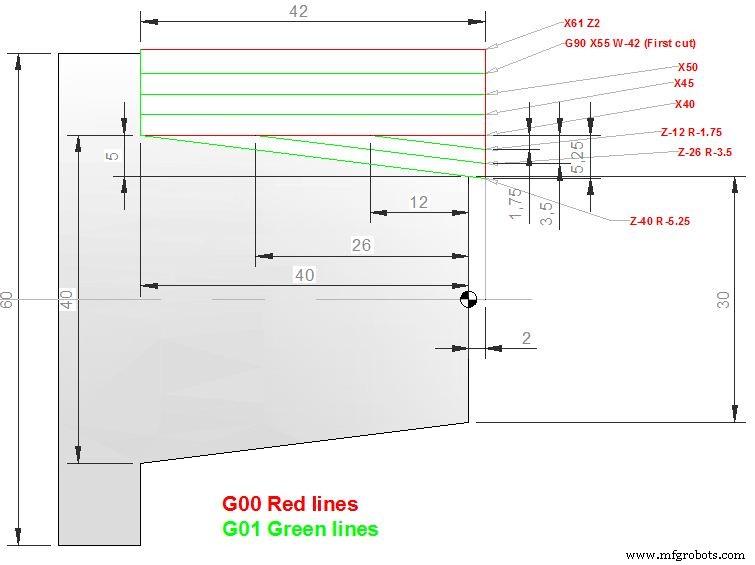

Explication du chemin d'outil

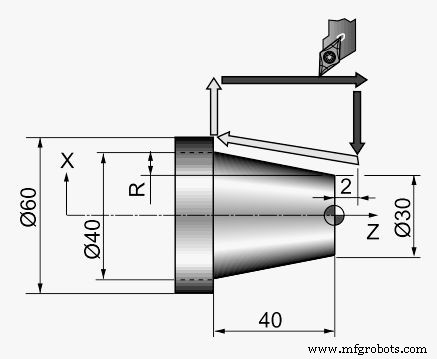

La figure ci-dessous montre comment l'outil se déplace lors de l'exécution du programme ci-dessus

Si possible, vous pouvez utiliser le cycle de tournage G71 qui effectue tous les calculs pour nous.
Un autre point est que le cycle de tournage G90 ne peut effectuer que des coupes droites et coniques, vous ne pouvez pas couper d'arc (interpolation circulaire) avec le cycle de tournage G90.
Au lieu de cela, G71 coupe droit, conique, arc également.

Alternative au cycle de tournage G90

1. Cycle de tournage CNC Fanuc G71 ou cycle fixe d'enlèvement de matière
2. Format sur une ligne du cycle de tournage d'ébauche G71
3. Exemple de programmation CNC avec cycle de tournage d'ébauche Fanuc G71 et G70
4. Exemple de programme de cycle de tournage d'ébauche et de finition Fanuc G70 G71
