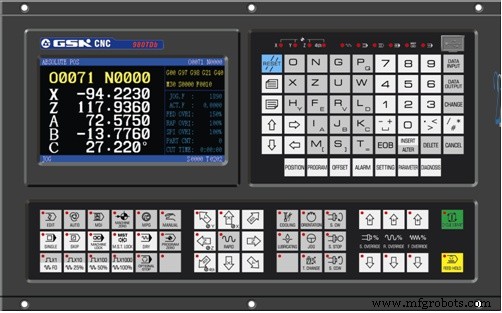

Guide complet des G-Codes GSK 980TDb pour systèmes de tournage CNC

Liste complète des G-Codes GSK 980TDb

G-Codes GSK 980TDb

G-Code	Signification
G01	Interpolaion linéaire
G00	Déplacement en avance rapide
G01	Interpolaion linéaire
G02	Interpolaion circulaire (horaire)
G03	Interpolaion circulaire (anti-horaire)
G04	Temporisation (dwell)
G05	Interpolaion circulaire à trois points
G6.2	Interpolaion ellipse (horaire)
G6.3	Interpolaion ellipse (anti-horaire)
G7.1	Interpolaion cylindre
G7.2	Interpolaion parabole (horaire)
G7.3	Interpolaion parabole (anti-horaire)
G10	Saisie de données
G11	Annulation saisie de données
G12.1	Interpolaion coordonnées polaires
G13.1	Annulation interpolaion coordonnées polaires
G17	Plan XY
G18	Plan ZX
G19	Plan YZ
G20	Sélection pouces
G21	Sélection métrique
G28	Retour automatique point de référence machine
G30	2ème, 3ème, 4ème point de référence machine
G31	Interpolaion saut (skip)
G32	Filetage
G32.1	Filetage rigide
G33	Cycle taraudage axe Z
G34	Filetage à pas variable
G36	Compensation outil automatique X
G37	Compensation outil automatique Z
G40	Annulation compensation rayon outil
G41	Compensation rayon nez outil contour gauche
G42	Compensation rayon nez outil contour droit
G50	Définition système coordonnées pièce
G65	Commande macro
G70	Cycle finition
G71	Cycle déstockage axial
G72	Cycle déstockage radial
G73	Cycle coupe forme fermée
G74	Cycle rainurage axial
G75	Cycle rainurage radial
G76	Cycle filetage multiple
G84	Taraudage rigide bout
G88	Taraudage rigide côté
G90	Cycle coupe axiale
G92	Cycle filetage
G94	Cycle coupe radiale
G96	Vitesse de coupe constante ON
G97	Vitesse de coupe constante OFF
G98	Avance par minute
G99	Avance par tour
