E3.Cable :La solution robuste pour créer et documenter des câbles et des harnais

E3.cable est la solution complète pour les projets de câblage. Avec elle, il est possible de créer des câblages, des faisceaux, des câbles et des systèmes de refroidissement pour des segments de l'industrie automobile, des véhicules spéciaux et des câblages pour les usines et les machines. C'est un module du logiciel E3.series complètement intégré à la version E3.schematic, ayant toutes ses fonctionnalités.

Sa fonctionnalité de bloc intelligent permet aux ingénieurs et aux concepteurs de représenter rapidement des équipements dynamiques et peut utiliser des fonctionnalités hiérarchiques avec une approche de conception descendante ou ascendante. E3.cable comprend également l'une des fonctionnalités les plus puissantes de la série E3. :sa capacité à créer plusieurs vues du même appareil à des fins de conception et de documentation. Découvrez ces fonctionnalités et d'autres ci-dessous.

---

Conception de câbles et de harnais

Avec E3.cable, la création de câblage dynamique est possible. Les conducteurs issus de la vaste bibliothèque de composants de la série E3. sont regroupés pour former des câbles.

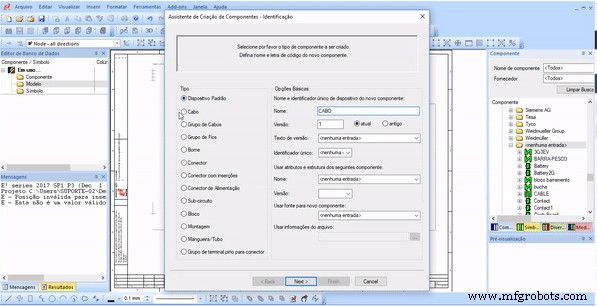

Création d'un câble pour E3.cable

La structure de paire torsadée et blindée est facilement ajoutée et présentée automatiquement dans la documentation du projet.

Essayez MAINTENANT l'outil E-CAE E3.series leader mondial avec des cours de formation technique !

Cliquez sur la bannière ci-dessous :

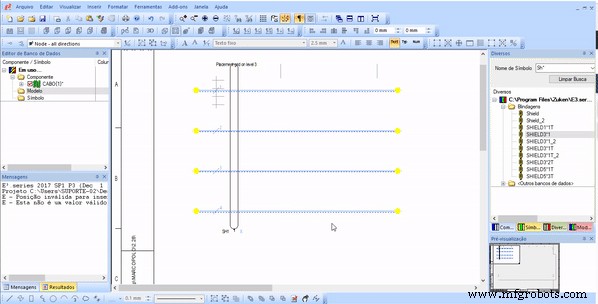

Insertion de blindage et paire torsadée pour E3.cable

Comme alternative, des câbles prédéfinis peuvent être utilisés via la base de données.

Schéma simple et multifilaire

Il est possible de visualiser les connexions sur la feuille de conception à partir de vues unifilaires et multilignes. Les connexions du même appareil représenté dans les deux sens sont interconnectées dans E3, permettant aux modifications apportées dans l'un ou l'autre d'être mises à jour automatiquement. Lors de l'insertion des connecteurs, les connexions sont générées automatiquement, ainsi que le détail des propriétés de câblage de chaque connexion.

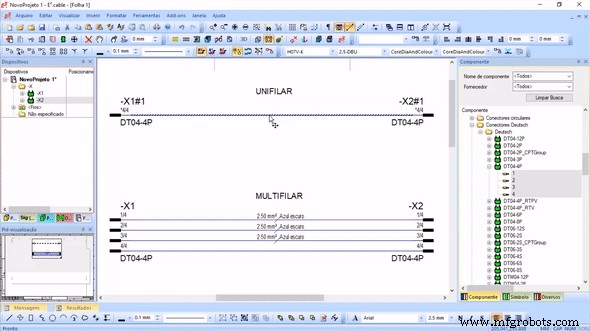

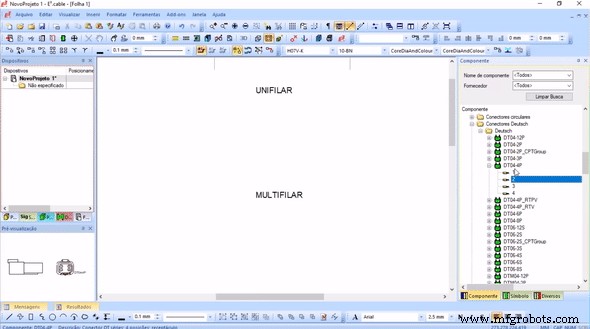

Représentation monoligne et multiligne dans E3.cable

Avec la fonctionnalité de diamètre de segment, il est possible de visualiser la répartition des fils et le diamètre extérieur minimum occupé par eux dans une partie du faisceau de câblage ou du câble.

Détails de câblage dans E3.cable

Lors de l'ajout de fils avec des propriétés différentes, telles que la section ou le diamètre extérieur, il organise et calcule automatiquement la disposition des fils dans le segment, en recherchant le plus petit diamètre possible.

Vues multiples à partir du même appareil

Les dispositifs peuvent être détaillés dans le schéma à travers différentes vues intégrées du même composant. Qu'il s'agisse de symboles de leurs broches séparément, de l'appareil complet ou des tableaux de fils.

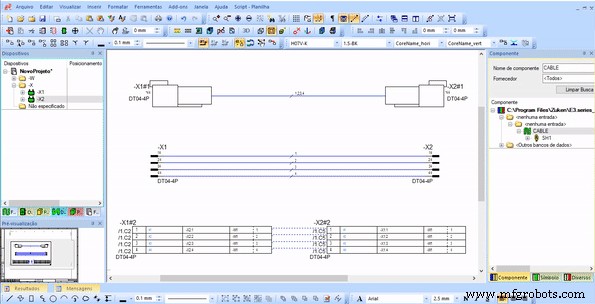

Vues multiples dans E3.cable

Les modifications apportées dans n'importe quelle vue du projet sont automatiquement mises à jour dans toutes les autres.

Documentation complète sur E3.cable

De plus, il est possible de générer la documentation complète avec les données de fabrication du câble, apportant des informations de/vers, bornes à broches, joints, fils et longueurs.

Schéma fonctionnel

Les blocs dynamiques de E3.cable permettent une documentation complète et un développement rapide du schéma d'interconnexion, où les entrées et sorties de n'importe quel système peuvent être ajoutées via des connecteurs. De plus, les spécifications de niveau supérieur et/ou d'emplacement de ces blocs sont automatiquement attribuées à ces connecteurs.

Affectation automatique de la spécification et de l'emplacement dans les connecteurs à partir des blocs dans E3.cable

Ils peuvent représenter des composants individuels (comme des PCB), des systèmes entiers (comme un panneau central) ou des sous-systèmes (comme des unités locales).

Essayez MAINTENANT l'outil E-CAE E3.series leader mondial avec des cours de formation technique !

Cliquez sur la bannière ci-dessous :

Hiérarchie des blocs

Les blocs prennent également en charge la structure hiérarchique, ce qui permet l'organisation et la documentation dynamique dans la distribution des systèmes et sous-systèmes du projet. Les connexions et ports ajoutés aux blocs permettent le transfert du signal entre les niveaux.

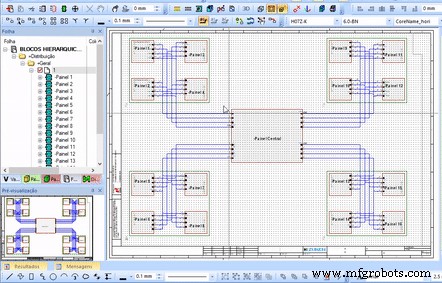

Vues des structures hiérarchiques dans E3.cable

Plusieurs niveaux sont pris en charge et il est possible de parcourir toutes les feuilles de projet pour afficher et modifier les détails de chaque partie.

Intégration avec PCB

Les blocs peuvent être intégrés directement avec des PCB (Printed Circuit Boards). Les informations de signal et de connecteur du système PCB sont ajoutées dynamiquement aux blocs. Une interface bidirectionnelle peut être créée lorsqu'il y a une interconnexion avec la solution de conception technique Zuken CR-8000.

---

La documentation de conceptions électriques sophistiquées de câbles et de faisceaux très complexes est facilitée avec la solution E3.cable. En utilisant ce module, il est possible de réaliser le développement de projets de manière logique et structurée, permettant l'amélioration de la qualité de la documentation et des résultats obtenus.
