À propos de la fabrication de filetage dans l'usinage

Les vis jouent toujours un rôle important dans l'industrie des machines. Pour connecter la vis à un autre composant, un filetage interne est nécessaire. Il est également possible de couper des filets sur la surface extérieure de la pièce usinée. Les filetages permettent aux pièces d'être facilement connectées ensemble à faible coût. Les fabricants utilisent diverses méthodes pour les fabriquer et les utiliser avec des dizaines de types de fixations différents.

Dans cet article, nous présenterons ce qu'est le filetage dans la fabrication, le type de filetage, les compétences en fraisage de filetage, les précautions et les avantages.

Qu'est-ce qu'un thread dans l'ingénierie et la fabrication ?

Un filetage est une crête en spirale continue avec une section transversale uniforme formée sur la surface intérieure (écrou) ou extérieure (vis ou boulon) d'un cylindre ou d'un cône. Le profil du fil se compose de la crête (le haut du fil), la racine (le bas du fil) et le flanc (reliant la crête et la racine).

Le fil fait référence à une crête en spirale continue. L'arête en spirale a une section transversale uniforme sur les différentes surfaces du cylindre ou du cône. Il peut être formé sur la surface de l'écrou (intérieur) ou de la vis/boulon (extérieur).

La fonction principale du filetage est d'agir comme un couplage entre les deux mécanismes. Lorsque vous pensez au bouchon de votre bouteille d'eau, vous obtenez une belle image du fil. Le capuchon et le capuchon sont combinés pour former un joint étanche à l'eau.

Type de fil :

Selon différentes normes de classification, il existe de nombreux types de fils. Les filetages de machine et les filetages d'espacement sont couramment utilisés pour les fixations. Le filetage UNF (fin) et le filetage UNC (grossier) sont les séries standard du système de filetage unifié.

UNC (filetage grossier) :20 fils par pouce (tpi)

UNF (pas fin) :28 tpi

UNEF (Pas Ultra Fin) :32 tpi

On parle ici de threads internes et de threads externes.

Fil de discussion interne

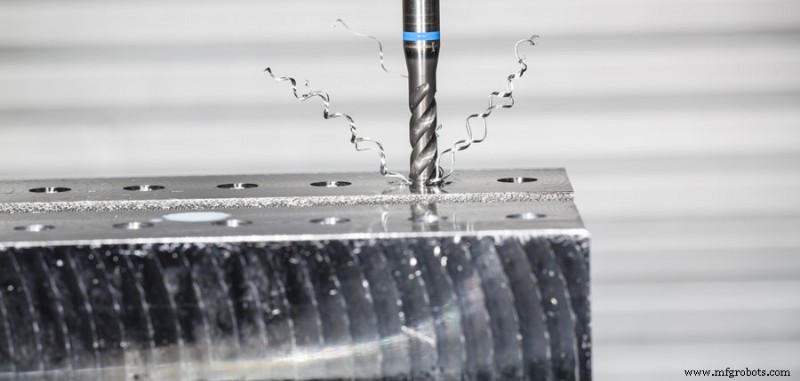

Les filetages usinés à l'intérieur sont des filetages sur la surface intérieure ou la surface concave. Ces types de filetages sont usinés avec des coupe-fils à une lèvre. Certains filetages internes utilisent des tarauds traditionnels. Le taraud est un outil métallique utilisé pour couper les filetages internes sur les pièces usinées CNC.

Fil externe

Les filetages externes sont également appelés filetages, qui sont des filetages à l'extérieur d'un cône ou d'un cylindre. Les filetages externes courants comprennent les vis, les jauges à tampon, les boulons ou les goujons. Pour les pièces qui répondent aux conditions de tournage, le filetage externe peut s'étendre sur toute la longueur de la pièce.

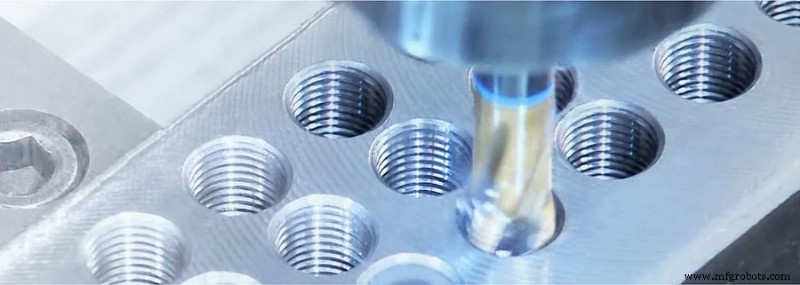

Qu'est-ce que le fraisage de filet ?

Le fraisage de filets est une opération de traitement des métaux qui produit des filetages internes et externes de différentes tailles grâce au mouvement circulaire d'un outil rotatif. Le tangage est produit par un cercle de mouvement latéral.

Contrairement au taraudage, le fraisage de filets est principalement utilisé pour les trous plus grands. Cependant, les fraises à fileter en carbure monobloc d'aujourd'hui peuvent également traiter de petits trous filetés. Le même outil peut être utilisé pour traiter les filetages à gauche et à droite de différents filetages, avec une grande précision et un bon état de surface.

Pour le filetage à la fraise, vous avez le choix entre deux outils :des outils en carbure monobloc ou des outils indexables. Les outils en carbure monobloc sont principalement utilisés pour les trous de petite taille, car les outils indexables ne conviennent généralement pas aux trous d'un diamètre de 0,625 pouce ou moins. En termes d'investissement, les fraises à fileter en carbure monobloc sont généralement plus chères que les fraises indexables, mais elles peuvent être rentables en fonction de la qualité requise et de la taille du lot. Cependant, pour les outils indexables, après l'achat du corps de fraise à fileter, le coût de production du filetage ne correspond qu'au remplacement de la lame.

Précautions pour le fraisage de filetage

Le filetage à la fraise est l'interpolation de fraises à fileter autour ou à l'intérieur de la pièce pour créer la forme de filetage souhaitée sur la pièce. Plusieurs passes radiales pendant le fraisage peuvent fournir un bon contrôle des copeaux. Mais n'oubliez pas que le fraisage de filets doit être effectué sur une machine qui peut se déplacer sur les axes X, Y et Z en même temps.

Fraisage de filetage Avantages

Meilleure qualité du fil :

Le filetage à la fraise peut fournir une meilleure qualité de filetage que le taraudage car il permet une meilleure évacuation des copeaux. Le taraudage utilise un outil de la même taille que le filetage pour forcer les copeaux à passer à travers le filetage pour l'élimination des copeaux.

Outil flexible :

Le même outil peut être utilisé pour réaliser des filetages internes et externes, tout comme le porte-outil. De plus, vous pouvez utiliser le même outil pour réaliser des filetages de diamètres différents, à condition que le pas soit le même.

Sûr Usinage Opérations :

Les copeaux courts et les faibles efforts de coupe minimisent le risque d'arrêt d'usinage. En cas de défaillance de l'outil, il est peu probable que la pièce soit endommagée, car le diamètre de la fraise à fileter est plus petit que le filetage, de sorte que l'outil ne se coince pas.

Difficile à Usinage Matériaux :

Des conditions de coupe supérieures permettent le filetage à la fraise de matériaux tels que l'acier trempé d'une dureté allant jusqu'à 65 HRC, le titane et d'autres matériaux considérés comme difficiles à usiner.

Filetage trou borgne Usinage  :

Le filetage à la fraise produira un profil de filetage complet du haut vers le bas du trou. Mais lors du taraudage, vous devez percer plus profondément, car le taraud commence à former un profil de filetage complet sur le troisième filetage.
