Comment mesurer la fréquence à l'aide d'un multimètre ?

Mesure de fréquence avec un multimètre numérique

La fréquence est le nombre de cycles effectués en une seconde de temps. Il existe différents types de multimètres capables de mesurer la fréquence. Le courant alternatif et d'autres signaux électriques possèdent une fréquence qui affecte le fonctionnement d'un appareil. En utilisant un multimètre, nous pouvons mesurer plusieurs quantités telles que la tension, le courant, la résistance, la capacité, la température de fréquence et la continuité, etc. et tester les composants électriques et électroniques tels que les résistances, les condensateurs, les diodes, les transistors et les câbles et fils, etc.

Dans cet article, nous allons étudier comment un multimètre mesure la fréquence et quels sont les facteurs qui affectent sa lecture.

Principe de fonctionnement

Un multimètre numérique capable de mesurer la fréquence possède un circuit de détection de crête. Le compteur mesure le temps entre les deux crêtes consécutives (crête de la forme d'onde) à l'aide du circuit de détection de crête. il détecte le pic de la forme d'onde d'entrée et démarre la minuterie. Lorsque le prochain pic de la forme d'onde est détecté, il arrête la minuterie. Le compteur calcule la fréquence en utilisant le temps entre les deux crêtes de la forme d'onde.

Fréquence de mesure

Tout multimètre numérique capable de mesurer la fréquence a "Hz" écrit n'importe où sur le cadran et sur les ports où les sondes sont insérées. Il peut également partager une place sur le cadran avec "VAC" ou "V ~".

Il existe deux méthodes pour mesurer la fréquence sur un multimètre. Si votre multimètre a un emplacement dédié sur le cadran, suivez cette méthode.

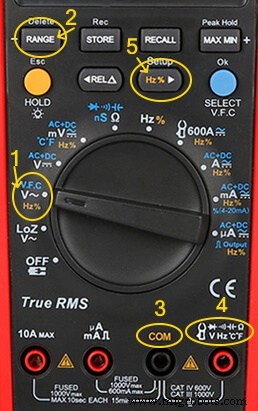

Méthode 1

• Allumez le lecteur en appuyant sur le bouton ON/OFF.
• Tournez le cadran sur "Hz", il partage une place sur le cadran avec toute autre fonction telle que "VAC ou V~". En appuyant sur le bouton "shift", accédez à l'option secondaire et commencez à mesurer la fréquence. « Hz » s'affiche à l'écran pour confirmer que le multimètre est passé à la mesure de fréquence.

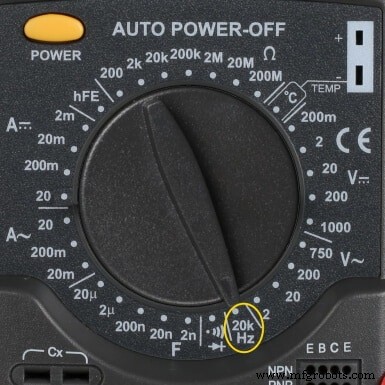

• Certains multimètres ont un point dédié à la mesure de la fréquence sur le cadran sur lequel est écrit "Hz".
• Insérez d'abord la sonde noire dans le port "COM".
• Insérez ensuite la sonde rouge dans le port sur lequel est écrit "Hz".

• Connectez d'abord le fil noir puis le fil rouge au point de mesure.
• Notez la lecture de l'affichage.
• Si votre multimètre a différentes plages, réduisez la plage pour obtenir une lecture précise. La plupart des multimètres ont un bouton "gamme automatique" pour sélectionner la gamme appropriée en fonction de la lecture.
• Lorsque vous avez terminé, retirez d'abord le fil rouge, puis le fil noir.
• Retirez les fils noir et rouge des ports des compteurs.
• Éteignez le multimètre ou tournez le cadran sur "mesure de tension" pour éviter tout dommage potentiel en cas de réutilisation rapide.

Méthode 2 :

Certains multimètres ont un bouton séparé pour "Hz". Pour ces compteurs, suivez la procédure suivante.

• Allumez le lecteur en appuyant sur le bouton ON/OFF.
• Tournez la molette sur "VAC ou V~".
• Sélectionnez la plage de tension maximale, si le multimètre n'a pas de fonction de plage automatique.

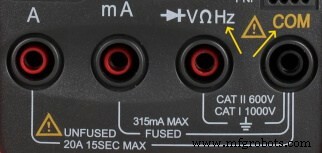

• Insérez d'abord la sonde noire dans le port "COM".
• Insérez ensuite la sonde rouge dans le port portant l'inscription "V Ω" ou "Hz".
• Connectez d'abord le fil noir puis le fil rouge au point de mesure. L'échange des dérivations n'affecte pas la lecture.
• Appuyez sur le bouton "Hz" pour passer à la mesure de fréquence.
• Notez la lecture de l'affichage.
• Si possible, réduisez la plage pour obtenir une lecture précise. La fonction de plage automatique sélectionne la plage appropriée en fonction de la lecture.
• Lorsque vous avez terminé, retirez d'abord le fil rouge, puis le fil noir.
• Retirez les fils noir et rouge des ports des compteurs.
• Éteignez le multimètre ou tournez le cadran sur "mesure de tension" pour éviter tout dommage potentiel en cas de réutilisation rapide.

Problèmes rencontrés lors de la mesure de fréquence

De nombreux problèmes peuvent affecter la lecture de la fréquence d'un multimètre. Nous pouvons réduire certains d'entre eux pour obtenir une lecture précise.

Plage du compteur

La fiche technique d'un multimètre indique la fréquence la plus basse et la plus élevée que le compteur peut mesurer avec précision. Si la fréquence d'entrée tombe en dessous de la plage, le multimètre peut afficher une lecture proche de la lecture réelle mais pas assez précise. La même chose se produira à une fréquence plus élevée au-dessus de la plage. Les compteurs peuvent ne pas suivre la fréquence réelle et afficher des lectures inférieures ou afficher une surcharge "OL".

Par conséquent, il est nécessaire de connaître la plage du compteur et la fréquence approximative du signal d'entrée.

Distorsion du signal d'entrée

Si le signal d'entrée présente une distorsion de fréquence, cela peut affecter la lecture du multimètre et entraîner une incertitude dans la lecture. La lecture peut également fluctuer. Le signal peut être filtré du bruit en utilisant un filtre passe-bas.

Radiation du signal

Parfois, le multimètre peut relever la lecture de la fréquence sans que les sondes ne touchent la ligne. cela peut se produire en raison des lignes non blindées qui agissent comme des antennes pour rayonner les EMI (interférences électromagnétiques). Le compteur capte le signal, l'amplifie et le mesure et affiche la lecture. Il peut être exact ou non. Par conséquent, il est préférable de connecter physiquement les sondes au fil.

Pourquoi mesurons-nous la fréquence ?

Mesurer la fréquence est important car les circuits et les machines sont conçus pour fonctionner à des fréquences spécifiques. Ils fonctionnent soit à fréquence fixe, soit à fréquence variable lorsque la sortie en dépend.

Un tel exemple est un moteur électrique à courant alternatif dont la vitesse est directement proportionnelle à la fréquence de l'alimentation secteur. Un moteur ou un transformateur conçu pour fonctionner à 50 Hz fonctionnera à une vitesse plus élevée s'il est connecté à une alimentation de 60 Hz. De même, un moteur et un transformateur de 60 Hz seront plus lents s'ils fonctionnent sur une alimentation de 50 Hz. Voici une question intéressante pour vous :) Est-il possible de faire fonctionner un transformateur 50 Hz sur une fréquence de 5 Hz ou 500 Hz ?.

Bon à savoir :La fréquence ne peut pas être mesurée à l'aide d'un multimètre analogique. Seuls les multimètres numériques dédiés dotés de fonctionnalités spécifiques (comme le bouton Auto Hz dédié ou la borne Com séparée) peuvent être utilisés pour mesurer la fréquence dans différentes plages, même jusqu'à 100 kHz ou plus.
