Maîtrisez Fusion 360 sur une machine Haas : Conseils d'experts – Partie 1

Fusion 360 collabore étroitement avec Haas Automation pour réduire la douleur de la mise en place avec votre machine Haas et Fusion 360. Jetez un œil aux conseils suivants pour travailler plus intelligemment, pas plus dur, et restez à l'écoute pour la Partie 2, où nous partagerons encore plus de conseils !

En tant que machiniste, il n'y a rien de plus frustrant que d'essayer d'équilibrer le temps entre l'optimisation des programmes vs. le démarrage de la machine. Dans un monde idéal, vous minimiseriez chaque rétractation et rogneriez chaque seconde de coupe à vide tout en faisant quelques calculs fantaisistes sur les avantages d'un changement d'outil supplémentaire pour un outil dédié.

Personne ne veut exécuter un programme inefficace ou voir une machine attendre un programme. Alors, regardons trois conseils pour utiliser Fusion 360 avec votre machine HAAS.

1. Réduire les mouvements d'avance

Les mouvements d'avance sont un mal nécessaire dans notre monde. Autant nous détestons voir notre machine bouger lentement, ils sont là pour protéger l'outil — spécifiquement quand il entre en contact avec le matériau ou se déplace à un débit d'avance plus lent près de votre composant. Il y a quelques astuces à l'intérieur de Fusion 360 pour vous aider à réduire ces mouvements d'avance lents.

Prenez un parcours d'outil de contour 2D ou de chanfrein, par exemple. Le comportement par défaut sûr est d'avancer depuis le haut du brut plus un peu plus pour le dégagement. C'est une façon sûre d'usiner. Cependant, si la poche que vous usinez avec le contour 2D est profondément à l'intérieur de votre pièce, avancer tout le chemin depuis le haut du brut peut être un spectacle douloureux à regarder.

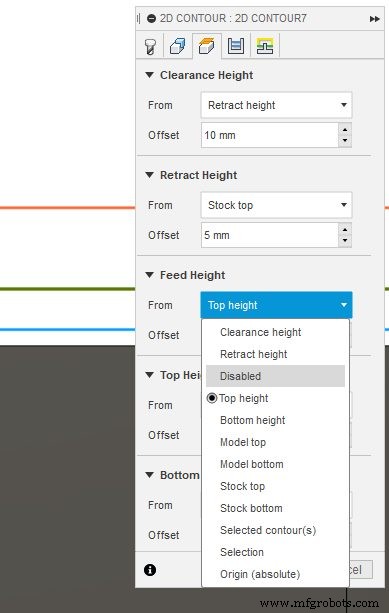

Saviez-vous que vous pouvez désactiver la hauteur d'avance ? La machine passera maintenant dans la coupe au taux d'avance d'entrée beaucoup plus élevé, plutôt que le taux d'avance de plongée plus lent utilisé par défaut. C'est aussi une bonne astuce pour les opérations de chanfreinage, aidant à réduire ces temps de cycle.

2. Utiliser G0 (Propriété de post-traitement)

Faisons un pas en arrière jusqu'à quand vous avez appris à exécuter du G-code pour la première fois. Vous vous souvenez probablement d'avoir écrit manuellement votre premier programme avec des G1 pour les mouvements linéaires et des G2 et G3 pour les arcs. Vous vous souvenez probablement aussi que G0 était le mouvement rapide. Aller de X0 à X10 aussi vite que la machine le peut. Vous avez peut-être remarqué que Fusion 360 n'utilise pas les G0 par défaut. Mais pourquoi n'utiliserions-nous pas la façon la plus efficace de déplacer la machine ?

Eh bien, les G0 peuvent avoir des problèmes. Avec G0, vous pouvez avoir quelque chose appelé un « mouvement en jambe de chien ». Je ne rentrerai pas dans les détails complets, mais un mouvement en jambe de chien est où la machine termine un mouvement dans un axe avant un autre. Cela cause une interpolation non-linéaire (voir le diagramme ci-dessous). Bien que nous commencions et finissions au même endroit, le parcours d'outil G1 prend une route linéaire droite. Alors que le G0 termine le mouvement dans l'axe y avant l'axe x. Dans ce cas, cela cause une collision sur notre pièce.

Maintenant que nous connaissons les problèmes que nous avons avec les mouvements G0, quelles sont nos options ?

Le comportement par défaut de Fusion 360 avec une machine HAAS est de sortir des G1 là où iraient généralement les G0. Et puis utiliser un « taux d'avance d'engagement élevé », qui est une propriété de post-traitement.

Cependant, si vous souhaitez utiliser des G0 pour réduire le temps non productif sur votre machine, vous pouvez sélectionner la propriété de post-traitement Utiliser G0. Cela utilisera maintenant des mouvements G0 pour la transition dans et entre les parcours d'outils. Cela comporte le risque que ces mouvements en jambe de chien se produisent. Cependant, il y a un paramètre sur votre contrôle HAAS appelé Paramètre 335 Mode Rapide Linéaire. Cela fera que les G0 se comportent comme des G1.

3. Maîtriser la simulation de machine

Fusion 360 a révolutionné notre façon de penser l'intégration entre la CAO et la FAO. Une solution intégrée donne les bons outils aux bonnes personnes. La capacité d'ajouter simplement des fixations et du maintien de pièce à vos conceptions FAO vous permet de voir l'image complète lors de la programmation. Tout en référençant les hauteurs depuis votre géométrie de maintien de pièce.

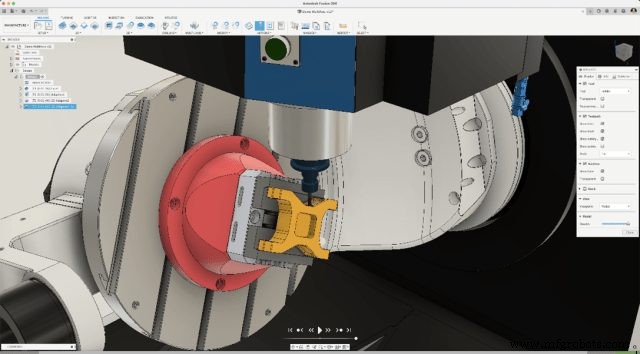

Allant un pas plus loin, nous avons la simulation de machine dans Fusion 360 à utiliser avec votre machine HAAS. Nous avons une bibliothèque complète de machines-outils CNC HAAS gratuite à utiliser. Télécharger le modèle de machine et le sélectionner dans votre mise en place animera les mouvements de la machine pendant la simulation du parcours d'outil. Avec la bibliothèque de machines HAAS étant préconfigurée et gratuite à utiliser, il n'y a aucune excuse pour ne pas simuler les mouvements de la machine pour cette couche de vérification supplémentaire.

Prêt à commencer ? Obtenez une intégration plus rapide pour votre machine CNC Haas Automation avec Fusion 360.
