Modification et création d'assemblages avec E3.series

Dans cet article, vous pouvez vérifier comment la création et l'édition d'assemblages peuvent être effectuées dans E3.series. Les nouvelles options permettent de modifier plusieurs fonctionnalités pour les assemblages dans la base de données E3.series. Visionnez l'intégralité de l'article vidéo pour en savoir plus sur ces options et optimiser davantage vos projets.

Création rapide d'assemblages dans la feuille de projet

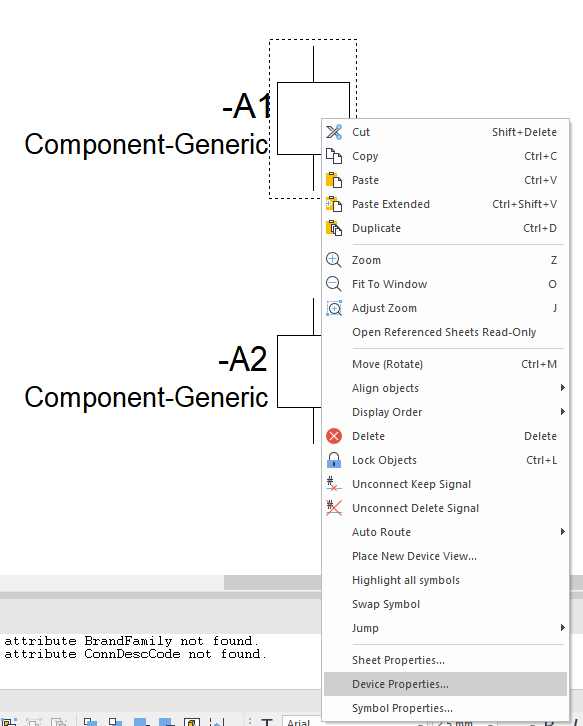

La création d'assemblages dans E3.series est simple et rapide. Une fois que vous avez inséré deux symboles de composants génériques dans la feuille de projet, vous pouvez cliquer avec le bouton droit sur l'appareil souhaité et accéder aux "Propriétés de l'appareil".

Dans la fenêtre "Périphérique", l'option "Créer un assemblage" est sélectionnée. Automatiquement, dans la fenêtre "Périphériques", l'assemblage est créé.

Les symboles restants peuvent être ajoutés à l'assemblage en marquant "Déplacer vers l'assemblage" et en sélectionnant celui que vous souhaitez ajouter.

Édition intelligente dans la base de données

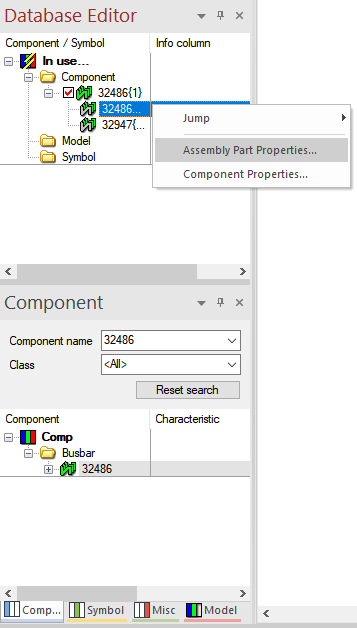

Pour une édition intelligente des assemblages, ouvrez l'éditeur de base de données dans "Outils" et "Démarrer l'éditeur de base de données". Sélectionnez ensuite l'assemblage souhaité et, avec le bouton droit de la souris, cliquez sur "Modifier". De cette façon, l'élément sélectionné sera ouvert en mode édition, vous permettant de sélectionner l'option "Propriétés de la pièce d'assemblage".

Propriétés des pièces d'assemblage

Certains paramètres d'édition des assemblys dans la base de données sont :

• Nom
• Version
• Poste
• Hériter la désignation de l'appareil
• Autres
