Inducteurs en série et parallèles

Lorsque les inductances sont connectées en série, l'inductance totale est la somme des inductances des inductances individuelles. Pour comprendre pourquoi il en est ainsi, considérez ce qui suit :la mesure définitive de l'inductance est la quantité de tension tombée à travers une inductance pour un taux de variation de courant donné.

Si les inductances sont connectées ensemble en série (partageant ainsi le même courant et voyant le même taux de changement de courant), alors la tension totale chute à la suite d'un changement de courant s'ajoutera à chaque inducteur, créant une tension totale plus élevée que l'un ou l'autre des inducteurs individuels seuls. Une tension plus élevée pour le même taux de variation du courant signifie une inductance plus élevée.

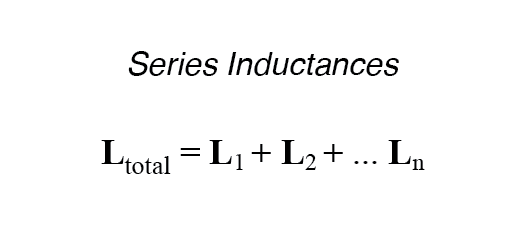

Ainsi, l'inductance totale des inductances en série est supérieure à l'une des inductances des inductances individuelles. La formule de calcul de l'inductance totale en série est la même que pour le calcul des résistances en série :

Lorsque les inductances sont connectées en parallèle, l'inductance totale est inférieure à l'une des inductances des inductances parallèles. Encore une fois, rappelez-vous que la mesure définitive de l'inductance est la quantité de tension tombée à travers une inductance pour un taux de variation de courant donné.

Étant donné que le courant à travers chaque inductance parallèle sera une fraction du courant total et que la tension à travers chaque inductance parallèle sera égale, une modification du courant total entraînera une chute de tension moindre dans le réseau parallèle que pour l'une des inductances considérées séparément. En d'autres termes, il y aura moins de chute de tension dans les inductances parallèles pour un taux de variation de courant donné que pour n'importe laquelle de ces inductances considérées séparément, car le courant total se divise entre les branches parallèles.

Moins de tension pour le même taux de variation de courant signifie moins d'inductance.

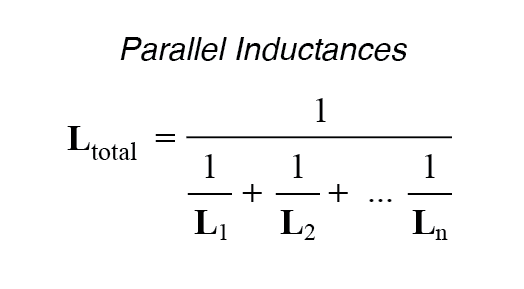

Ainsi, l'inductance totale est inférieure à l'une des inductances des inducteurs individuels. La formule de calcul de l'inductance totale parallèle est la même que pour le calcul des résistances parallèles :

AVIS :

• Les inductances s'ajoutent en série.
• Les inductances diminuent en parallèle.
