Créer une table de connexions complète dans E3.series 2021 – Guide complet

Dans cet article, découvrez comment travailler avec la table de connexions dans E3.series. Elle permet de manipuler toutes les informations relatives aux connexions insérées dans le projet, et avec les nouvelles options d'E3.series 2021, votre projet devient bien plus complet. Regardez la vidéo complète et optimisez vos processus !

Connecteurs en vue multilignes

Les connecteurs sont initialement ajoutés à la feuille de dessin sous forme de broches simples, et leur vue multilignes est représentée. Pour ce faire, effectuez un clic droit sur le connecteur souhaité et sélectionnez « Placer broches simples ». L'aperçu du composant est également représenté par la fenêtre « Aperçu ».

Insertion de la vue multilignes

Si vous ne l'avez pas activé dans votre projet, faites un clic droit sur le menu supérieur de l'interface et sélectionnez « Aperçu ».

Essayez dès maintenant l'outil E-CAE E3.series leader du marché avec des formations techniques !
Cliquez sur la bannière ci-dessous

Connexions à extrémité libre et fils par défaut

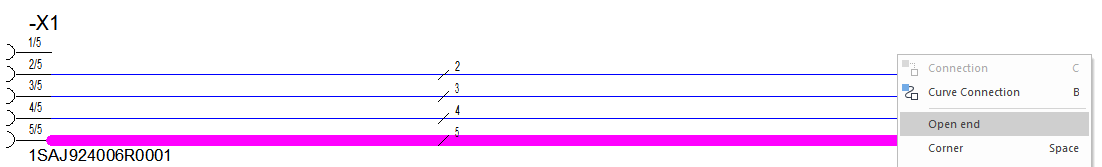

Ensuite, les connexions sont ajoutées de manière multiple et instantanée à tous les connecteurs avec l'option « Multi-Connexion », et terminées avec l'option « Extrémité libre ».

Connexions à extrémité libre

Les fils par défaut sont ajoutés à toutes les connexions avec l'option « Insérer fil par défaut ».

Regardez la vidéo complète

Abonnez-vous à notre chaîne YouTube pour plus de vidéos techniques.

Nouvelles informations dans la table de connexions

La table de connexions peut être activée via « Affichage - Table de connexions » et les nouvelles informations présentées par E3.series 2021 sont les suivantes :

Longueur non mesurée et longueur physique dans la table de connexions E3.series

• Non mesurée : Détermine si la longueur de la connexion doit être à l'échelle ou non. Pour définir ou supprimer la propriété, cliquez sur la case à cocher.
• Longueur physique : Spécifie la longueur physique de la connexion. Si la longueur est à l'échelle, elle sera calculée automatiquement. Si la longueur n'est pas à l'échelle, elle peut être modifiée. Pour ce faire, cliquez sur la ligne de la valeur à modifier et entrez la nouvelle valeur.
