Optimiser la documentation des bornes avec CAE E3.series : Guide étape par étape

Dans cet article, découvrez comment documenter vos schémas électriques avec la génération de plan de bornes. E3.series permet la génération intelligente de ces tableaux instantanément. Les informations qu'ils contiennent sont directement liées au reste du projet et sont automatiquement mises à jour. Regardez la vidéo complète et optimisez vos processus !

Comment générer le plan de bornes

Avec un projet ouvert préalablement, la feuille de bornes est générée via l'option « Insertion » - « Plan de bornes ». Dans la fenêtre de définition des configurations, il est possible de choisir le type d'organisation du tableau, le nom, le type de feuille, les définitions externes et internes, parmi d'autres options présentées dans la figure ci-dessous.

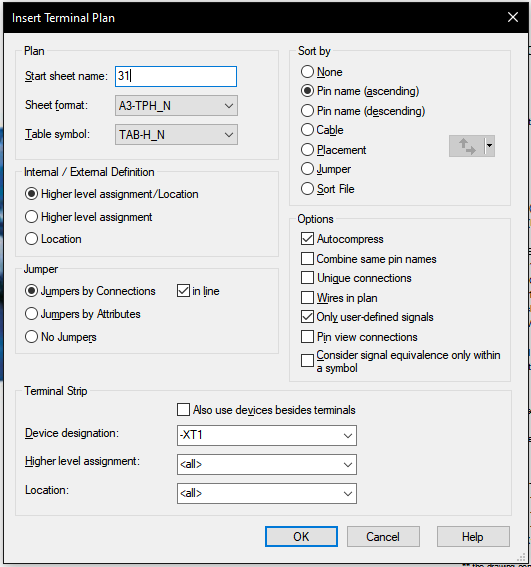

Paramètres pour l'insertion du plan de bornes

Dans cet exemple, les définitions étaient les suivantes :

• Nom de la feuille : « 31 » ;
• Format de la feuille : « A3-TPH_N » ;
• Symbole de tableau : « TAB-H_N » ;
• Ordre des broches croissant ;
• Désignation du dispositif : « -XT1 ».

Essayez dès maintenant l'outil E-CAE E3.series leader du marché avec des formations techniques !

Cliquez sur la bannière ci-dessous

Propriétés du tableau

Il est également possible de réorganiser l'emplacement de la feuille dans les dossiers du projet. Pour ce faire, effectuez un clic droit sur la feuille et cliquez sur « Propriétés de la feuille ». Ensuite, dans le champ « Type de document », sélectionnez l'endroit où vous souhaitez positionner la feuille.

Définition des propriétés de la feuille

Dans cet exemple, l'option « 04-Plan de bornes » a été sélectionnée.

Regardez la vidéo complète

Abonnez-vous à notre chaîne YouTube pour plus de vidéos techniques.

Informations interconnectées

Les informations contenues dans le tableau sont liées au reste du projet et nous pouvons accéder au schéma pour visualiser les éléments.

Les informations sont interliées avec le reste du projet.

Il suffit de faire un clic droit sur l'élément souhaité et de sélectionner « Aller à » - « Aller au schéma ».
