Comment créer un schéma électrique avec CAE E3.series

Dans cet article, vous pouvez vérifier comment la création d'un schéma électrique peut être effectuée dans E3.series. La création est simple, intuitive et avec les fonctionnalités intelligentes de la série E3. les processus deviennent complètement optimisés et efficaces, de sorte que le temps de conception de vos projets soit le plus court possible. Voir l'article vidéo complet !

Paramètres initiaux

Dans un premier temps, la grille est définie pour les fiches du projet et la langue souhaitée est sélectionnée. Les paramètres électriques du projet sont accessibles dans "Outils" et "Paramètres" ou par le "S" touche du clavier.

Ensuite, trois feuilles de calcul sont ajoutées, avec les noms respectifs de :1, 2 et 3.

Essayez MAINTENANT l'outil E-CAE E3.series leader de l'industrie dans le monde avec des cours de formation technique !

Cliquez sur la bannière ci-dessous

Avec la première feuille sélectionnée, deux sous-circuits égaux sont ajoutés. L'ajout se fait simplement en faisant glisser les composants de la bibliothèque sur la feuille de projet.

Références croisées

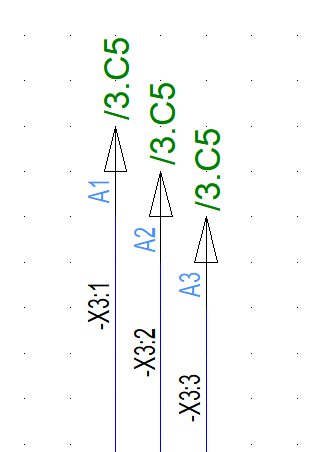

Ensuite, des références croisées sont insérées aux connexions ouvertes des sous-circuits.

En plus des références croisées dans le sous-circuit de la deuxième feuille, les noms sont établis automatiquement, et pour les autres références, il est possible de renommer avec la touche "F2" ou avec le bouton droit de la souris sous le texte et "Texte Propriétés".

Pour les deuxième et troisième feuilles, 3 connecteurs sont insérés dans la conception pour continuer les références croisées des sous-circuits.

Après avoir correctement renommé les références, elles sont mises en évidence avec le numéro et l'emplacement sur la fiche du projet.

Cela peut être fait dans la même feuille et également sur des feuilles différentes.

Types de rapports

Enfin, la liste des matériaux et contenus sont ajoutés via « Outils » et « Rapports ». E3.series permet plusieurs options de rapport :

• Contenu ;
• Bill of Materials ;
• Connexion ;
• Câbles ;
• Entre autres.

Dans différents formats tels que :

• Fiche de projet ;
• Excel ;
• Mot ;
• Accès ;
• ASCII.

Voir la vidéo complète ci-dessous
