Comment créer un prototype avec des étapes et des conseils

La création d'un prototype est une étape importante dans le processus de développement d'un produit. Il vous permet de créer un modèle de travail de votre produit ou service avant son lancement effectif et d'obtenir les commentaires de clients potentiels. Dans cet article, nous verrons comment créer un prototype et quelques conseils pour réussir à chaque fois.

Qu'est-ce qu'un prototype ?

Un prototype est un modèle approximatif ou une version préliminaire de quelque chose qui est encore en cours de développement ou de création. Dans le monde de la conception et du développement de produits, le prototypage fait référence à la création de conceptions préliminaires utilisées pour tester des idées et valider des concepts avant le début de la production complète.

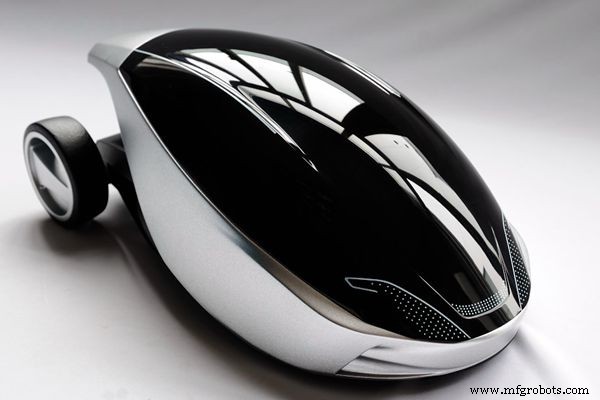

Qu'est-ce qu'un prototype physique ?

Un prototype physique est une représentation physique de votre produit ou de votre idée. Cela peut aller d'une découpe en carton à un modèle CNC ou imprimé en 3D. Un prototype fonctionnel est un prototype physique qui peut être utilisé pour valider la fonctionnalité de votre produit ou de votre idée. Cela peut aller d'une maquette de votre application à un modèle fonctionnel de votre produit.

Pourquoi créer un prototype ?

Il existe deux principaux types de prototypes :physiques et virtuels. Un prototype physique est une version réelle en trois dimensions du produit en cours de conception. Ils sont souvent utilisés pour tester la fonctionnalité et l'apparence réelles d'un produit.

Les prototypes virtuels, en revanche, sont des modèles générés par ordinateur du produit. Ils peuvent être utilisés pour analyser des éléments tels que divers paramètres et assemblages. Voici pourquoi vous devez créer un prototype.

1. Il vous permet de tester et d'améliorer la fonctionnalité de votre conception.

Le premier prototype est généralement la version la plus basique de votre idée de produit. Il s'agit du prototype que vous utilisez pour tester la faisabilité de votre produit ou de votre idée.

Plusieurs fois, votre idée fonctionne en théorie. Ce n'est que lorsque vous commencez à le créer que vous rencontrez une faille dans votre pensée. C'est pourquoi une raison importante pour développer le premier prototype est de tester la fonctionnalité de votre idée. Vous ne connaîtrez jamais les problèmes et les défis du design tant que vous n'aurez pas commencé à faire passer vos idées de la théorie à la réalité.

2. Cela encourage les gens à vous prendre plus au sérieux.

Lorsque vous rencontrez un professionnel avec un prototype à la main - de votre propre avocat à des investisseurs potentiels - vous vous démarquez des dizaines de personnes aux idées vagues. Au lieu de cela, vous serez considéré comme un professionnel axé sur les objectifs, et pas seulement comme un inventeur avec une idée potentielle.

3. Il crée des moyens de tester les performances de divers matériaux.

Par exemple, vous voudrez peut-être utiliser du métal à l'origine - jusqu'à ce que vous testiez son prototype et réalisiez que le plastique fonctionne mieux avec moins de coûts dans votre application particulière. Faire des prototypes vous aidera à déterminer le meilleur matériau.

4. Cela vous aidera, vous et votre équipe, à présenter vos produits et à prendre des décisions plus efficacement.

Lorsqu'il s'agit de présenter un produit, le prototypage est essentiel. Un prototype est un échantillon, un modèle ou une version précoce d'un produit conçu pour tester un concept ou un processus. Il permet aux concepteurs de prototypes d'apporter des modifications et des ajustements avant le début de la production de masse.

4 étapes simples pour créer un prototype de produit

Il y a 4 étapes simples dans le processus de prototypage avant d'avoir une idée de produit final. Un concepteur de prototype commence par :

• Créez des idées de produits en pensant au public cible.
• Créez une esquisse de concept ou un prototype visuel avec codage et conception d'image dans un programme de dessin numérique.
• Création d'un prototype de produit.
• Postulez pour terminer pour obtenir le prototype final.

1. Répertoriez les informations sur votre idée

Lorsque vous avez une idée commerciale, il est important de créer des prototypes pour tester la faisabilité de votre produit final. Le prototypage vous aide à comprendre ce que veulent vos clients et comment ils interagiront avec votre produit. Les prototypes de base vous permettent également d'apporter des modifications à votre produit avant d'investir trop de temps et d'argent dans le développement d'un produit final.

2. Prêt pour la conception de prototypes

Si vous avez réfléchi à des idées commerciales, il y a de fortes chances que vous ayez quelques concepts qui vous passionnent. Mais comment prendre ces idées et les transformer en prototype numérique ? Et comment savez-vous si votre idée est réalisable à fabriquer ?

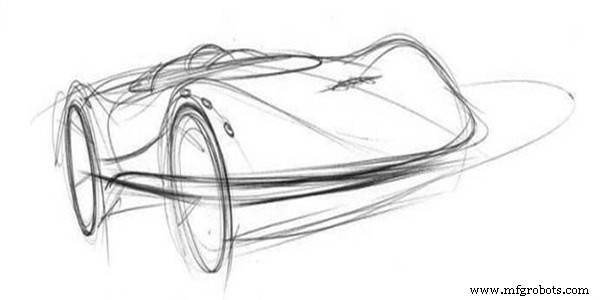

2.1 Faire un croquis

L'esquisse commence à partir de la forme du côté. Considérant la meilleure combinaison de la ligne de séparation et de l'ensemble. Les croquis sont principalement une création approximative, qui doit prendre en compte l'homme-machine, la forme structurelle, la méthode de démontage, le matériau, etc., à mesure que le plan de conception s'approfondit et progressivement il sera différent. Généralement, trois vues peuvent être dessinées pour montrer l'apparence et la structure du produit sous plusieurs angles.

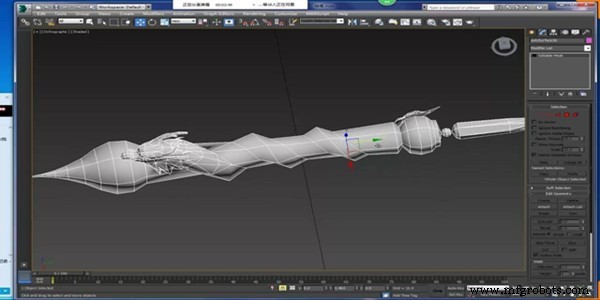

2.2 Modélisation 3D

En utilisant un logiciel 3D, il peut construire le modèle physique du produit dans l'espace 3D virtuel. La pile interne et les dimensions approximatives peuvent être rapidement établies pour comprendre le rapport de taille approximatif. Les logiciels de modélisation CAO couramment utilisés incluent Solidworks, Catia, Pro/E, UG, etc.

2.3 Créer des images avec effet

Avant que les vrais produits physiques ne soient disponibles, utilisez un logiciel pour colorer le modèle 3D, montrant différents angles et différentes combinaisons de couleurs. Les images d'effet sont bonnes pour la promotion de l'affichage en ligne. Grâce à la comparaison de différents effets sur le logiciel, le meilleur schéma de correspondance des couleurs du produit peut être obtenu à l'avance.

3. Faire un prototype physique

Il est indispensable de réaliser un prototype de produit pour avoir une idée approximative. Il est important de fabriquer un prototype simple pour économiser les coûts de production sur les matériaux coûteux si l'esquisse virtuelle présente des défauts.

Il existe de nombreuses méthodes différentes pour créer des prototypes, chacune avec ses propres avantages et inconvénients. Parmi les plus courants, citons l'impression 3D, le prototypage CNC et la coulée sous vide.

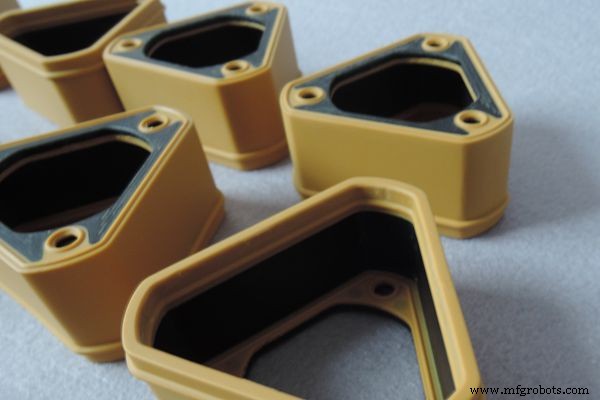

Impression 3D

Elle relève d'une des techniques de fabrication du domaine du prototypage dite « fabrication additive ». L'impression 3D est une excellente idée pour fabriquer le produit physique en suivant une conception assistée par ordinateur. Le processus de conception comprend des dessins générés électroniquement avec une esquisse numérique sur des logiciels tels que SolidWorks, Creo et bien d'autres.

Les bibliothèques de programmation tierces, telles que 123D Design et Tinkercad d'Autodesk, permettent aux utilisateurs de créer des objets 3D sans avoir besoin d'un logiciel de CAO coûteux. Les équipements industriels, tels que les imprimantes 3D, peuvent être coûteux, mais le coût de l'impression 3D a chuté rapidement ces dernières années.

Avantages：

-C'est un processus rapide, une fois le modèle 3D créé, il peut être imprimé rapidement. Le produit physique peut être testé avant la conception finale.

-C'est une méthode relativement économique. Les erreurs liées à la taille et à la conception peuvent être éliminées dès les premières étapes en créant des modèles 3D plutôt qu'en produisant en masse le produit réel.

-Les prototypes imprimés en 3D peuvent avoir des conceptions et des détails très complexes qui ne seraient pas possibles avec d'autres méthodes de prototypage.

Inconvénients ：

-Les matériaux utilisés dans l'impression 3D ne sont pas aussi solides ou durables que ceux utilisés dans d'autres méthodes de fabrication, ils peuvent donc ne pas convenir à toutes les applications.

-Les prototypes imprimés en 3D peuvent prendre du temps et coûter cher à produire si la conception est complexe ou compliquée.

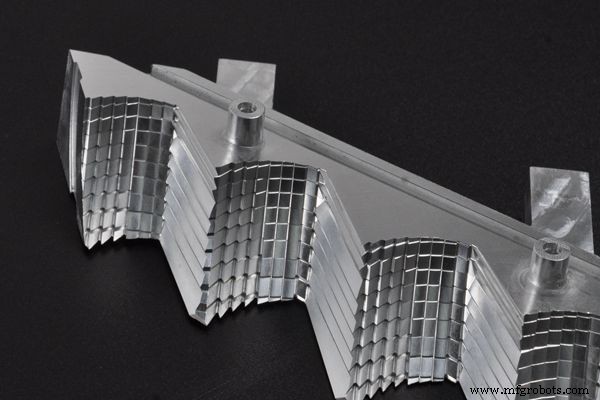

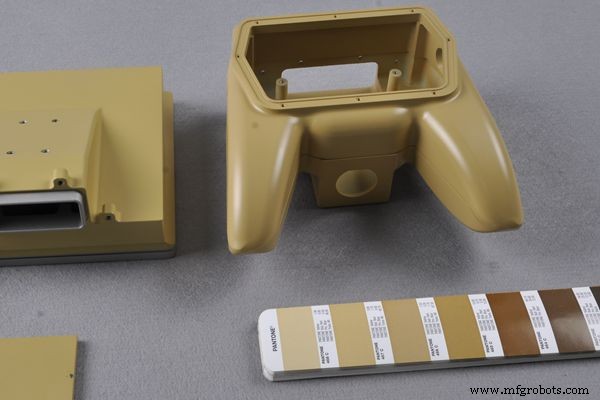

Prototypage CNC

Si vous recherchez des clients potentiels pour votre produit ou service, le prototypage CNC est une solution rentable. C'est un processus de fabrication populaire pour créer des prototypes précis et durables. C'est également un excellent moyen d'obtenir des prototypes en métal et en plastique dans les ateliers d'usinage.

Le prototypage CNC est un processus d'utilisation de conceptions CAO pour créer des prototypes physiques à partir de modèles 3D. Il est souvent utilisé pour collecter des fonds pour le développement de nouveaux produits ou pour réduire le coût élevé des méthodes de prototypage traditionnelles.

Avantages：

-Le prototypage CNC est une méthode très précise, permettant des tolérances serrées et des détails fins.

-Les matériaux utilisés dans le prototypage CNC sont généralement très solides et durables, ce qui les rend adaptés aux applications à fortes contraintes.

-Il peut être utilisé pour créer des prototypes à partir d'une large gamme de matériaux, y compris divers matériaux plastiques et métalliques.

Inconvénients ：

-Le prototypage CNC est une méthode coûteuse, en raison du coût de l'équipement et de l'expertise requise.

-Le prototype dépend de la machine. C'est un processus qui prend du temps, en particulier pour les conceptions complexes.

-Un équipement et une formation spécialisés sont nécessaires pour produire des prototypes CNC.

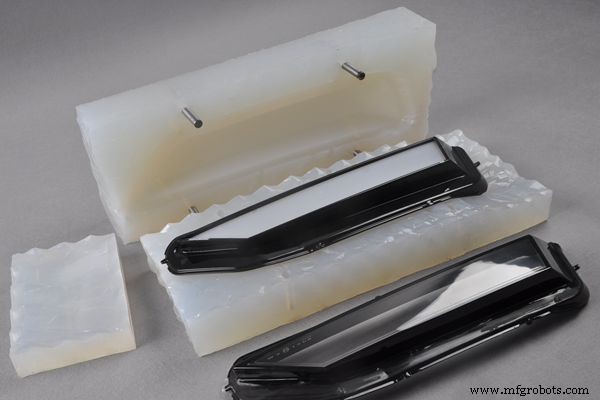

Moulage sous vide

La coulée sous vide est une méthode polyvalente et relativement peu coûteuse pour créer des prototypes à partir d'une large gamme de matériaux. Ce processus consiste à créer un moule à partir d'un modèle maître imprimé en 3D ou usiné CNC, puis à verser un matériau liquide dans le moule et à le durcir sous vide. La coulée sous vide peut être utilisée pour fabriquer des prototypes à partir de matériaux thermoplastiques et thermodurcissables, ce qui en fait une bonne option pour un large éventail d'applications.

Avantages：

-La coulée sous vide est relativement peu coûteuse car les moules peuvent être réutilisés plusieurs fois.

-Les matériaux utilisés dans la coulée sous vide sont généralement flexibles et durables et peuvent être utilisés pour créer des prototypes adaptés aux tests fonctionnels.

-Il s'agit d'un processus évolutif, ce qui le rend bien adapté aux projets avec de petits lots de composants et de pièces.

Inconvénients ：

-Les moules utilisés dans la coulée sous vide sont généralement à usage unique, ce qui signifie que chaque prototype doit être coulé à partir d'un nouveau moule.

– C'est un processus plus lent que certaines autres méthodes, comme l'impression 3D.

-Les matériaux utilisés dans la coulée sous vide peuvent ne pas être aussi solides ou durables que ceux utilisés dans d'autres méthodes.

4. Prototype de test

Tester un prototype est important car il vous permet d'identifier tout problème potentiel avec votre produit avant sa mise sur le marché. Cela peut économiser du temps et de l'argent à long terme, tout en garantissant que votre produit est de la meilleure qualité possible. Il existe différentes manières de tester un prototype, notamment les tests utilisateur, les tests fonctionnels et les tests de résistance.

• Les tests utilisateurs impliquent de mettre votre produit entre les mains de vrais utilisateurs et de voir comment ils interagissent avec lui. Cela peut vous donner des informations précieuses sur des éléments tels que la convivialité et l'expérience utilisateur.
• Les tests fonctionnels sont une forme de test plus technique qui examine le fonctionnement de votre produit d'un point de vue technique. Cela peut vous aider à identifier les bogues ou problèmes potentiels qui doivent être corrigés avant la publication.
• Les tests de résistance sont un type de test qui simule des conditions réelles pour voir comment votre produit résiste. Cela peut être important pour les produits qui seront utilisés dans des environnements exigeants, tels que les équipements de plein air ou les dispositifs médicaux.

Globalement, chacune de ces méthodes de prototypage a ses propres avantages et inconvénients. Lors du choix de la meilleure méthode pour une application particulière, il est important de prendre en compte des facteurs tels que le coût, la vitesse, les propriétés des matériaux et la complexité de la conception. En fin de compte, la méthode de prototypage de produit parfaite dépendra de vos besoins et objectifs spécifiques.

5 astuces pour créer un prototype

Comprendre la propriété intellectuelle – il est important de comprendre la propriété intellectuelle et comment protéger vos idées. Vous ne voulez pas investir du temps et des ressources dans quelque chose que quelqu'un d'autre peut facilement copier. Consultez un conseil en brevets ou un conseiller en propriété intellectuelle pour commencer.

Accords de non-divulgation – Il est également important d'avoir un accord de non-divulgation (NDA) en place avant de commencer à partager votre idée avec d'autres. Cela vous aidera à vous protéger contre quelqu'un qui volerait votre idée.

Commentaires – Une fois que vous avez un prototype, il est important d'obtenir les commentaires des clients potentiels. Cela vous aidera à affiner votre produit et à vous assurer que c'est quelque chose que les gens veulent réellement.

Testez votre prototype – N'oubliez pas de tester votre prototype ! Assurez-vous qu'il est durable et peut résister aux rigueurs de l'utilisation.

Trouver un fabricant – Lorsque vous êtes prêt à produire en masse votre produit, il est important de trouver un fabricant en qui vous pouvez avoir confiance. Assurez-vous qu'ils ont de l'expérience avec le type de produit que vous fabriquez.

FAQ

1. Combien coûte la fabrication d'un prototype ?

Le coût de fabrication dépend entièrement de la taille, du type et de la conception du produit. Pour obtenir un devis en temps réel pour votre conception, téléchargez le fichier CAO ou envoyez votre message de projet via la page de devis sur notre site Web.

2. Où puis-je trouver un fabricant pour réaliser un prototype ?

WayKen propose des services de prototypage et a employé des ingénieurs expérimentés pour vous aider dans votre projet. Vous pouvez nous contacter à tout moment et obtenir des conseils professionnels.

3. Un échantillon fait maison compte-t-il comme un prototype officiel ?

Oui, si un échantillon fait maison fonctionne, on peut l'appeler un prototype officiel. Il n'a pas besoin d'utiliser les matériaux finaux ni d'être parfait.

Étape suivante :Créer votre propre prototype

Maintenant que vous avez vu comment créer un prototype de base, il est temps de commencer à penser à créer le vôtre. Le processus de création d'un prototype est important pour tout projet de développement de produit, car il vous permet d'explorer différentes options de conception, de visualiser le produit final et de vous assurer que tout s'enchaîne correctement.
