Maîtriser la documentation câbles et faisceaux avec E3.cable
Dans cet article, découvrez comment travailler avec différentes vues de connecteurs pour les projets de câbles et faisceaux avec E3.cable. Le projet peut être documenté de différentes manières rapidement et intelligemment. Regardez l'article avec vidéo complète et optimisez vos processus avec E3.series !
Insertion des connecteurs et fils

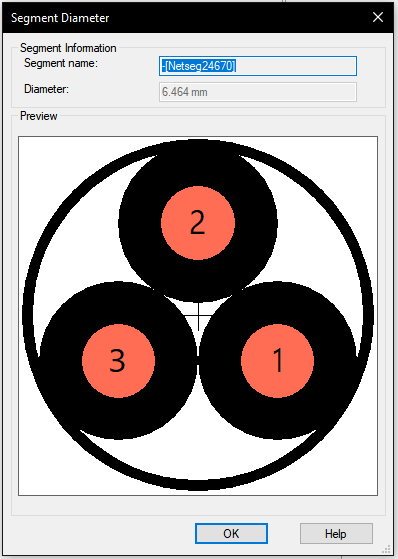

Le processus commence par l'insertion des connecteurs dans la feuille de projet. Pour ce faire, les composants sont facilement glissés depuis la bibliothèque et ajoutés comme dispositifs sur la feuille. Ensuite, les connexions sont réalisées avec la touche « C » ou avec les diverses options disponibles dans le coin supérieur de l'interface. Puis les fils standards sont insérés et le diamètre des segments peut être visualisé dans l'option « Diamètre du segment ».
Le connecteur utilisé est « DT04-3P » et les fils standards sont « H07V-K » et « 1.5-BK ».
Essayez dès maintenant l'outil E-CAE E3.series leader du marché avec des formations techniques !
Cliquez sur la bannière ci-dessous
Différents types de vues
La vue unifilaire peut être créée simplement en glissant le composant.
La vue multilignes utilise l'option « Placer broches simples ».
Les autres vues peuvent être ajoutées en accédant à la table des dispositifs du projet et, en cliquant droit sur le connecteur souhaité, en choisissant l'option « Placer nouvelle vue de dispositif ».
Regardez la vidéo complète
Abonnez-vous à notre chaîne YouTube pour plus de vidéos techniques.
E3.cable et E3.schematic
Il est possible de sélectionner, parmi d'autres options, la vue de côté, la vue de face et 3 options de tableau. La principale différence entre E3.schematic et E3.cable est la création, entre autres, de vues multilignes pour les connecteurs.
En savoir plus sur les possibilités de ce module E3.series sur le lien ci-dessous : E3.cable.
