Circuit du capteur d'eau :comment vérifier votre niveau d'eau avec

Ce n'est pas génial quand l'eau gâche ce circuit sur lequel vous travaillez depuis un certain temps. Et c'est encore plus frustrant quand ça fait mal à un appareil qui a besoin d'être protégé de l'eau ou de la pluie. Heureusement, nous avons une solution. Le circuit du capteur d'eau est tout ce dont vous avez besoin. Un circuit de capteur d'eau est également un projet amusant que vous pouvez construire pour aider à protéger vos appareils contre les dégâts des eaux. Donc, dans cet article, nous allons vous montrer comment fonctionne un circuit de capteur d'eau, son schéma et ses composants, plusieurs applications, et surtout, comment construire un circuit de capteur d'eau facile.

Es-tu prêt? Allons-y !

Comment fonctionne un capteur d'eau ?

Un capteur d'eau est un circuit simple, et c'est simplement un interrupteur à semi-conducteurs qui peut s'activer lorsqu'il détecte la présence d'eau. C'est aussi un circuit capable de supporter des charges alimentées par le secteur.

Alors, comment fonctionne ce circuit facile ? Bien qu'il existe différentes variantes du capteur d'eau, elles ont toutes une chose en commun.

De plus, les détecteurs d'eau détecteront quand il y a de l'eau dans des endroits où il ne devrait pas y avoir d'eau. Ou quand il y a une fuite d'eau.

Dégâts des eaux

Ainsi, lorsque vous placez un capteur d'eau dans des endroits ou des appareils qui ne devraient pas fuir ou contenir de l'eau, le capteur d'eau vous alertera soit par un son, soit par une indication.

Certains capteurs peuvent même vous envoyer une notification s'ils ont accès au Wi-Fi. Le capteur d'eau s'assurera toujours que vos appareils restent à l'abri des dégâts des eaux.

Circuit du capteur d'eau

Donc, dans cette section, nous allons discuter de quatre façons différentes de construire un circuit de capteur d'eau.

Capteur d'eau simple utilisant une maquette

Pour ce circuit, nous avons utilisé un transistor comme interrupteur car l'eau est un bon conducteur électrique. Ainsi, l'eau peut servir de déclencheur pour allumer le transistor.

Schémas

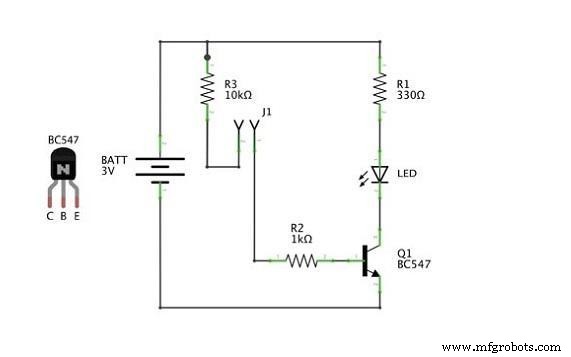

Schéma de circuit de capteur d'eau simple

Pour ce circuit, un transistor NPN allume/éteint l'indicateur LED. De plus, le parcours comporte également deux points de sonde (fils de liaison). Nous avons donc connecté un fil à la base du transistor via une résistance de limitation de courant. Pour le deuxième fil, nous l'avons connecté à la tension d'alimentation positive via une autre résistance de limitation de courant.

Ainsi, lorsque les deux fils de connexion touchent l'eau, il allume le transistor et crée le signal en allumant l'indicateur LED.

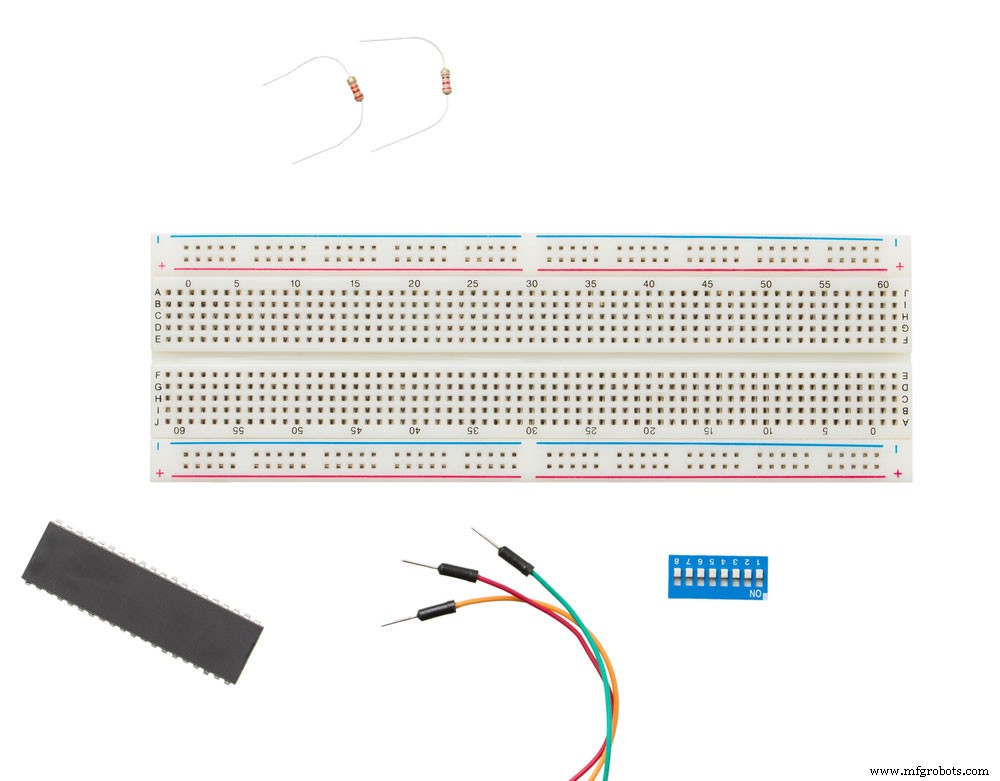

Composants

Étapes

La première chose à faire est de rassembler vos matériaux et vos outils. Une fois vos matériaux prêts, installez vos composants selon l'illustration ci-dessous :

Schéma de maquette

Pour une meilleure compréhension, connectez une extrémité de votre fil de connexion à la base du transistor NPN et connectez la seconde à la borne positive de votre tension d'alimentation.

N'oubliez pas de connecter ces fils de liaison via des résistances de limitation de courant (R3 et R2).

Remarque :le R3 est une résistance de limitation de courant pour éviter tout dommage si vous connectez par erreur le fil de connexion à la borne négative au lieu de la borne positive.

Ainsi, la valeur 10 k empêche le courant de dépasser une valeur basse de 0,3 mA.

De plus, ce circuit prouve que vous n'avez pas besoin d'une conception compliquée pour créer quelque chose d'utile.

Circuit de capteur d'eau utilisant un circuit intégré de minuterie 555

Voici un autre circuit de capteur d'eau ou circuit d'alarme de pluie que vous pouvez utiliser sur n'importe quel appareil que vous souhaitez protéger de la pluie ou de l'eau. La minuterie 555 de ce circuit fonctionne en mode astable. De plus, le courant d'émetteur libéré par le transistor BC548 est ce qui pilote le circuit intégré de minuterie 555.

Chaque fois que les sondes de ce circuit détectent de l'humidité, il allume le transistor et permet à un certain courant de circuler entre l'émetteur et la base.

D'un autre côté, si les sondes ne détectent pas l'humidité, le transistor ne s'allumera pas.

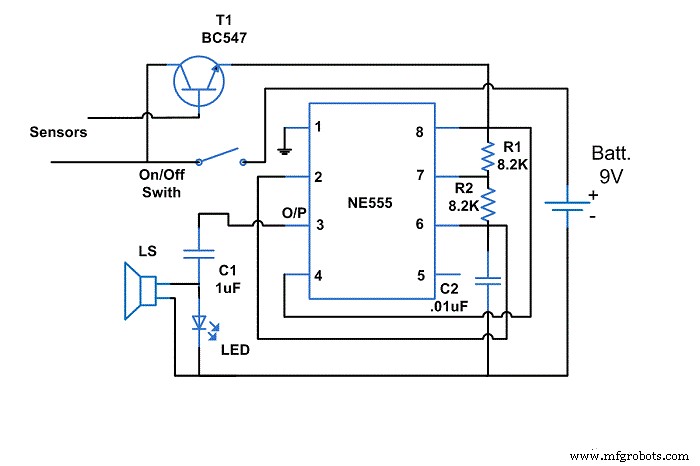

555 Circuit du capteur d'eau du minuteur IC

Voici comment ce circuit fonctionne :premièrement, lorsque vous allumez l'alimentation, la tension de la broche de sortie de la minuterie 555 sera de 0 V.

Ainsi, le transistor sera en position OFF car le courant de l'émetteur est faible. De plus, le VCC (broche 9) des 555 temporisateurs et le collecteur du transistor sont connectés.

Par conséquent, le transistor ne fournira aucun courant aux minuteries 555 lorsqu'il est éteint.

Cependant, lorsque les sondes détectent de l'humidité, le transistor se met à conduire et fournit le courant nécessaire au fonctionnement des temporisateurs 555.

Comme il est en mode astable, il produit du son via les impulsions de sortie de la broche 3. De plus, la broche 3 est également responsable de la commande du haut-parleur.

En outre, vous pouvez contrôler le moment où le transistor conduit via un interrupteur d'état marche/arrêt. De plus, ce circuit n'a pas besoin d'une résistance de base car le transistor a un mode de commutation. Ainsi, le circuit oscillateur ou l'impédance de l'émetteur sert de limiteur de courant.

Composants

Étapes

Le circuit du capteur d'eau utilisant un circuit intégré de minuterie 555 est également facile à construire. Il ne vous reste plus qu'à assembler les composants de votre circuit sur un PCB de bonne qualité.

Faites également vos sondes à partir de fils de cuivre aluminium isolés. Vous pouvez utiliser des métaux non réactifs pour les examens comme alternative.

Enfin, assurez-vous de placer vos sondes correctement et à des endroits où elles peuvent facilement détecter l'eau.

Circuit de capteur d'eau utilisant Arduino

Voici maintenant un circuit différent des autres. Ici, vous connecterez votre capteur d'eau déjà fabriqué ou une brique de capteur d'eau.

Lorsque vous connectez un Arduino à votre capteur d'eau, il offre un moyen efficace de détecter les inondations, les fuites, les déversements et même la pluie.

Vous pouvez également utiliser ce circuit pour détecter le volume, la présence ou le niveau d'eau.

Schéma Arduino

Pour ce circuit, nous avons connecté le capteur d'eau à la broche numérique 8 de l'Arduino. De plus, nous avons utilisé une LED pour servir d'indicateur lorsque le capteur détecte de l'eau.

Composants

Breadboard

Étapes

Tout ce que vous avez à faire est de suivre les schémas ci-dessus et de connecter vos composants à votre planche à pain en conséquence pour l'assemblage du circuit.

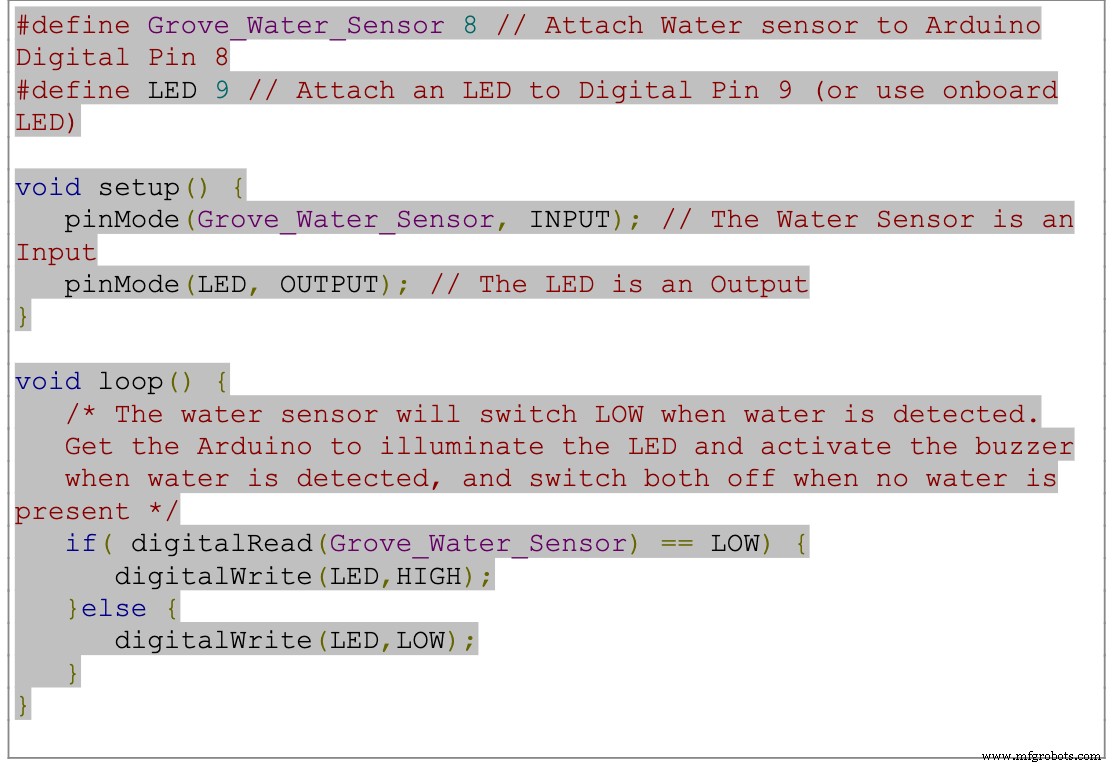

Ensuite, il est temps de coder. Ouvrez votre logiciel Arduino pour coder dans le langage Arduino et avoir le contrôle complet de votre circuit. Voici le code que vous devez utiliser :

De plus, il serait utile que vous connectiez les bornes de votre capteur d'eau à la carte Arduino. Il y a trois bornes sur un capteur d'eau :S, Vout (+) et GND (-). Alors, voici comment vous devez les connecter :

Applications du circuit du capteur d'eau

Les capteurs d'eau fonctionnent dans des zones ou des appareils où il y a une possibilité de dégâts d'eau. Voici donc quelques endroits où vous devriez utiliser un capteur d'eau :

Résumer

Les dégâts des eaux entraînent souvent des pertes considérables dans les habitations et les bureaux.

De plus, dans un monde où nous avons de nombreux appareils sensibles à l'eau, les dommages peuvent parfois être irréparables.

Cependant, les capteurs d'eau aident à prévenir les blessures et à éviter la perte de propriétés.

Habituellement, vous pouvez trouver des capteurs d'eau dans la plupart des magasins de rénovation domiciliaire, locaux et en ligne.

Cependant, si vous ne pouvez pas en acheter un, cet article propose plusieurs façons de créer un circuit de capteur d'eau adapté à votre objectif.

Cela résume cet article; si vous avez des questions, n'hésitez pas à nous contacter. Nous sommes toujours ravis de vous aider.
