Peut-on réparer les circuits imprimés endommagés par l'eau ? Guide d'expert

La réponse triste mais simple à cette question est que certains circuits imprimés endommagés par l'eau peuvent être réparés parfois. Une fois exposés à l'eau, les dommages à vos équipements électroniques commencent en quelques secondes – et plus l'exposition est longue, plus les dommages sont graves. Techniquement, ce n'est pas vraiment l'eau elle-même qui est le vrai problème – mais nous y reviendrons plus tard.

Il y a plusieurs variables à considérer pour savoir si votre circuit imprimé endommagé par l'eau est réparable ou non : Coût de remplacement du circuit imprimé, Temps d'exposition, Type d'exposition, Délai – Combien de temps la carte endommagée est restée avant d'être réparée, tout cela doit être considéré.

Comment considérer le coût de remplacement et la disponibilité du circuit imprimé ? – Si votre circuit imprimé industriel/commercial était bon marché (moins d'environ 250 $), il est généralement préférable de le remplacer par une nouvelle carte et de jeter l'ancienne correctement. Si vous ne pouvez pas trouver de remplacement, la réparation est votre seul espoir.

Quel type d'exposition à l'eau ruinera mon équipement ? – Toutes les expositions à l'humidité ne sont pas les mêmes. Les dommages au circuit imprimé peuvent survenir même avec de petites quantités d'humidité. Cela inclut si l'électronique est éclaboussée ou renversée, complètement submergée, ou même simplement exposée à une humidité élevée.

L'équipement a-t-il été exposé au liquide alors que l'alimentation était appliquée ? – Cela peut être assez catastrophique en moins d'une seconde selon l'emplacement de l'exposition. Les résultats peuvent être tout aussi dommageables si l'alimentation est appliquée à une unité qui n'a pas été complètement séchée après avoir été exposée à l'eau.

1. • Éclaboussé/renversé – comme vous pourriez le deviner, ces cartes auront généralement la meilleure chance d'être réparées. Un bon nettoyage professionnel peut sauver ces circuits imprimés endommagés par l'eau. Mais attention, des problèmes peuvent surgir plus tard à cause de minuscules traces de corrosion. Plus sur la corrosion plus tard.
   • Submergé – la submersion d'équipements électroniques dans l'eau n'est jamais bonne et dans la boue, c'est pire. Même si l'équipement n'était pas sous tension au moment de l'exposition, il peut être endommagé en raison de l'apparition de la corrosion. Plus les équipements électroniques sont exposés aux contaminants, plus la corrosion est susceptible de se développer.
   • Humidité – L'humidité est l'ennemie de l'électronique. Mais l'humidité combinée à la poussière qui recouvre généralement l'électronique est le méchant ultime. La combinaison crée un revêtement de boue désagréable sur les cartes invitant à la surchauffe et à la corrosion. Ces cartes peuvent être sauvées par un bon nettoyage.

Alors pourquoi l'eau n'est-elle pas le vrai problème ? – La réponse est : Corrosion Galvanique, aussi connue sous le nom de corrosion bimétallique. C'est ce qui se produit lorsque l'électronique (et elles ont toutes plusieurs types de métaux) est exposée à l'eau. L'eau est rarement juste de l'eau – elle contient des minéraux (connus sous le nom d'électrolytes dissous) tels que le calcium, le magnésium, le potassium, le sel et d'autres. Ce sont les minéraux qui font conduire l'électricité à l'eau et qui causent la corrosion. Si vos équipements électroniques avaient été exposés à de l'eau vraiment pure, ils auraient probablement très peu de dommages.

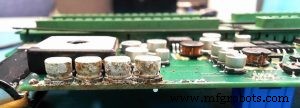

Comment savoir si vous avez de la corrosion ? – Souvent, elle est visible à l'œil nu et ressemble à des dépôts croûteux sur les composants électroniques tels que les contacts et les connecteurs. Parfois, vous pouvez penser que votre carte a l'air bien et a survécu à l'exposition à l'eau. Mais si elle ne fonctionne pas ou développe des problèmes intermittents, essayez de retirer la carte de l'unité et de la mettre sous un microscope pour un examen plus approfondi. Vous pourrez peut-être voir les taches de corrosion croûteuses. Envoyez-la pour évaluation, nettoyage et réparations. Dans les cas où l'électronique a été exposée à l'humidité pendant une période prolongée, la corrosion peut être catastrophique. Si le circuit imprimé a plusieurs couches et que la corrosion pénètre dans ces couches internes, elle peut être indétectable.

Que pouvez-vous faire contre la corrosion ? – Pour la plupart des entreprises, un atelier de réparation électronique professionnel est votre meilleur pari et plus vous l'y apportez vite, mieux c'est. Certains d'entre vous peuvent avoir des capacités de réparation internes. Le circuit imprimé endommagé par l'eau devra être retiré de l'équipement et complètement démonté. Des nettoyeurs à ultrasons à balayage de fréquence industriels (pas des nettoyeurs à ultrasons pour bijoux) peuvent parfois être utilisés avec succès pour éliminer la corrosion. L'alcool isopropylique peut aussi parfois être utilisé pour nettoyer la carte et la sécher. L'utilisation de gel de silice et de riz n'est pas conseillée. Dans de nombreux cas, le refusion des joints de soudure peut inverser les effets de la corrosion si elle n'a pas affecté les couches internes du circuit imprimé.

Qu'en est-il des réparations pour vos circuits imprimés endommagés par l'eau ? – Pour vous faire gagner du temps, de l'argent et de la frustration, nous recommandons d'envoyer les circuits imprimés endommagés à une entreprise de réparation électronique industrielle professionnelle expérimentée. C'est généralement le moyen le plus efficace en temps et en coûts pour faire évaluer et réparer la carte. Avoir une carte de rechange fonctionnelle sous la main est important si vous voulez maintenir la production pendant que la carte est en réparation. Et rappelez-vous ; seulement certains circuits imprimés endommagés par l'eau peuvent être réparés juste QUELQUEFOIS.

S'il n'est plus sous garantie ou si la garantie a été annulée en raison de dommages d'eau, contactez un centre de réparation électronique industriel indépendant pour savoir s'il convient à votre entreprise et à vos besoins de réparation particuliers. Il devrait offrir des évaluations gratuites pour votre équipement endommagé et, si nécessaire, un devis gratuit pour les réparations (sans frais de banc !). Il devrait également fournir des rapports de réparation sur demande et une bonne garantie d'au moins un an couvrant à la fois les pièces et la main-d'œuvre.
