Comment détecter les dommages de surchauffe sur les circuits imprimés : guide pratique

La chaleur, l'humidité et la saleté sont les ennemis mortels des circuits imprimés ! Cela signifie que PRESQUE TOUS les circuits imprimés finalement auront besoin de réparations. Des connaissances utiles sur les soins préventifs et la maintenance peuvent prolonger la durée de vie de vos circuits imprimés. Cela peut aussi repousser le besoin de réparations un peu plus longtemps. C'est particulièrement important pour ces circuits imprimés industriels très chers qui peuvent coûter 30 000 $ chacun et parfois plus !

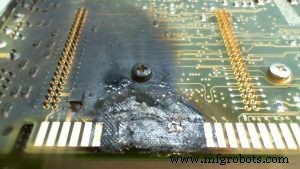

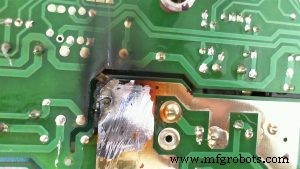

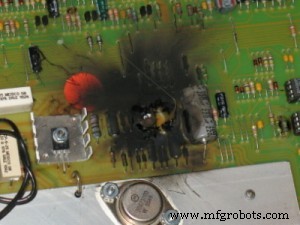

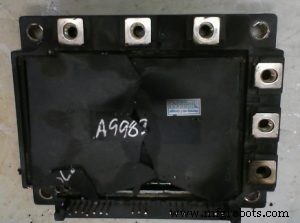

Signes de Surchauffe sur Vos Circuits Imprimés

• Composants brûlés, bruns ou noircis
• Marques de brûlure sur le substrat de la carte
• Délaminage de la carte
• Cette bien connue « odeur d'électricité brûlée »
• Fissures dans les joints de soudure (généralement causées par des surchauffes et refroidissements répétés)
• Pistes brisées
• Différences subtiles dans les nuances de gris d'un joint de soudure (celui-ci est délicat pour l'œil non entraîné)

Prévenir la Surchauffe dans Votre Équipement en :

• Une ventilation adéquate
• Garder les ventilateurs propres et exempts de débris
• Tenir compte de la chaleur supplémentaire générée par les équipements auxiliaires
• Éviter la lumière du soleil, directe ou réfléchie, sur votre équipement
• Garder votre équipement en bon état – pas de connexions desserrées, pas de saleté, bonne isolation ; vérifiez-le régulièrement
• Ne pas faire fonctionner votre équipement au-delà des limites recommandées, électroniquement ou physiquement
• Éviter les courants excessifs

Si vous trouvez des signes de surchauffe sur vos circuits imprimés, il y a de fortes chances que votre équipement ait déjà cessé de fonctionner correctement, ou du tout. À moins que vous n'ayez des capacités de réparation électronique internes, votre meilleure marche à suivre est d'arrêter correctement votre équipement et de retirer l'unité pour réparations. Vérifiez votre garantie pour voir si l'OEM gérera les réparations.

Si l'unité n'est plus sous garantie, les réparations de ce type devraient être envoyées à une entreprise de service de réparation électronique professionnelle. Elles devraient offrir des évaluations gratuites et une bonne garantie sur leurs réparations. Obtenir une solide garantie pour les réparations sur une carte ancienne/legacy est une sécurité !
