Guide étape par étape : Fraiser un cercle complet sur machines CNC avec G-code pratique

Comment fraiser un cercle complet, pas de problème, ci-dessous l'exemple de programme CNC G-code montrant comment programmer un cercle complet sur une fraiseuse CNC.

Souvent, les opérateurs doivent réaliser de tels composants nécessitant un usinage de cercle complet, parfois cercle intérieur, parfois cercle extérieur.

Cet exemple G-code montrera comment programmer un cercle complet depuis l'extérieur.

Exemple programme CNC cercle complet

Comment fraiser cercle complet programme CNC

N05 G00 X10 Y25 Z1 S1250 M3 N10 G01 Z-5 F100 N15 G02 X10 Y25 I20 J0 F125 N20 G00 Z100 M5 N25 X-20 N30 M30

Comment programmer cercle complet – Explication

Résumé

N05 Déplacement rapide (G00) au point P01.
N10 Pénétration (G01) à Z-5
N15 Plan X-Y sélectionné automatiquement (G17). L'outil parcourt un cercle complet dans le sens horaire (G02).
N20/N25 Déplacement rapide (G00) rétraction.
N30 Fin de programme (M30).

Explication détaillée

1 : Le point de départ de l'outil est N05 X10 Y25, c'est le point P01

2 : Nous voulons un cercle complet, nous utiliserons G02 ou G03 interpolation circulaire
Si vous voulez un cercle horaire, utilisez G02 comme dans ce programme.
Si vous voulez un cercle antihoraire, utilisez G03.

3 : Avec G02, nous donnerons les coordonnées du point final du cercle,
pour un cercle complet, le point de départ et le point final restent les mêmes,
donc nous utilisons les mêmes coordonnées X,Y
G02 X10 Y25

4 : Pour compléter G02, nous devons donner les coordonnées du centre du cercle,
I – Distance du point de départ au centre en axe X.
J – Distance du point de départ au centre en axe Y
donc G02 X10 Y25 I20 J0

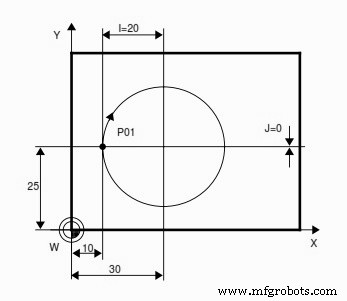

Pour montrer comment mesurer I et J, les valeurs sont données séparément dans la figure ci-dessus.
