Exemple G-code Fanuc G68 Rotation système coordonnées pour usinage CNC
Le code G Fanuc G68 Rotation système coordonnées facilite l'exécution d'un motif d'opérations sous un angle rotatif.
Voici un exemple de base de programmation CNC qui aide à comprendre le fonctionnement réel de la rotation de coordonnées G68.

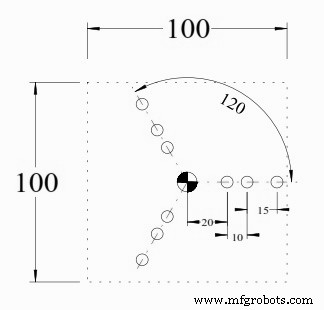

Exemple programme Fanuc G68
T1 M6 G0 G90 G40 G21 G17 G94 G80 G54 X20 Y0 S1500 M3 G43 Z100 H1 Z5 G81 R3 Z-20 F? M8 X30 X45 G68 X0 Y0 R120 X20 Y0 X30 X45 G68 X0 Y0 R240 X20 Y0 X30 X45 G69 G80 G0 G90 Z100 M30
