Fanuc G70 G71 Exemple de programme de cycle de tournage d'ébauche et de finition

Voici un autre exemple de programme de tour cnc. Cet exemple de programmation cnc montre l'utilisation du code G de commande cnc Fanuc pour le cycle fixe de tournage Fanuc G71 Cycle d'ébauche. Ce programme cnc montre également l'utilisation du cycle de finition Fanuc G70.

Cycle de tournage G71

Bien que j'ai déjà posté un exemple de programmation CNC avec le cycle de tournage d'ébauche Fanuc G71 et G70.

Et un autre article CNC Fanuc G71 Turning Cycle or Stock Removal Canned Cycle décrit brièvement les paramètres du cycle fixe G71.

Exemple de programmation CNC

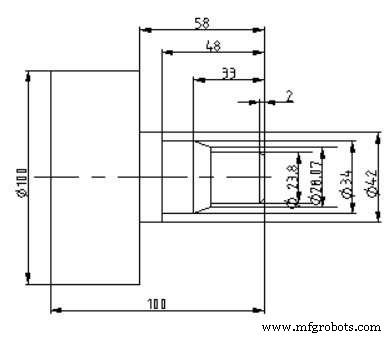

Fanuc G70 G71 Exemple de programme de cycle de tournage d'ébauche et de finition

N10 T1 G97 S800 M03
N20 G00 X45 Z2 G42
N30 G71 U2 R1
N40 G71 P50 Q120 U0.25 W0.1 F0.25
N50 G00 X19.8
N60 G01 X23.8 Z-2 F0.2
N70 G01 Z-25
N80 G01 X28.07
N90 G01 X34 Z-33
N100 G01 Z-48
N110 G01 X42
N120 G01 Z-58
N130 G00 X100 Z100
N140 G92 S1200
N150 T3 G96 S150 M03
N160 G00 X45 Z3
N170 G70 P50 Q120
N180 G00 X100 Z100
N190 M30
