Exemple de programme de cycle fixe de surfaçage Fanuc G72

Voici un autre exemple de programmation cnc qui montre l'utilisation du cycle de surfaçage Fanuc G72.
Le cycle de surfaçage Fanuc G72 est disponible en deux formats pour différentes commandes fanuc cnc.

Fanuc G72 Face Cycle Format Une Ligne

Si votre commande Fanuc utilise un cycle fixe au format une ligne, voici la description complète du cycle de face Fanuc G72
G72 Face Cycle One-line Format for Fanuc 10T 11T 15T
Voici un exemple de One-line ( format monoligne)
Exemple de programme Exemple Fanuc G72 Cycle de surfaçage Format monoligne

Fanuc G72 Face Cycle Format Deux Lignes

Pour cycle fixe au format double ligne du cycle de surfaçage G72 lire
Cycle de surfaçage Fanuc G72 – Enlèvement de matière dans le surfaçage
CNC Fanuc G72 Cycle fixe surfaçage

Vous trouverez ci-dessous l'exemple de programme cnc pour le format à deux lignes du cycle fixe de face Fanuc G72.

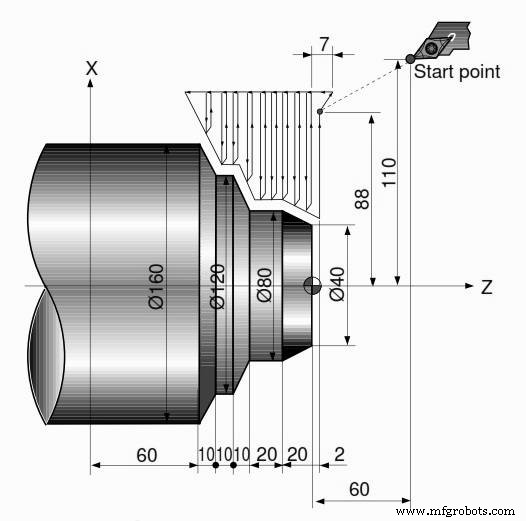

Exemple de programme CNC de cycle de surfaçage G72

Programme d'exemple de cycle fixe de surfaçage Fanuc G72

N010 G00 X220.0 Z60.0
N011 G00 X176.0 Z2.0
N012 G72 W7.0 R1.0
N013 G72 P014 Q021 U4.0 W2.0 F0.3 S550
N014 G00 G41 Z-70.0 S700
N015 X160.0
N016 G01 X120.0 Z-60.0 F0.15
N017 W10.0
N018 X80.0 W10.0
N019 W20.0
N020 X36.0 W22.0
N021 G40
N022 G70 P014 Q021
N023 G00 X220.0 Z60.0
N024 M30

Même exemple de programme pour la lecture au format une ligne G72 Exemple de programme Exemple Fanuc G72 Facing Cycle Single-line-format
