Guide rapide du parallélisme GD&T

Qu'est-ce que le parallélisme dans GD&T ?

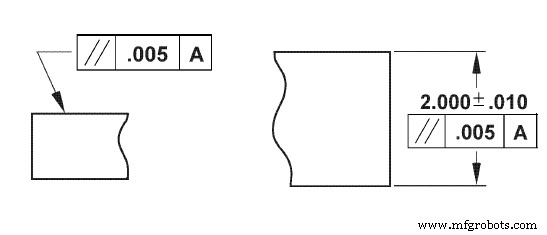

Symbole de parallélisme GD&T

Il existe deux types de parallélisme dans GD&T. Il peut faire référence au parallélisme de surface ou au parallélisme d'axe, selon que vous l'utilisez pour contrôler une surface ou un axe. L'utilisation du parallélisme de surface est plus courante que le parallélisme d'axe.

Pour les deux types de parallélisme GD&T, l'objectif est de maintenir le parallélisme (alignement à 0°) par rapport à l'élément de référence (axe ou plan) conformément aux contraintes spécifiées dans le cadre de contrôle des fonctionnalités.

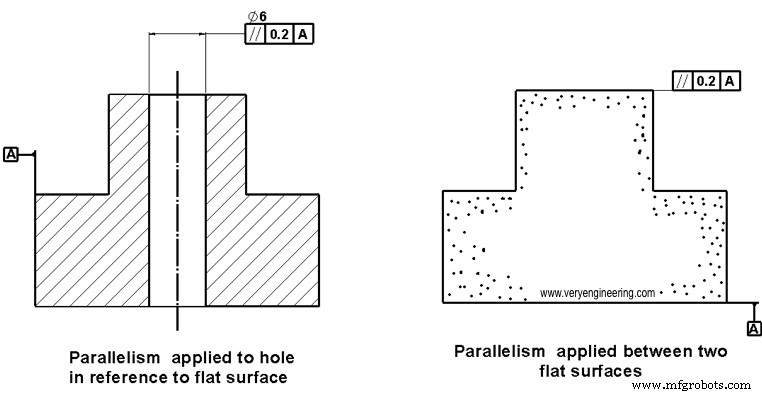

Le parallélisme est en fait deux fonctions différentes dans GD&T, selon la fonction de référence appelée. La forme normale ou le parallélisme de surface est la tolérance qui contrôle le parallélisme entre deux surfaces ou fonctions. Le contrôle de la forme de la surface est similaire à la planéité, avec deux plans parallèles comme zone de tolérance. Le parallélisme des axes est une tolérance qui contrôle le parallélisme de l'axe central d'une pièce particulière par rapport à un plan ou un axe de référence. La forme de l'axe est régie par un cylindre autour d'un axe théorique parfaitement parallèle.

Zone de tolérance de parallélisme

Zone de tolérance de parallélisme de surface

Dans le cas du parallélisme de surface, la zone de tolérance de parallélisme est constituée de deux plans parallèles théoriquement exacts. La distance entre les deux plans est la limite de tolérance de la cote. Tous les points du plan ou du plan central doivent se trouver dans deux plans parallèles pour que la pièce soit approuvée.

Axe Parallélisme   Zone de tolérance

Le parallélisme des axes crée une zone de tolérance cylindrique. Il est utilisé pour maintenir l'axe d'une caractéristique dimensionnelle, telle qu'une goupille ou un trou parallèle à la référence. Tous les points de l'axe central de la fonction doivent se trouver dans cette zone cylindrique pour que la pièce soit conforme aux spécifications. Dans ce type de zone, l'écart angulaire admissible peut être contrôlé en réduisant ou en augmentant le diamètre de la zone cylindrique.

Relation avec les autres symboles GD&T

Parallélisme et planéité

Le parallélisme et la planéité sont similaires à plusieurs niveaux. Ils ont tous des zones de tolérance similaires. Ils contrôlent essentiellement la planéité de la surface sur laquelle ils sont appliqués. Leur méthode de mesure est la même.

Cependant, il existe certaines différences clés qui peuvent nous aider à différencier les deux. Par exemple, le parallélisme, comme tous les autres contrôles d'orientation, ne peut pas fonctionner sans référence. Comparez la pente de la surface au plan de référence pour créer des zones de tolérance.

D'autre part, lors de l'utilisation de tolérances de planéité, la surface est mesurée en fonction d'elle-même. L'inclinaison n'a pas d'importance tant que la planéité est dans les limites. Avec les cotes de parallélisme, les régions peuvent être translatées ou déplacées, mais pas inclinées par rapport au datum.

Comment mesurer le parallélisme

Le parallélisme est facile à mesurer. Comme la planéité, les jauges traversent une surface ou une fonction de référence. Contrairement à la planéité, cependant, la pièce est contrainte à un bloc ou à un plan de granit, qui est utilisé comme référence pour mesurer la pièce.

Il existe plusieurs façons de mesurer le parallélisme. La méthode la plus couramment utilisée est la mesure parallèle de la plaque de référence. Dans cette méthode, les composants sont placés sur une base plate. Assurez-vous que la donnée doit être propre et précise, selon le niveau de précision que vous souhaitez.

L'indicateur à cadran se déplace alors sur la surface. Les métriques doivent être dans la tolérance ou le parallélisme du composant échoue.

Si les exigences de tolérance sont très strictes, assurez-vous de mesurer à une température ambiante constante. Même de petits changements de température peuvent affecter cette valeur, car certains matériaux se dilatent ou se contractent avec les changements de température.
