Comment aborder le fraisage en cavité profonde de la bonne manière

Le fraisage en cavité profonde est une opération de fraisage courante mais exigeante. Dans ce style, l'outil a une grande quantité de porte-à-faux - ou à quelle distance un outil de coupe dépasse de son porte-outil. Les défis les plus courants du fraisage d'empreintes profondes incluent la déviation de l'outil, l'évacuation des copeaux et la portée de l'outil.

Éviter la déviation de l'outil

Un porte-à-faux excessif est la principale cause de déviation de l'outil, en raison d'un manque de rigidité. Outre la casse immédiate de l'outil et la mise au rebut potentielle des pièces, un porte-à-faux excessif peut compromettre la précision dimensionnelle et empêcher une finition souhaitable.

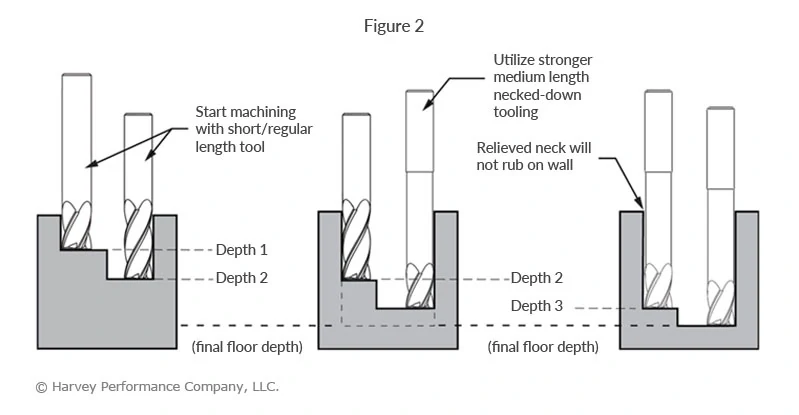

La déviation de l'outil provoque la conicité de la paroi (Figure 1) , entraînant des dimensions imprévues et, très probablement, une pièce inutilisable. En utilisant le plus grand diamètre possible, un outillage à col et en diminuant progressivement avec des profondeurs de coupe axiales (ADOC) plus légères, la conicité de la paroi est considérablement réduite (Figure 2) .

Obtenir une finition optimale

Bien que l'augmentation de vos paliers et la diminution de votre ADOC soient idéales pour l'ébauche dans des cavités profondes, ce processus laisse souvent des marques témoins à chaque palier. Afin d'obtenir une finition de qualité, des fraises de finition à longue portée et à longue cannelure (associées à une faible profondeur de coupe radiale) sont nécessaires (Figure 3) .

Fraiser à la profondeur requise

Éviter la déviation de l'outil et obtenir une finition acceptable sont des défis qui doivent être reconnus, mais que se passe-t-il si vous ne pouvez même pas atteindre la profondeur requise ? L'incapacité d'atteindre la profondeur requise peut être le résultat d'un mauvais porte-outil ou simplement d'un problème de ne pas avoir accès à un outillage suffisamment long.

Heureusement, la portée effective de votre porte-outil peut être facilement augmentée avec le porte-outil à portée étendue de Harvey Tool, qui vous permet d'atteindre jusqu'à 6 pouces de profondeur.

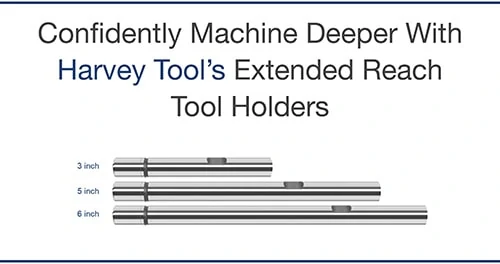

Usiner plus profondément en toute confiance avec les porte-outils à portée étendue de Harvey Tool

Évacuer efficacement les copeaux

De nombreuses opérations d'usinage sont confrontées à l'évacuation des copeaux, mais pas plus que le fraisage en cavité profonde. Avec une cavité profonde, les copeaux sont plus obstrués, ce qui rend leur évacuation plus difficile. Cela entraîne souvent une plus grande usure de l'outil due à la coupe des copeaux et un arrêt de la production à cause des vallées de goujure obstruées.

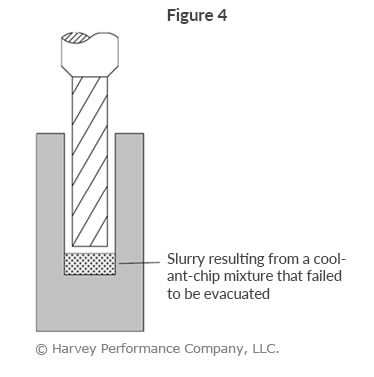

L'arrosage haute pression, en particulier à travers la broche, facilite le processus d'évacuation des copeaux. Cependant, le refroidissement par air est une meilleure option si la chaleur et le pouvoir lubrifiant ne sont pas des problèmes, car les mélanges de liquide de refroidissement et de copeaux peuvent former une "boue" au fond des cavités profondes (Figure 4) . Lors de l'usinage d'alliages durcis, où des copeaux plus petits et pulvérulents sont créés, les boues sont courantes
cela doit être évité.
