À l'intérieur d'un haut-parleur : conversion de l'électricité en son et fabrication

Le haut-parleur est conçu pour transformer un signal électrique en son audible. Il comprend un électroaimant (bobine), un aimant permanent et un cône. Dans cet article, vous découvrirez l'interaction entre ces trois composants clés et le processus de fabrication.

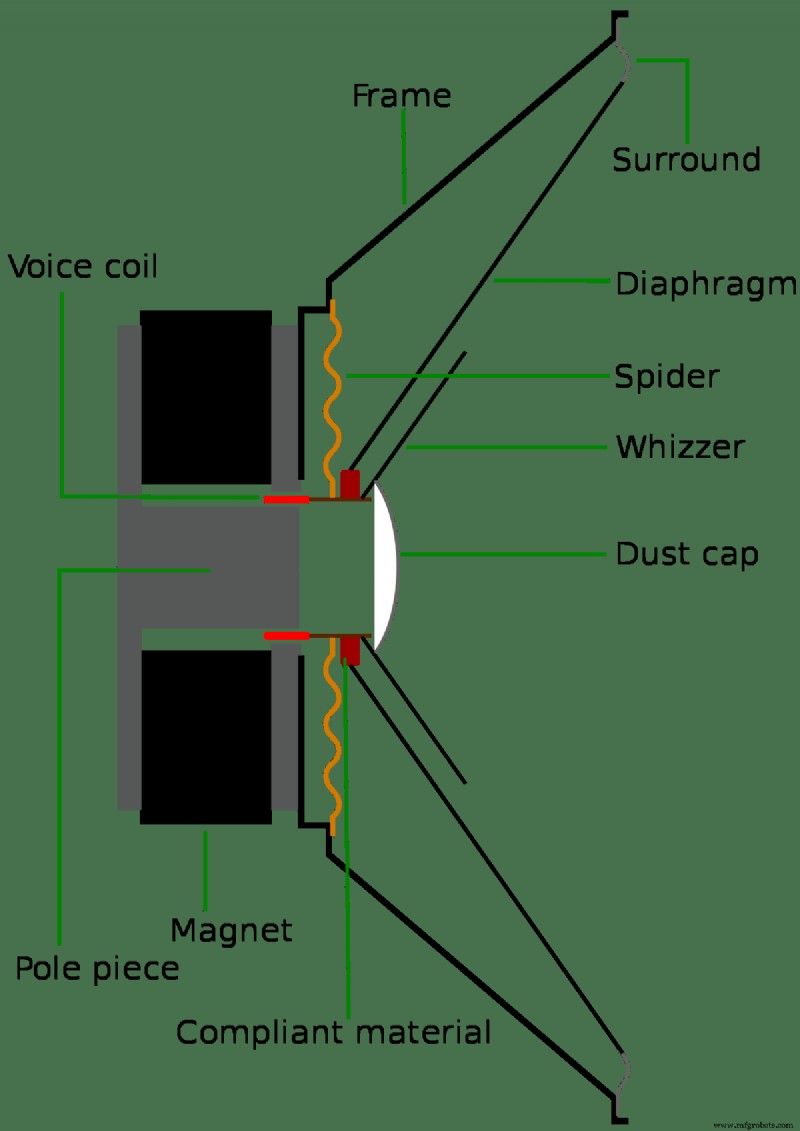

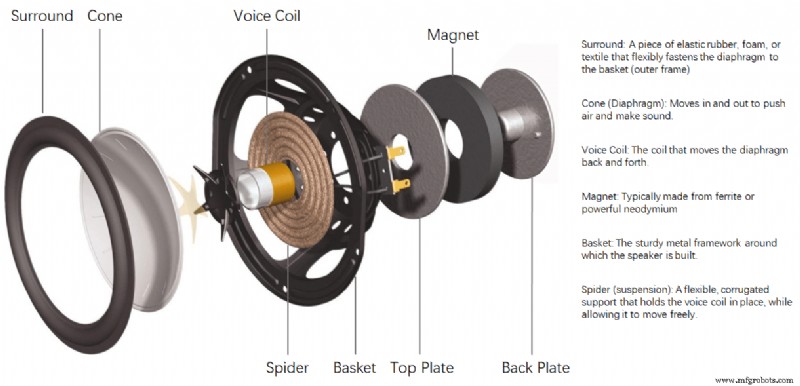

1. De quoi se compose un haut-parleur ?

Le type le plus courant utilise un cône léger. Il est relié à un châssis rigide par une suspension souple (spider), qui contraind la bobine mobile à se déplacer axialement dans un entrefer magnétique cylindrique.

2. Comment fonctionne un haut-parleur ?

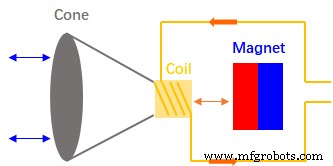

Lorsqu'un courant électrique variable traverse la bobine (orange), elle devient un électroaimant temporaire, attiré et repoussé par l'aimant permanent (bleu/rouge). Le mouvement de la bobine entraîne le cône (gris) d'avant en arrière, générant des ondes sonores dans l'air (bleu clair).

3. Comment sont fabriqués les haut-parleurs ?

3.1 Assemblage du châssis et de l'aimant

• Fabrication de l'aimant : L'aimant est obtenu en mélangeant Fe_xO_y avec du Sr, puis en broyant en une poudre très fine. Cette poudre est mélangée à un liant céramique, puis compressée dans un moule métallique pour souder le mélange.
• Fabrication du châssis : Le châssis est découpé dans une tôle d'aluminium ou d'acier. Une machine de découpe perce des trous pour permettre la libre circulation d'air depuis le cône. La tôle est ensuite pressée dans un moule pour lui donner la forme souhaitée.
• Assemblage : Le châssis et l'aimant permanent sont boulonnés ensemble.

3.2 Assemblage du cône et de la bobine mobile

• Fabrication du cône : Le cône, la suspension et le spider sont formés individuellement en papier composite, puis collés ensemble.
• Fabrication de la bobine mobile : La bobine est réalisée en enroulant de nombreux tours de fil de cuivre très fin et isolé sur une bobine en plastique.
• Assemblage : L'ensemble bobine-bobine est collé sur le dôme anti-poussière du cône.

3.3 Assemblage cône-châssis

L'ensemble cône est ensuite fixé au châssis. D'abord, le spider est collé manuellement à la base du châssis, puis la suspension est collée sur le haut du châssis.

3.4 Contrôle qualité (CQ)

L'aimant permanent est vérifié pour détecter éclats ou fissures. Les cônes sont inspectés pour détecter défauts ou trous dans le matériau, et la qualité du collage. L'ensemble complet est inspecté pour la qualité globale et le respect des spécifications.

Le haut-parleur final est connecté à un générateur audio qui teste la réponse en fréquence et les capacités de puissance pour s'assurer qu'il produit un son dans les spécifications requises.
