Les coulisses de la fabrication des circuits électroniques

Comprendre comment les circuits sont faits donne une meilleure compréhension des circuits eux-mêmes. Un circuit est un ensemble de dispositifs interconnectés permettant le passage de signaux électriques entre eux.

Circuits partout : de la télécommande TV simple aux combinaisons complexes dans l'ordinateur de bord de votre voiture ou le processeur graphique de votre smartphone. De 3 composants à plus de deux douzaines.

Circuitique = omniprésente en électronique. Usages : tech médicale, systèmes production alimentaire. Technologies à base de circuits partout aujourd'hui ; le monde ne serait pas ce qu'il est sans elles.

Circuits transportent électrons via fils. Épine dorsale électronique moderne, cruciale en informatique : circuits transportent données via code binaire à vitesse vertigineuse. Existent depuis siècles, mais avancées 20e siècle ont multiplié leur usage par ordres de grandeur.

Circuitique née 1800s avec ampoule — Thomas Edison pionnier. Premiers circuits : fils cuivre sur planches ou tissés en feuilles tissu = schémas câblage primitifs. Utilisés premiers téléphones/radios. Microprocesseurs 1970s.

Les 5 composants d'un circuit

Examinons les composants principaux :

• Diodes : semi-conducteurs ne laissant passer courant qu'en un sens. Formes/tailles variées, usages larges : redressement courant alternatif, filtrage sources « bruitées ».
• Inductances (Inductors) : stockent énergie sous tension, la restituent sous courant.
• Condensateurs (Capacitors) : composant passif 2 bornes stockant/libérant charge électrique via ses armatures.
• Transistors : semi-conducteur pour amplification ou commutation signaux/puissance électroniques.
• Résistances (Resistors) : régulent flux courant. Alliages métal haute résistivité électrique.

Chaque composant s'assemble sur circuit imprimé de manière complexe. Comprendre composants et fonctionnement du board = essentiel pour résultat désiré. D'où l'importance de s'associer à un fournisseur circuits réputé.

3 composants fondamentaux d'un circuit

Pour qu'un circuit existe : Courant, Résistance, Tension.

• Tension électrique : volts. 1 volt = différence potentiel électrique entre 2 points créant force 1 newton/coulomb traversant.
• Résistance électrique : propriété matériau s'opposant au passage courant. Mesure = ohms.
• Courant électrique : flux électrons dans conducteur. Conducteur = matériau laissant électrons bouger librement. Mesure = ampères (amps).

Comment fonctionne un circuit électrique ?

Boucle fermée matériau conducteur (fil métal) = chemin pour courant. Courant généré par source externe force électromotrice → électrons traversent boucle. Circuit droit ou courbé. Boucle fermée = circuit « fermé » ; courant dans les deux sens = circuit « ouvert » (note : définition inhabituelle, normalement circuit ouvert = coupure).

Comment fabrique-t-on les circuits ?

Étape 1 : matériaux. Plaque d'essai (breadboard), petite LED, fils. Breadboard = plaque plastique avec lignes métal courtes pour créer circuits sans soudure. Fils relient parties circuit. Couleurs/longueurs variées. Certains : pinces pour trous breadboard ; autres : pinces pour connexion directe composant (LED).

En connectant parties breadboard via fils → différents résultats.

Différence circuit AC (courant alternatif) vs DC (courant continu)

AC plus complexe que DC. AC = charges positives et négatives ; DC = une charge. Différence : DC alimente moteurs/lampes ; AC = transmission puissance ou signaux.

AC : tension inverse polarité périodiquement → alimente appareils foyer (TV, ordis). DC = direct current, tension constante, pas usage quotidien typique.

Types de circuits

Circuit électrique = dispositif rompant/complétant circuit en laissant passer/bloquant courant.

3 types : série, parallèle, mixte.

• Série : 1 chemin vers masse. Courant traverse tous composants pour atteindre fil masse.
• Parallèle : 2+ chemins vers masse. Courant passe d'un point à un autre sans interruption.
• Mixte : connexions série + parallèle → électricité passe par différentes routes.

Qu'est-ce qu'un disjoncteur (circuit breaker) ?

Dispositif limitant courant en ouvrant/fermant vite, coupant électricité si courant excessif. Détecte courant tiré de source, s'ouvre auto à seuil. Protection contre incendies/chocs électriques.

Disjoncteurs modernes : 3 fils généralement, mais 2 ou 4 fils (avec terre) possibles.

Disjoncteurs = fusibles (fuses), termes interchangeables dans certaines régions.

Comment la technologie CMS (SMT) a fait progresser les circuits

CMS (Surface Mount Technology) = soudure composants électroniques en surface PCB. Technique permettant miniaturisation appareils, clé avenir électronique. Permet circuits plus denses, plus rentables, moins énergivores.

Ensemble techniques fabrication assemblant circuits électroniques. Assemble virtuellement tout type circuit avec difficulté minimale.

Histoire CMS : fin 1960s, passage traversant (through-hole) → montage surface. Tendance étendue début 2000s ; produits actuels inconcevables sans.

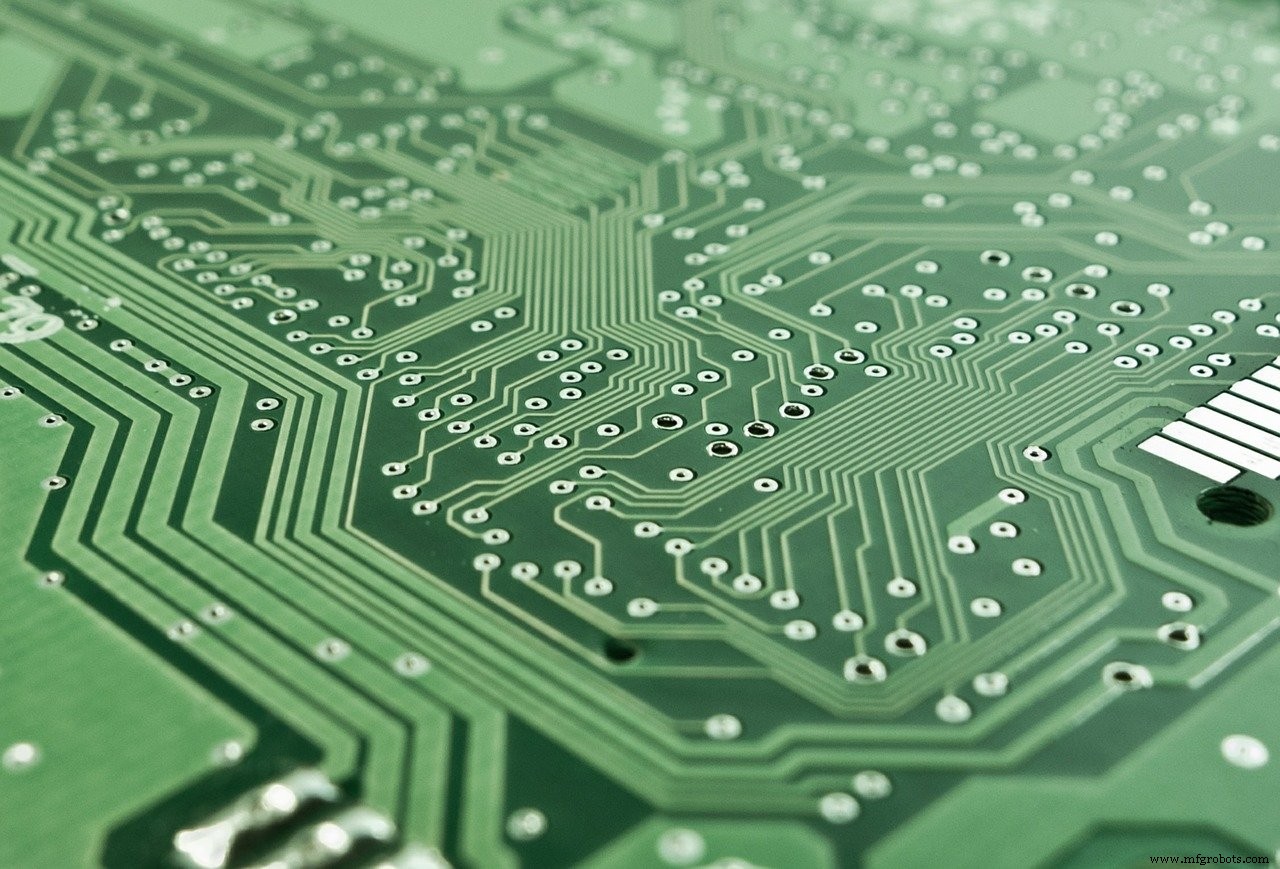

Composition d'un circuit imprimé (PCB)

Circuit imprimé = circuit gravé par attaque cuivre/métal sur surface board. Contient et connecte circuits électroniques, interconnecte tous composants dispositif électrique.

Board = feuille stratifiée avec trous pour connexions électriques. Matériau : cuivre, plomb, soudure, fibre de verre. Dans tout appareil aujourd'hui. Impossible de regarder une pièce sans trouver un circuit imprimé.

Jadis : gros appareils (radios, TV). Aujourd'hui : même jetables (lampe solaire, calculatrice).

PCB indispensables tout dispositif électronique — sans eux, circuit incomplet. PCB = colonne vertébrale dispositif électrique. Fils cuivre conductent électricité vers composants.

Chaque composant a fonction : puissance, stockage données. Ex : circuit intégré = puce silicium stocke données disques durs/USB ; carte vidéo traite images/vidéos ordi.

PCB = Printed Circuit Boards. Pièce majeure tout circuit électronique. Feuille métal mince stratifiée double face isolants (fibre verre) + attaque cuivre → circuit. Processus commence par schéma électrique → design layout board.

Connaître fabrication circuits = meilleure compréhension circuits. Circuits : dispositifs interconnectés laissant signaux électriques circuler entre eux.
