Que sont les gabarits et les montages ?

Les termes "jigs" et "fixtures" sont souvent appelés synonymes l'un de l'autre, et parfois ces deux termes sont utilisés ensemble comme un "jig fixture ".

Gabarit ou luminaire? Ces deux termes se confondent facilement. Vous les trouverez souvent jumelés, les gabarits et les montages sont des outils très courants dans le processus de production. Ils sont utilisés en production pour assurer la qualité des pièces et augmenter la productivité, mais fonctionnellement parlant, les deux sont des outils différents et les deux ne sont pas interchangeables.

Alors aujourd'hui, nous allons étudier ce que sont les gabarits et les montages ? Différence entre gabarit et fixations, leurs types, applications et avantages.

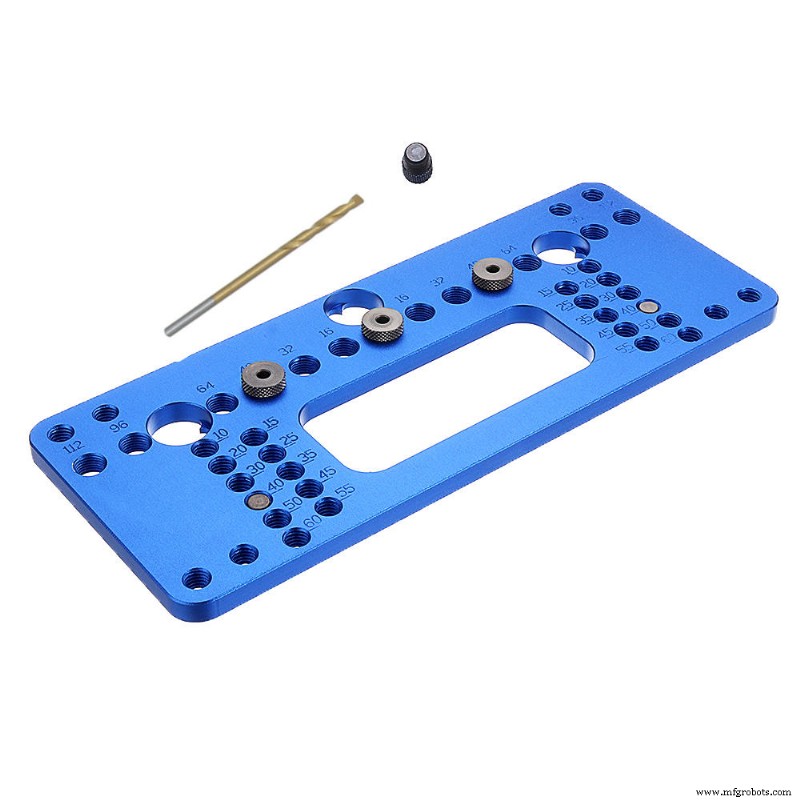

Qu'est-ce que Jig ?

Un gabarit est un dispositif de maintien de travail qui maintient, supporte et localise la pièce à usiner et guide l'outil de coupe à utiliser dans la plupart des cas pour assurer un fonctionnement dans la bonne position, et est principalement utilisé pour les opérations de perçage, de taraudage et d'alésage.

Les gabarits sont généralement équipés de bagues en acier trempé pour guider les outils de coupe. Aide à améliorer la répétabilité, la précision et la productivité des pièces fabriquées en maintenant les pièces et en guidant les outils.

De plus, cela aide également la machine à positionner la pièce. La marque permettant de déterminer la position correcte sur la pièce est généralement indiquée sur l'emballage extérieur de l'appareil lui-même. Cette conception permet aux utilisateurs de le positionner et de le maintenir facilement en place.

L'utilisation de gabarits peut réduire le temps nécessaire pour localiser la position, ce qui facilite également le travail. Il aide également à localiser et à contrôler le mouvement de l'outil travaillant sur la pièce.

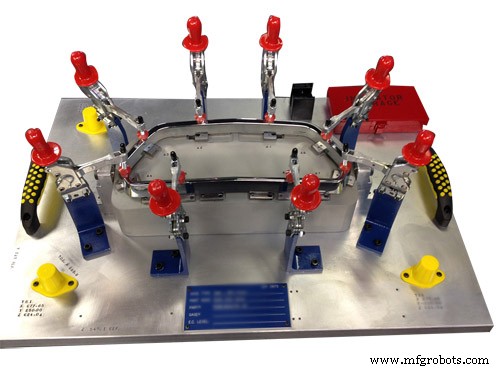

Qu'est-ce qu'un luminaire ?

Le montage est un outil qui maintient avec précision la pièce et la machine-outil dans la position souhaitée. Selon l'opération d'usinage et l'emplacement de la pièce à enlever, une ou plusieurs pièces peuvent être placées dans un montage. Les montages sont largement utilisés pour tous les types d'usinage et les très grandes pièces. Le dispositif de fixation doit être fermement fixé sur la table de la machine pour terminer le travail.

Il est utilisé pour l'usinage multidimensionnel tel que le fraisage, le meulage, le tournage, etc. Comparé au montage, le dispositif de fixation ne guide pas l'outil de coupe et est largement utilisé dans les opérations de fabrication et d'assemblage, pour réduire la préparation de la pièce, le déchargement et temps de fixation et améliorer la qualité des pièces.

Jig VS Fixture, quelles sont les différences ?

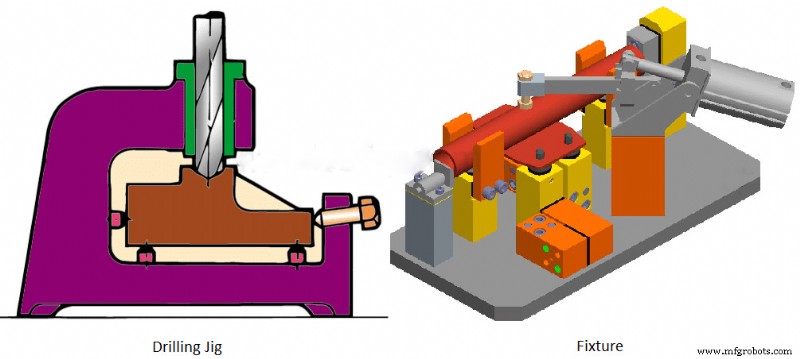

L'outil de gabarit est une machine qui entre en contact avec l'outil de coupe et aide à guider l'outil de coupe. Il est principalement utilisé pour l'espacement et le positionnement des forages. Les outils de montage couramment utilisés sont appelés montages de perçage. Cet outil aide à guider le foret dans le processus de perçage des trous à l'emplacement souhaité.

Le montage est un outil qui aide à fixer la pièce dans des positions précises le long de la machine-outil. Il aide à réduire le temps fixe improductif, le déchargement et le chargement des pièces. Il n'entre pas directement en contact avec l'outil de coupe et ne guide pas l'outil de coupe. Il fournit uniquement des références à des équipements ou des surfaces.

Agencements

Spécifiquement être utilisé pour localiser et soutenir la pièce en place pour que l'outil fonctionne. Ne guidez pas les outils pour leur fonctionnement.

Ne pas entrer en contact avec l'outil pour qu'il fonctionne. Il définit avec précision l'angle et la position pour que l'outil fonctionne.

Conception simplifiée

Encombrant, relativement grand et fixe avec établi..

Nécessite des jauges pour localiser avec précision la position de travail de la machine.

Fixé sur les tables pour fournir le support approprié à la pièce.

Les outils coûtent moins cher que les gabarits.

Il est utile pour les outils travaillant de manière multidimensionnelle tels que le meulage, le perçage, etc.

Les fixations sont utilisées pour les outils de fraisage, de rainurage et de façonnage.

Il est utile pour les outils travaillant de manière multidimensionnelle tels que le meulage, le perçage, etc.

Jigs

Aide à maintenir la pièce en place ainsi qu'à localiser les points de travail de l'outil. Il aide également à guider l'outil pour sa fonction précise.

Vient en contact avec la machine pour guider l'outil pour travailler sur la pièce.

Conception complexe

Léger, de petite taille et facile à manipuler.

Il n'a pas besoin d'un bloc de jauge pour fonctionner.

Vient souvent dans une variante portable et compacte.

C'est cher par rapport aux luminaires.

Il est utilisé dans les machines de travail unidimensionnel telles que la coupe, le taraudage, etc.

Les gabarits sont largement utilisés pour les outils de coupe et de perçage. Il est également largement utilisé dans les industries de forage du bois.

A avantages O f Gabarits A et F mélanges

Productivité accrue

Les gabarits et les montages éliminent le besoin d'aligner à plusieurs reprises la pièce. Par conséquent, le temps d'inactivité de la machine est réduit et la productivité est améliorée.

Réduire les coûts de fabrication

L'utilisation de pinces et de fixations réduit le temps de production. Par conséquent, le coût du produit est réduit.

Amélioration de la qualité

Les gabarits et les montages réduisent le besoin de réglage manuel et répondent à un certain degré d'exigences d'automatisation. Par conséquent, la qualité des pièces fabriquées est améliorée.

Améliorer la précision

L'utilisation conjointe de gabarits et de fixations permet d'atteindre la précision de fabrication requise pour que les produits fonctionnent correctement.

Types de gabarits et de fixations

La complexité, le modèle et la quantité de gabarits et de fixations dépendent du type de travail à faire en tant que machine ainsi que de l'échelle de production requise. Voici une liste des différents types de gabarits et de montages couramment utilisés.

Types de gabarits

• Modèle de gabarit
• Gabarit de plaque
• Gabarit de diamètre
• Jig de canal
• Jig de bague
• Gabarit de boîte
• Gabarits d'équerre
• Jig multi-stations

Types d'appareils

• Module d'assemblage
• Luminaire duplex
• Appareil de taraudage
• Appareil d'indexation
• Dispositif de meulage
• Module de fraisage
• Montage tournant
• Appareil de test

Application de Jigs&Fixtures

En règle générale, les gabarits et les montages sont utilisés pour les opérations d'usinage. Cependant, d'autres opérations, telles que l'assemblage, l'inspection, les tests et l'agencement, sont également des domaines où les dispositifs de maintien de la pièce sont bien adaptés.

Il existe de nombreux domaines où nous pouvons utiliser des gabarits et des montages, tels que les lignes de production de pièces automobiles, les lignes de production de pièces de dispositifs médicaux, les lignes d'assemblage de composants aéronautiques, l'assemblage d'équipements automatisés, la fabrication industrielle, etc.

Conclusion

Des gabarits et des montages personnalisés peuvent aider les opérateurs à assurer un travail précis et reproductible. Les gabarits et les fixations jouent un rôle très important dans la fabrication des produits. Ils contribuent à augmenter la productivité et la qualité et à réduire les coûts

La fabrication de gabarits et de fixations nécessite un usinage détaillé avec des tolérances serrées. Nous avons des capacités d'usinage CNC et de précision, mais nous avons également les connaissances approfondies requises pour l'usinage manuel de gabarits et de montages. En tant qu'usine conforme à la norme ISO 9001:2008, nous avons produit de nombreux gabarits et accessoires personnalisés pour un large éventail d'industries, notamment l'aérospatiale, l'armée, l'automobile, le médical, etc.

Envoyez votre conception pour un devis gratuit maintenant
