Comprendre les Chaudières à Vapeur : Fondamentaux et Applications

Bases de la Chaudière à Vapeur

Une chaudière à vapeur est un récipient clos où l'eau est chauffée dans des conditions contrôlées pour la convertir en vapeur. C'est essentiellement un échangeur de chaleur où la chaleur est transférée à l'eau. Parfois appelée générateur de vapeur. L'énergie thermique pour chauffer l'eau est fournie soit par combustible (gaz, liquide, solide), soit par énergie fatale de divers procédés industriels. Parfois l'énergie solaire est aussi utilisée. La vapeur produite peut être basse, moyenne ou haute pression. En contexte industriel, la vapeur sert comme vapeur de procédé dans divers processus ou pour entraîner turbines pour production électricité. Chaque chaudière est conçue pour transférer le maximum d'énergie thermique à l'eau qu'elle contient. Transfert par conduction, convection, rayonnement. Pourcentage relatif de chaque dépend type chaudière, surface échange conçue, combustibles alimentant combustion.

Deux Types Principaux de Chaudières

• Chaudière à tubes de fumée (Fire tube boiler) : plusieurs tubes traversés par gaz chauds, immergés dans l'eau dans un vaisseau clos. Un vaisseau/coquille unique contient l'eau, tubes gaz chauds traversent. Gaz chauffent eau → vapeur reste dans même vaisseau. Utilisées pour capacités vapeur relativement faibles et pressions basse à moyenne. Compactes, construction monobloc (packaged), moins chères.
• Chaudière à tubes d'eau (Water tube boiler) : eau chauffée à l'intérieur de tubes, gaz chauds les entourent. Inverse de chaudière à tubes de fumée. Eau d'alimentation circule dans tubes, entre dans tambour chaudière. Eau circulée chauffée par gaz combustion, convertie en vapeur dans espace vapeur du tambour. Utilisée quand demande vapeur et pression élevées (procédés industriels + production électricité). Caractéristiques : (i) tirage forcé, induit, équilibré améliorant efficacité combustion, (ii) tolérance moindre qualité eau → nécessité station traitement eau, (iii) rendements thermiques plus élevés.

Composants d'un Système Chaudière

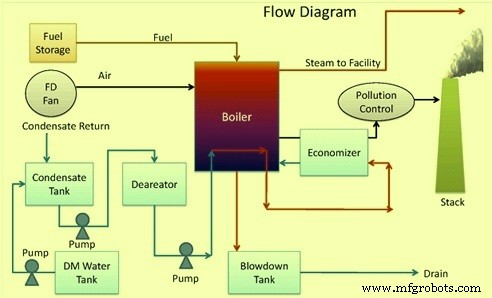

Principaux composants : station traitement eau, réchauffeurs eau alimentation, désoxygénateurs, pompe alimentation, économiseur, surchauffeur, attempérateur, système vapeur, condenseur, pompe condensats. Plus ensembles contrôles surveillant débits eau/vapeur, combustible, air, ajouts traitement chimique. Schéma flux usine chaudière figure 1.

Globalement, système chaudière = système eau alimentation, système vapeur, système combustible. Système eau alimentation fournit eau traitée à chaudière, régule automatiquement pour répondre demande vapeur. Système vapeur collecte et contrôle vapeur produite. Vapeur dirigée par tuyauterie vers point d'usage. Système combustible = tous équipements fournissant combustible pour générer chaleur nécessaire. Équipements nécessaires selon type combustible.

Système Eau d'Alimentation

Eau alimentation = eau fournie à chaudière convertie en vapeur. Deux sources : condensat/vapeur condensée retournée du procédé, et eau d'appoint (eau traitée station traitement). Composants principaux :

• Réchauffeur eau alimentation – Rendement chaudière amélioré par récupération chaleur fatale vapeur usée pour préchauffer eau alimentation. Échangeurs tube/coquille : eau alimentation côté tubes, vapeur côté coquille. Condensat retourné vers réservoir stockage ou hot well.
• Désoxygénateurs (Deaerators) – Eau alimentation souvent O₂ dissous à niveaux objectionables (fuites air condenseur, joints pompes, condensat lui-même). O₂ éliminé mécaniquement dans désoxygénateur. Principe : O₂ moins soluble quand température monte. Fait en faisant passer vapeur dans eau alimentation.
• Économiseurs (Economizers) – Dernier étage système eau alimentation. Conçus pour extraire valeur chaleur gaz échappement pour chauffer vapeur et améliorer rendement chaudière. Échangeurs tubes à ailettes simples. Économiseur réduit besoins combustible en transférant chaleur gaz fumée vers eau entrante.

Système Vapeur

Composé : tambours vapeur/boue, tubes chaudière, surchauffeurs, attempérateurs, systèmes condensats.

• Tambours vapeur et boue – Tambour vapeur = tambour supérieur chaudière tubes eau où séparation eau/vapeur a lieu. Contient éléments internes : entrée eau alimentation, injection chimique, purge, contrôle niveau, séparation eau/vapeur. Eau alimentation entre depuis économiseur. Vapeur sort par sommet via séparateurs. Sortie vapeur normalement depuis ce tambour vers tambour inférieur par tubulures montantes et descendantes. Tambour inférieur (mud drum) = réservoir bas chaudière égalisant distribution eau vers tubes générateurs et collectant solides (sels dureté, silice).
• Tubes chaudière – Acier carbone haute résistance. Soudés formant paroi continue. Généralement plusieurs batteries. Plus sensibles pannes : problèmes écoulement ou dépôts corrosion.
• Surchauffeur (Superheater) – Vapeur quittant chaudière = saturée (équilibre eau à pression/température chaudière). But : éliminer toute humidité en élevant température au-dessus point saturation. Ajoute énergie à vapeur sortie. Énergie ajoutée élève température et contenu calorifique au-dessus saturation. Vapeur surchauffée = volume spécifique plus grand.
• Attempérateurs (Attemperators) – Contrôlent degré surchauffe. Attempération = désurchauffe partielle par injection contrôlée eau dans flux vapeur surchauffée. Généralement eau alimentation chaudière utilisée.
• Systèmes condensats – Condensats divers échangeurs retournés à chaudière comme partie eau alimentation. Surveillance étroite pH et entrée O₂, traitement condensats approprié requis.

Système Combustible

Systèmes alimentation combustible jouent rôle critique dans performance chaudières. Fonctions principales : transfert combustible dans chaudière, distribution dans chaudière pour combustion uniforme et complète. Type combustible influence caractéristiques opérationnelles système. Système alimentation combustible = composant le plus significatif système chaudière. Combustibles préparés pour combustion, transportés à chaudière. Système combustion doit assurer stabilité flamme large gamme débits : conditions favorables ignition combustible, conditions aéro-dynamiques bon mélange air primaire/combustible. Brûleurs = éléments centraux système combustion efficace.

Rendement Chaudière à Vapeur

Pertes énergie : combustion incomplète, pertes rayonnement parois chaudière, chaleur emmenée gaz échappement, etc. Rendement = indication de ces pertes. Rendement = % chaleur totale exportée par vapeur sortie / chaleur totale fournie par combustible.

Rendement inclut : rendement thermique, rendement combustion, rendement combustible-vapeur. Dépend de nombreux facteurs : taille chaudière, type, conception, etc.

Classification des Chaudières à Vapeur

Selon conception/construction, classification principale :

Chaudière à Combustible Pulvérisé (Pulverized Fuel Boiler)

Majorité centrales charbon et chaudières tubes eau industrielles utilisent charbon pulvérisé. Technologie mature, > 90 % capacité charbon. Charbon broyé poudre fine : < 2 % > 300 µm, 70–75 % < 75 µm (charbon bitumineux). Charbon pulvérisé soufflé avec partie air combustion dans chaudière par buses brûleurs. Air secondaire/tertiaire ajouté. Combustion 1 300–1 700 °C selon qualité charbon. Temps séjour particules 2–5 s, particules assez petites pour combustion complète. Avantages : combustion qualités charbon variables, réponse rapide changements charge, températures air préchauffé élevées.

Chaudière à Lit Fluidisé (Fluidized Bed Combustion Boiler)

Système tir basé combustion lit fluidisé (FBC). Avantages significatifs vs systèmes conventionnels : design compact, flexibilité combustible, rendement combustion élevé, émissions réduites polluants NOx/SOx. Combustibles : charbon, rejets lavage, balle riz, bagasse, déchets agricoles.

Combustion FBC à ~840–950 °C. Bien en dessous température fusion cendres → évite fusion cendres et problèmes associés. Température basse due à coefficient transfert chaleur élevé (mélange rapide lit fluidisé) et extraction efficace chaleur par tubes échange dans lit et parois lit. Vitesse gaz maintenue entre vitesse fluidification min et vitesse entraînement particules. Assure opération stable lit, évite entraînement particules dans gaz. Trois types :

• FBC atmosphérique (AFBC) – Charbon concassé 1–10 mm selon rang/charbon, type combustible chambre combustion. Air atmosphérique (fluidisation + combustion) livré sous pression après préchauffage par gaz échappement. Tubes dans lit = évaporateur. Gaz combustion passent sections surchauffeur, économiseur, dépoussiéreurs, préchauffeur air avant rejet atmosphère.
• CFBC (Circulating Fluidized Bed Combustion) atmosphérique – Paramètres lit maintenus pour favoriser élutriation solides hors lit. Élutriation = processus particules fines emportées hors lit fluidisé par débit fluide traversant lit. Particules relevées phase diluée dans riser solides, descente avec cyclone = chemin retour solides. Pas tubes génération vapeur immergés dans lit. Génération/surchauffe vapeur dans section convection, parois eau, sortie riser. CFBC généralement plus économiques que AFBC pour applications industrielles > 75–100 t/h vapeur.
• PFBC (Pressurized Fluidized Bed Combustion) – Compresseur fournit air forcé, combusteur = enceinte sous pression. Taux libération chaleur lit proportionnel pression lit → lit profond pour extraire grande chaleur. Améliore rendement combustion et absorption SO₂ dans lit. Vapeur générée dans deux faisceaux tubes : un dans lit, un au-dessus. Gaz chauds entraînent turbine gaz production électricité. PFBC = cogénération (vapeur + électricité) ou cycle combiné. Cycle combiné (turbine gaz + turbine vapeur) améliore conversion globale 5–8 %.

Chaudière à Chaleur Fatale (Waste Heat Boiler)

Partout où chaleur fatale disponible à température moyenne/élevée, chaudière chaleur fatale installée pour produire vapeur économiquement. Vapeur détendue dans ensemble turbine-générateur vapeur → production électricité. Largement utilisée récupération chaleur gaz échappement.
