Maîtriser l'intégration Arduino & MATLAB : Tutoriel Communication Série Étape par Étape

Introduction

Bienvenue au septième tutoriel Arduino de notre série de tutoriels Arduino. Dans ce tutoriel, nous allons apprendre comment connecter Arduino à Matlab et comment ils communiquent en utilisant le port série. Aussi, nous ferons un exemple où nous utiliserons Matlab pour contrôler la carte Arduino.

C'est un tutoriel vidéo étape par étape facile à suivre. Aussi, sous la vidéo, vous pouvez trouver les pièces nécessaires pour ce tutoriel et les codes sources des exemples de la vidéo.

Composants nécessaires pour ce tutoriel Arduino

Carte Arduino
Plaque d'essai et fils de connexion
LED
Résistance 220 Ohm
Bouton poussoir

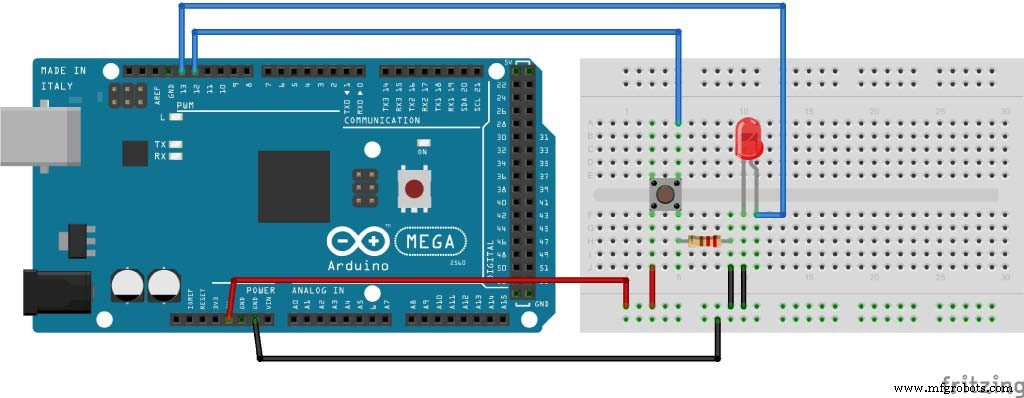

Schéma de câblage des exemples

Maîtriser l intégration Arduino & MATLAB : Tutoriel Communication Série Étape par Étape

Code Matlab

clear a;
a = arduino('COM4');
a.pinMode(8, 'OUTPUT');
a.pinMode(12, 'INPUT');
tic
while (toc < 10)
  b = a.digitalRead(12);
  if (b == true)
    a.digitalWrite(8, 1);
  else
    a.digitalWrite(8, 0);
  end
end
