Tutoriel Arduino 06 : Connecter Arduino à Processing via Communication Série

Introduction

Bienvenue au sixième tutoriel Arduino de notre série de tutoriels Arduino. Dans ce tutoriel, nous allons apprendre comment connecter Arduino à Processing et comment ils communiquent en utilisant le port série. Aussi, nous ferons un exemple où nous utiliserons l'IDE Processing pour envoyer des commandes à la carte Arduino et vice-versa.

C'est un tutoriel vidéo étape par étape facile à suivre. Aussi, sous la vidéo, vous pouvez trouver les pièces dont nous avons besoin pour ce tutoriel et les codes sources des exemples de la vidéo.

Composants nécessaires pour ce tutoriel Arduino

---

Vous pouvez obtenir les composants sur les sites ci-dessous :

• Carte Arduino
• Plaque d'essai et fils de connexion
• LED
• Résistance 220 Ohm
• Bouton poussoir

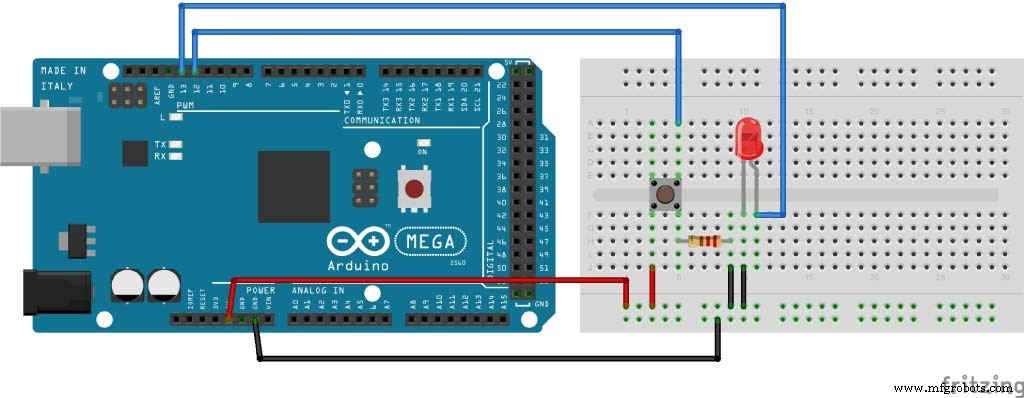

Schéma de câblage

---

Code source Arduino

---

int led = 13;
int button = 12;

void setup() {
  pinMode(led, OUTPUT);
  pinMode(button, INPUT);
  Serial.begin(9600);
}

void loop() {
  if(Serial.available() > 0) {
    char ledState = Serial.read();
    if(ledState == '1'){
      digitalWrite(led, HIGH);
    }
    if(ledState == '0'){
      digitalWrite(led, LOW);
    }
  }
  int buttonState = digitalRead(button);
  if (buttonState == HIGH){
    Serial.println("Button is pressed");
    delay(500);
  }
}

Code source Processing

---

import processing.serial.*;

Serial myPort;
String myText = "";

void setup(){
  size(300, 300);
  myPort = new Serial(this, "COM4", 9600);
  myPort.bufferUntil('\n');
}

void serialEvent(Serial myPort){
  myText = myPort.readStringUntil('\n');
}

void draw(){
  background(0,0,0);
  text(myText, 120, 120);
  myText = "";
  if(mousePressed && (mouseButton == LEFT)){
    myPort.write('1');
  }
  if(mousePressed && (mouseButton == RIGHT)){
    myPort.write('0');
  }
}
