Envoyer des alertes d'ouverture de porte par Gmail avec Arduino Uno – Guide débutant étape par étape

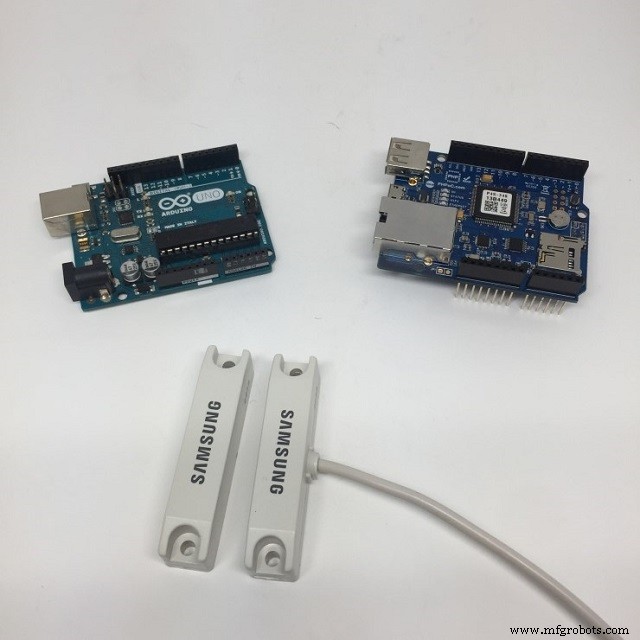

Composants et fournitures

Composant	Quantité
Arduino UNO	1
Shield PHPoC pour Arduino	1
Capteur magnétique (deux parties : capteur + aimant)	1

À propos de ce projet

Si vous êtes débutant, vous pouvez apprendre les bases du WiFi et des capteurs avec Arduino via les tutoriels « WiFi et Arduino » et « Capteur de porte ».

Dans ce tutoriel, je vais vous montrer comment détecter l'ouverture d'une porte et envoyer une notification via Gmail en utilisant un Arduino Uno. Ce tutoriel est conçu pour les débutants ! C'est vraiment simple.

Détection de l'ouverture de porte

Le capteur magnétique se compose de deux parties : le capteur et l'aimant. Lorsque les deux parties sont proches, la broche de sortie du capteur est à l'état HAUT (HIGH), sinon elle est à l'état BAS (LOW). En installant une partie sur le vantail de la porte et l'autre sur l'huisserie, on peut détecter l'ouverture de la porte en surveillant l'état de la broche de sortie.

Gestion de l'événement

Lorsqu'un événement se produit (porte ouverte), une notification est envoyée via Gmail.

Bibliothèques nécessaires

Le code utilise deux bibliothèques : PHPoC et Button (ezButton).

Références de fonctions

• loop()
• setup()
• Serial.begin()
• Serial.println()
• delay()
• Boucle for
• Boucle while
• Condition if else
• String.toInt()

Code source

#include <Phpoc.h>
#include <ezButton.h>

PhpocEmail email;
ezButton button(A0); // Objet bouton sur la broche A0

void setup() {
  Serial.begin(9600);
  Phpoc.begin(PF_LOG_SPI | PF_LOG_NET | PF_LOG_APP);
  // Phpoc.beginIP6(); // Décommenter pour IPv6
  button.setDebounceTime(100); // Anti-rebond 100 ms
}

void loop() {
  button.loop(); // À appeler en premier

  if (button.isPressed()) { // Si porte ouverte...
    email.setOutgoingServer("smtp.gmail.com", 587);
    email.setOutgoingLogin("Votre_Google_ID", "Votre_Mot_De_Passe_Google");
    email.setFrom("Votre_Adresse_Gmail", "Nom_Expéditeur");
    email.setTo("Adresse_Destinataire", "Nom_Destinataire");
    email.setSubject("Porte ouverte. [#905]");

    email.beginMessage();
    email.println("#905");
    email.println("");
    email.println("La porte est ouverte.");
    email.endMessage();

    if (email.send() > 0) {
      Serial.println("Votre email a été envoyé avec succès");
    } else {
      Serial.println("Votre email n'a pas été envoyé");
    }
  }
  else if (button.isReleased()) { // Si porte fermée...
    // Écrire le code de la même manière
  }
}

Bibliothèque PHPoC pour Arduino

Cette bibliothèque communique avec le Shield PHPoC pour la connexion Internet. Elle inclut aussi la bibliothèque Gmail.

Installation : Manuel PHPoC Shield | GitHub

Schémas

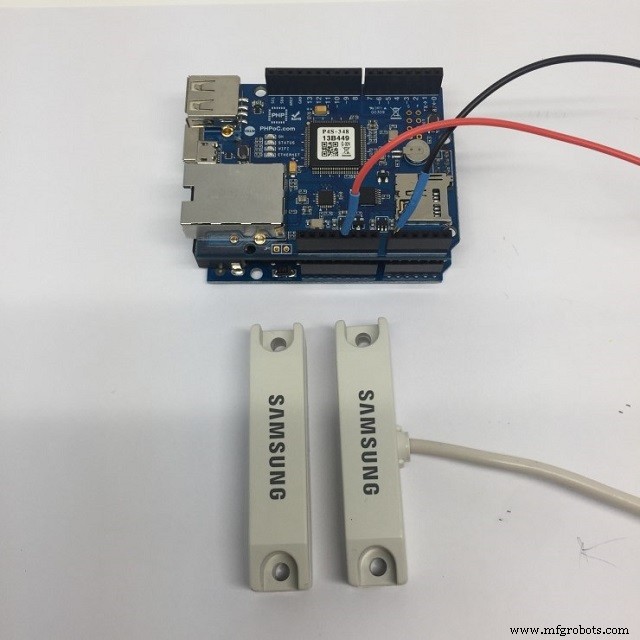

1. Empiler le Shield PHPoC sur l'Arduino
2. Connecter un câble LAN ou un dongle USB WiFi au shield pour l'Ethernet
3. Câblage entre Arduino et capteur :

• 5V → broche rouge
• A0 → broche noire
