Surveillance du CO2 avec le capteur K30
Composants et fournitures
| × | 1 | ||||
| × | 1 | ||||
 |
| × | 1 | |||
| × | 1 | ||||
 |
| × | 1 | |||
 |
| × | 1 |
À propos de ce projet
Présentation
Ce projet concerne la surveillance des niveaux de CO2 à la maison, dans la serre, dans ce petit bureau, etc.
Il y a quelque temps, j'ai commencé à travailler sur un moniteur de qualité de l'air intérieur Raspberry Pi open source appelé LiV Pi. J'ai essayé un certain nombre de capteurs de CO2 analogiques pour ce projet, mais j'ai rencontré des problèmes d'étalonnage - jusqu'à ce que j'obtienne un module K30 CO2. Il s'agit d'un capteur NDIR numérique à étalonnage automatique, il est donc assez facile à utiliser.

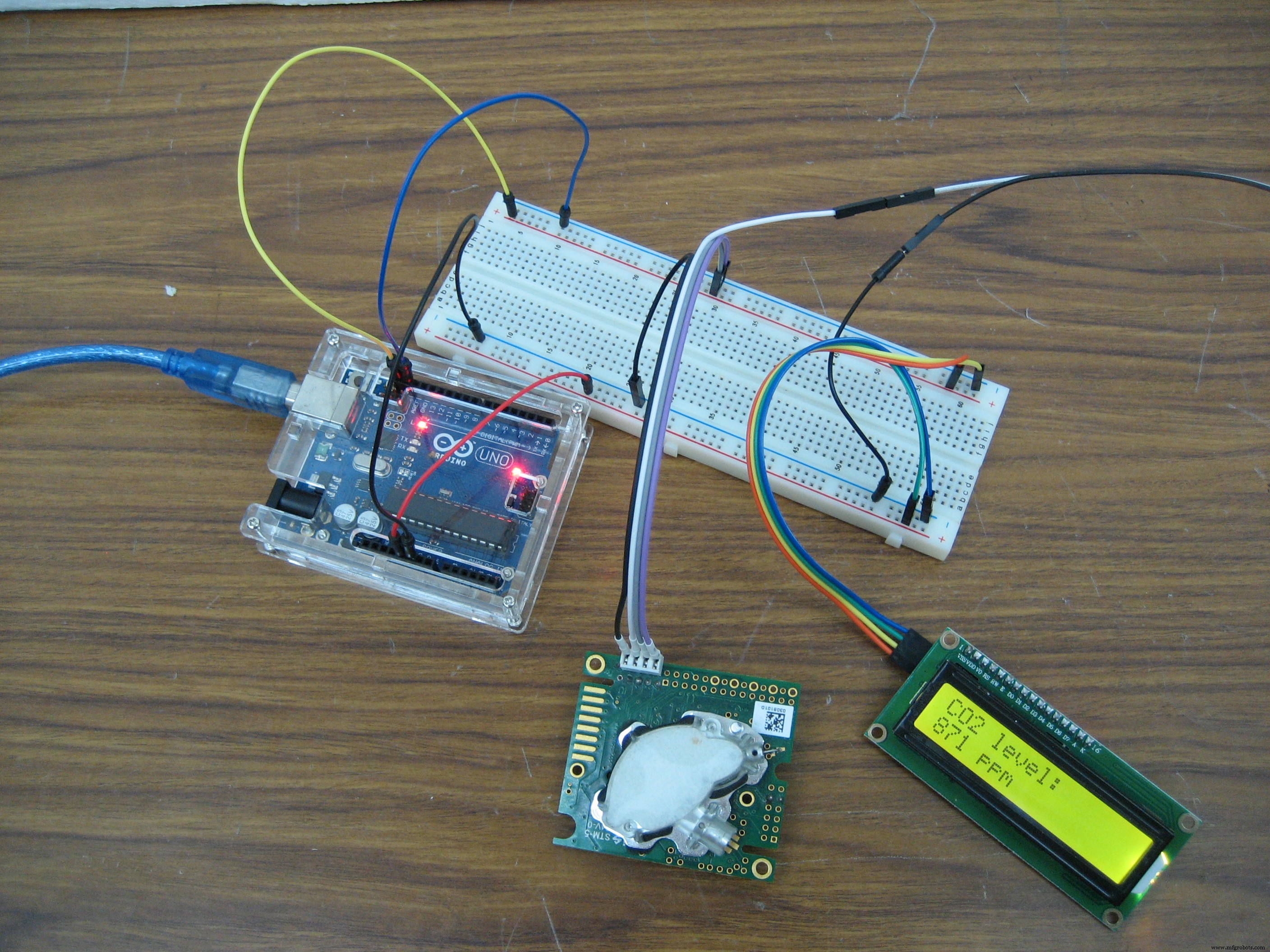

Je commence maintenant un nouveau projet open source, cette fois en utilisant Arduino. J'ai téléchargé une bibliothèque I2C pour ce capteur sur Github :K30_CO2_I2C_Arduino. Cette photo montre K30 connecté à Arduino. Les mesures de CO2 sont affichées sur l'écran LCD1602.
Et voici un gros plan du capteur. Il peut également être connecté en série et dispose d'un commutateur d'étalonnage de 400 ppm.
Instructions
- Connectez les pièces selon le schéma.
- Téléchargez le fichier .zip de la bibliothèque et ajoutez-le à votre IDE Arduino.
- Ouvrez le croquis "k30_LCD_I2C_lib_test" de la section des exemples.
- Compilez et téléchargez le code sur votre Arduino.
Code
K30_CO2_I2C_Arduino
Bibliothèque Arduinohttps://github.com/FirstCypress/K30_CO2_I2C_ArduinoSchémas
Comment connecter K30 et LCD1602 à Arduino
Référentiel Github pour la bibliothèque K30 I2C
Bibliothèque Githubhttps://github.com/FirstCypress/K30_CO2_I2C_ArduinoProcessus de fabrication
