Enregistreur et lecteur vocal ISD1820 piloté par Arduino

Composants et fournitures

Composant	Quantité
Arduino UNO	1

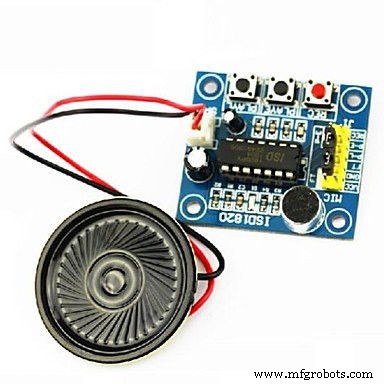

Module ISD1820	1
Haut-parleur 0,25 W, 8 Ω	1
Fils de connexion (jumper wires)	6

À propos de ce projet

L'idée derrière

Je cherchais sur internet un dispositif capable d'enregistrer et de rejouer la voix. J'ai trouvé l'ISD1820, très abordable (environ 3 $), qui peut enregistrer seul via des boutons physiques. Mon but : le contrôler entièrement par Arduino (enregistrement et lecture via le port série).

Ce projet s'adresse aux débutants et à ceux qui veulent comprendre le fonctionnement de l'ISD1820 avec Arduino. Il peut être étendu bien au-delà.

Visitez www.gadgetprogrammers.online pour la description complète et de nouvelles idées.

Comment ça marche

L'ISD1820 enregistre jusqu'à 20 secondes (on peut aussi stocker sur carte SD). Ici, on enregistre quand l'utilisateur tape 'r' dans le moniteur série, et on lit quand il tape 'p'.

Broches principales de l'ISD1820 :

• VCC — Alimentation 3,3 V
• GND — Masse
• REC — Entrée d'enregistrement (niveau HAUT actif). L'enregistrement dure tant que REC reste HAUT. Prioritaire sur la lecture.
• PLAYE — Lecture déclenchée par front montant. Joue jusqu'au marqueur EOM ou fin de mémoire.
• PLAYL — Lecture déclenchée par niveau (transition BAS→HAUT).
• SP+/SP- — Sorties haut-parleur (impédance min. 8 Ω).
• MIC — Entrée microphone (préampli intégré).
• FT — Mode "Feed Through" : le microphone pilote directement le haut-parleur.
• P-E — Lecture en boucle continue.

Câblage

• VCC → Arduino 5V
• GND → Arduino GND
• FT → Broche 5
• PLAYL (PL) → Broche 4
• PLAY_E (P-E) → Broche 3
• REC → Broche 2

Deux exemples de code sont fournis :

• Exemple 1 : L'utilisateur décide quand enregistrer/lire via le moniteur série.
• Exemple 2 : Enregistrement automatique 3 s, lecture 5 s, en boucle.

Exemple 1 : Contrôle utilisateur via moniteur série

/* ISD1820 Arduino Voice Recorder
 * Enregistre et joue un son avec Arduino et ISD1820
 * Code par Anshul Pareek, 06/06/2018
 */
#define REC 2
#define PLAY_E 3
#define FT 5
#define playTime 5000
#define recordTime 3000

void setup() {
  pinMode(REC, OUTPUT);
  pinMode(PLAY_E, OUTPUT);
  pinMode(FT, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  while (Serial.available() > 0) {
    char inChar = (char)Serial.read();
    if (inChar == 'p' || inChar == 'P') {
      digitalWrite(PLAY_E, HIGH);
      delay(50);
      digitalWrite(PLAY_E, LOW);
      Serial.println("Lecture démarrée");
      delay(playTime);
      Serial.println("Lecture terminée");
      break;
    } else if (inChar == 'r' || inChar == 'R') {
      digitalWrite(REC, HIGH);
      Serial.println("Enregistrement démarré");
      delay(recordTime);
      digitalWrite(REC, LOW);
      Serial.println("Enregistrement arrêté");
    }
    Serial.println("### Moniteur série quitté ###");
  }
  Serial.println("### Tapez r pour enregistrer, p pour jouer ###");
  delay(500);
}

Exemple 2 : Enregistrement/lecture automatique en boucle

#define REC 2
#define PLAY_E 3
#define FT 5
#define playTime 5000
#define recordTime 3000
#define playLTime 900

void setup() {
  pinMode(REC, OUTPUT);
  pinMode(PLAY_E, OUTPUT);
  pinMode(FT, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  digitalWrite(REC, HIGH);
  delay(recordTime);
  digitalWrite(REC, LOW);
  digitalWrite(PLAY_E, HIGH);
  delay(50);
  digitalWrite(PLAY_E, LOW);
  delay(playTime);
  delay(500);
}

Évolutions possibles : Enregistrer sur carte SD, créer un talkie-walkie, etc. Selon votre imagination !

Si vous aimez, partagez ! Visitez www.gadgetprogrammers.online.

Schéma

Deux schémas de câblage sont fournis (images).
