Concevoir des composants complexes avec surmoulage

Le moulage par injection à faible volume ne se limite pas à de simples pièces. Chez Protolabs, nous avons la capacité de fabriquer des pièces compliquées à l'aide d'actions latérales, d'inserts chargés à la main, de surmoulage, et nous avons maintenant commencé à tester en version bêta notre processus de moulage d'inserts.

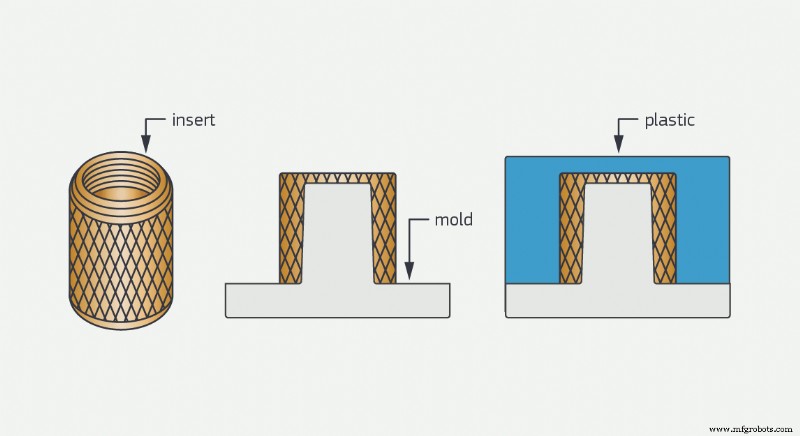

Au lieu d'un moule qui produit une pièce finale à l'aide de deux injections distinctes comme le surmoulage, le moulage par insertion consiste généralement en une pièce préformée - souvent en métal - qui est chargée dans un moule, où elle est ensuite surmoulée avec du plastique pour créer une pièce avec une fonction ou une amélioration améliorée. propriétés mécaniques.

Le moulage par insertion vous permet de renforcer la résistance des pièces avec des composants préfabriqués tels que des inserts filetés.

Inserts filetés

L'une des manières dont le moulage par insert est exploité est avec des inserts filetés, qui renforcent les propriétés mécaniques de la capacité des pièces en plastique à être fixées ensemble, en particulier lors d'assemblages répétés. Les vis autotaraudeuses fonctionnent bien avec les plastiques plus souples, mais elles peuvent facilement s'user et/ou se croiser et ne pas bien fonctionner, ce qui entraîne des pièces endommagées qui doivent être remplacées.

Douilles et manchons

L'incorporation de douilles ou de manchons métalliques est similaire aux inserts filetés, nécessitant qu'un opérateur fasse glisser l'insert fileté sur une broche avant que le plastique ne soit moulé. Les bagues et les manchons sont un excellent moyen d'augmenter la durabilité des pièces pour les composants d'accouplement qui nécessitent une plus grande résistance à l'abrasion en raison des pièces mobiles.

Vous avez une conception prête pour le moulage par insertion ?

Il existe de nombreuses applications où les pièces peuvent bénéficier du moulage par insertion en dehors des douilles ou des inserts filetés. Une simple revue de projet avec Protolabs permet de vérifier si votre projet est adapté au surmoulage, qui est actuellement en phase bêta. Si vous avez un projet impliquant le moulage par insertion, veuillez contacter l'un de nos ingénieurs d'application à [email protected] ou au 877.479.3680 avec des détails concernant votre conception.
