Projet de galvanoplastie au cuivre : Construisez un système intelligent avec Arduino UNO

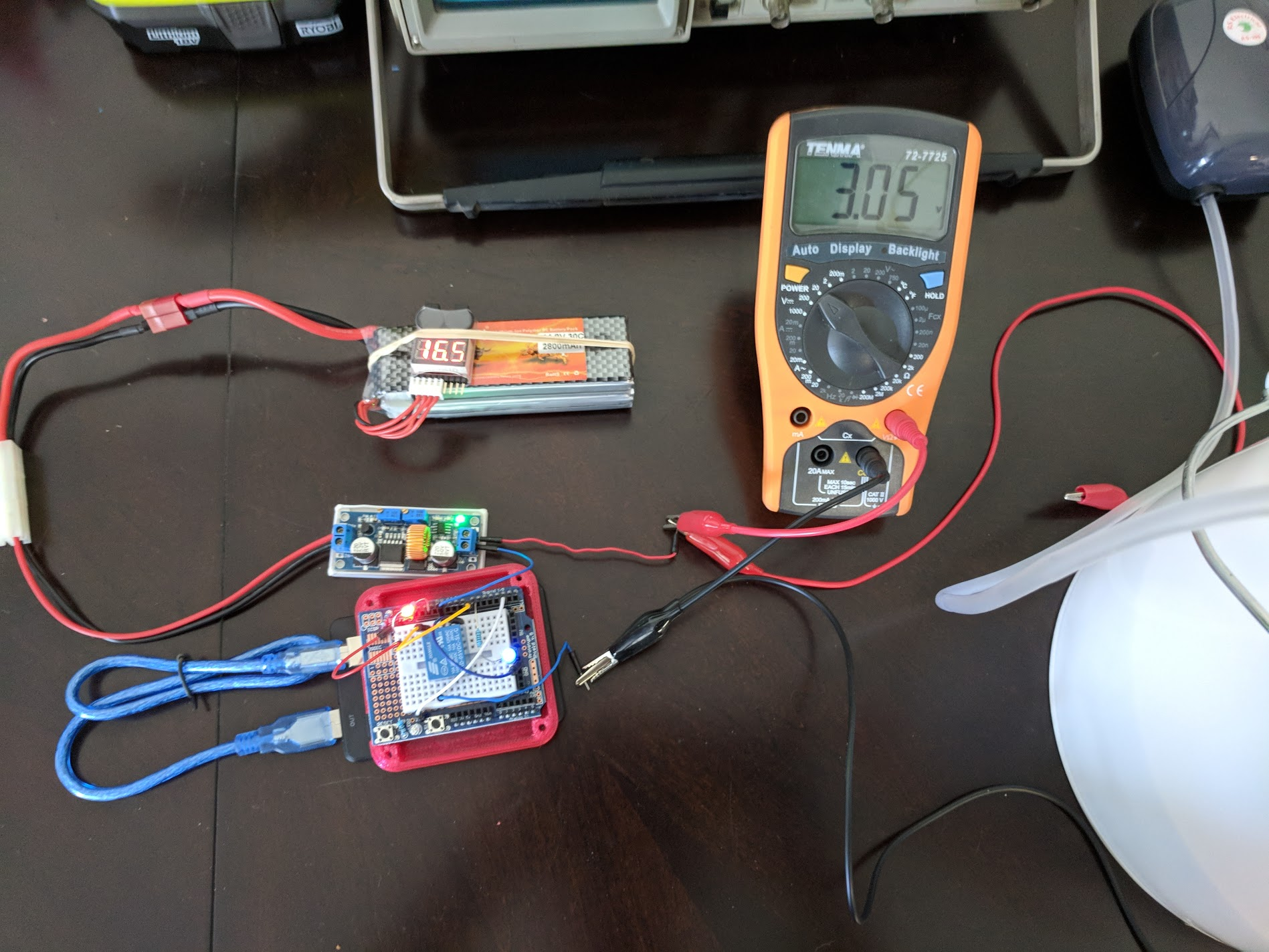

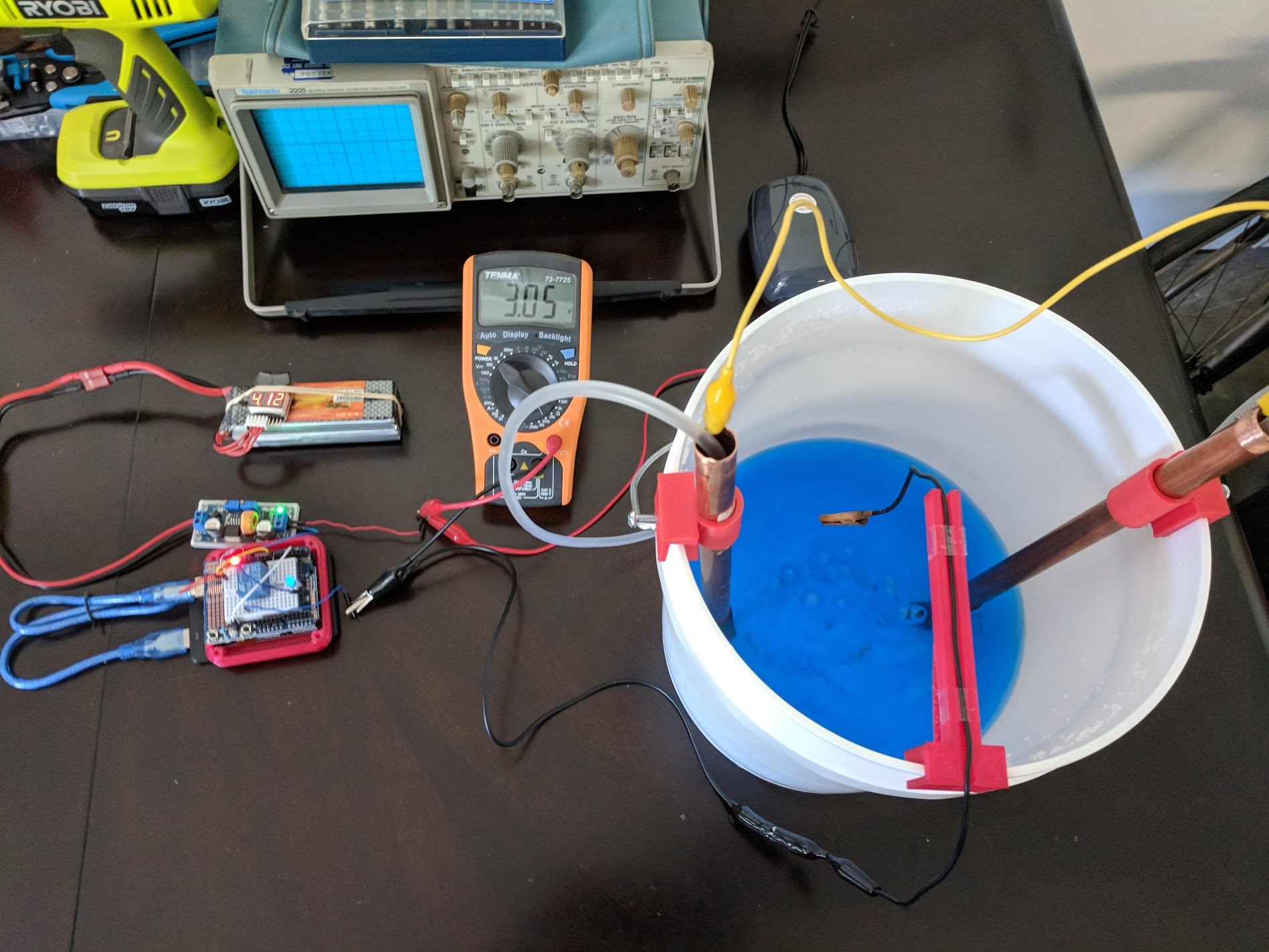

J'utilise une batterie LiPo 4S avec un convertisseur buck pour réguler la tension car je n'ai pas d'alimentation de paillasse. Je prévois de tester la galvanoplastie à différentes tensions pour voir ce qui fonctionne le mieux pour mon installation.

Est-ce que ça marche ?

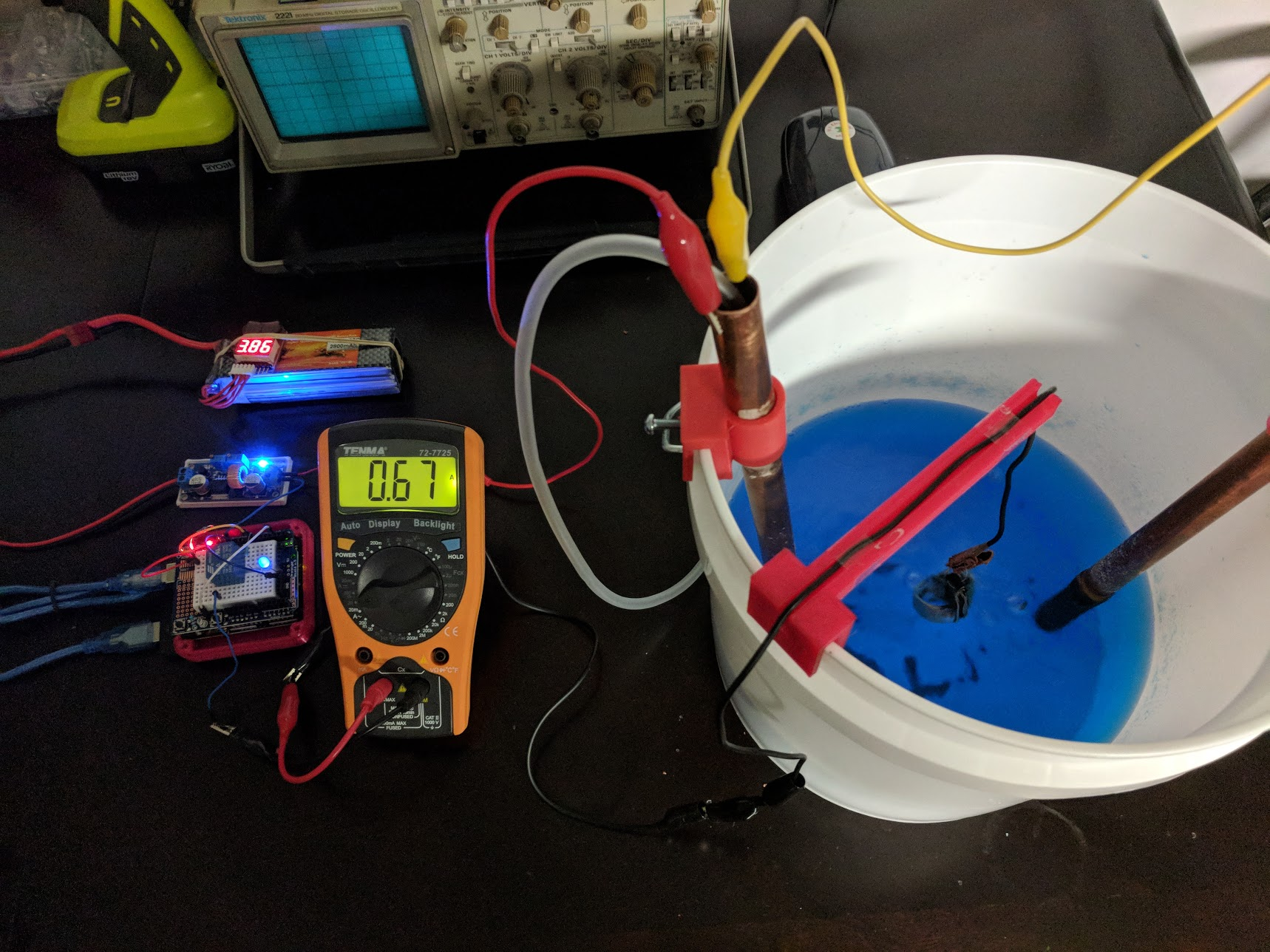

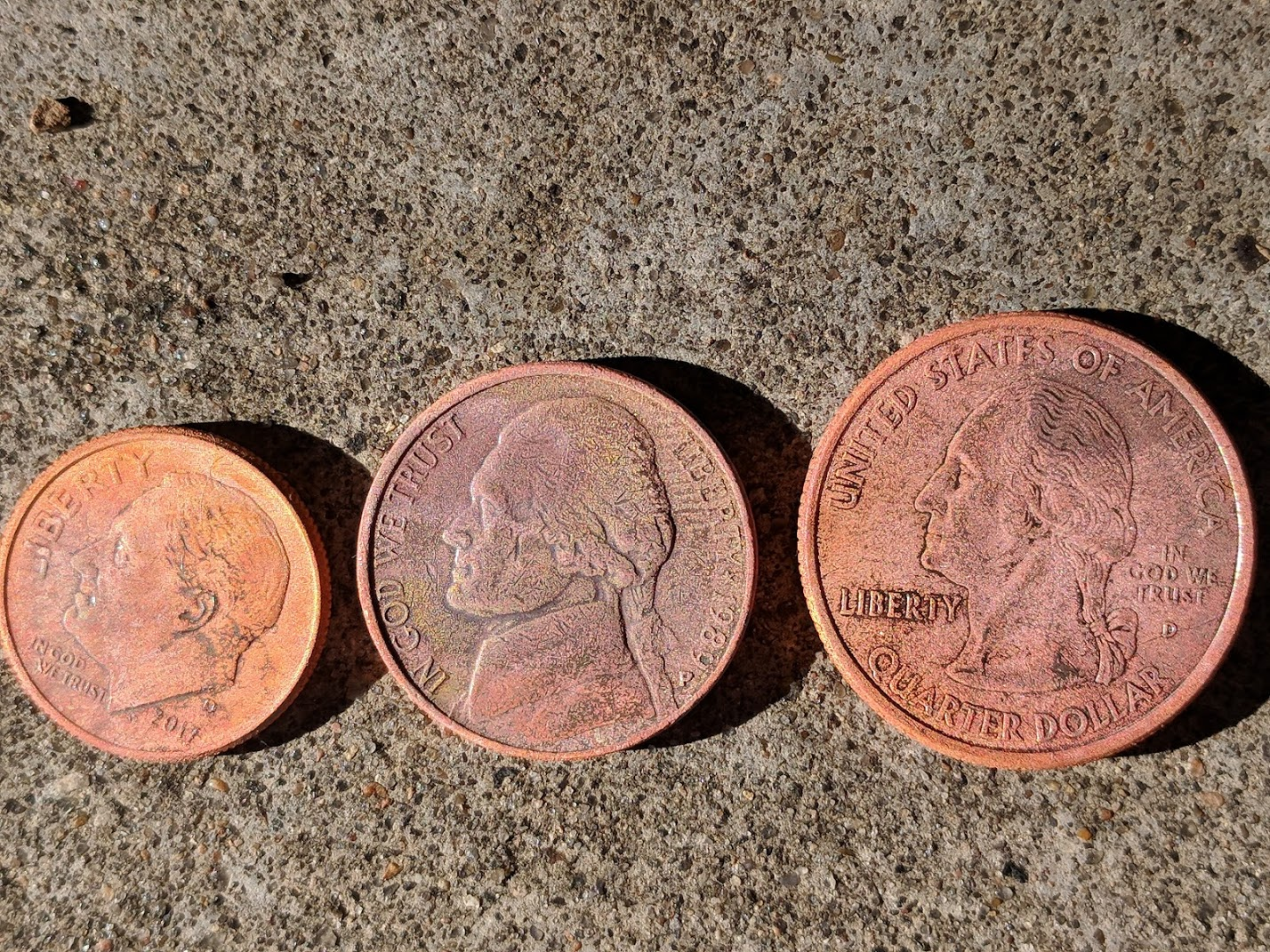

J'ai commencé par galvaniser quelques pièces de monnaie. Celles-ci ont été faites à environ 3 volts et tiraient environ 600 mA pendant le processus de galvanoplastie. J'ai galvanisé chaque pièce pendant environ cinq à dix minutes et j'ai été surpris par la rapidité de la galvanoplastie.

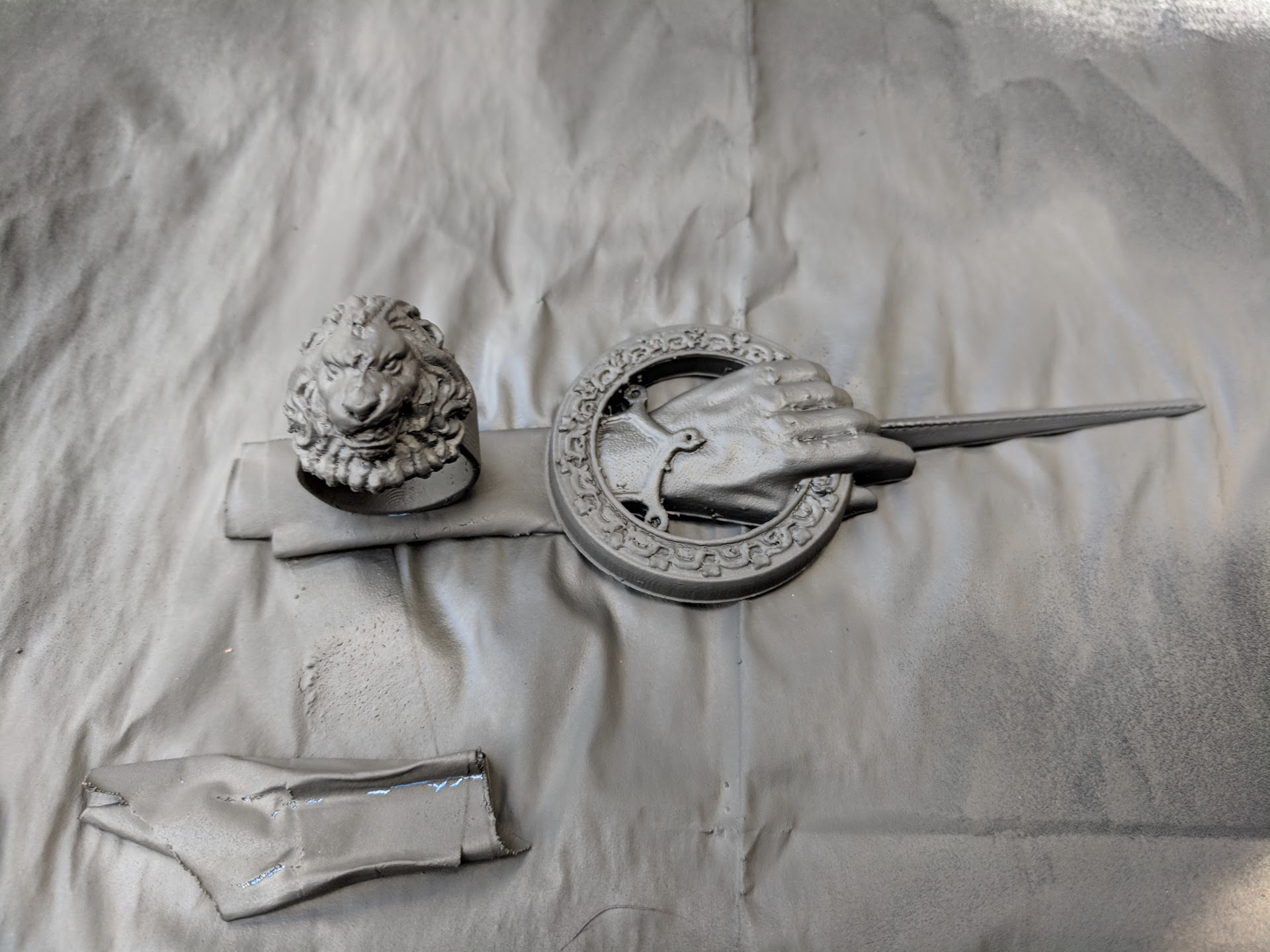

Ça marche ! Mais galvaniser des pièces a été fait maintes fois auparavant. J'ai donc commandé de la peinture conductrice et j'ai commencé à peindre des impressions 3D.

Impressions 3D

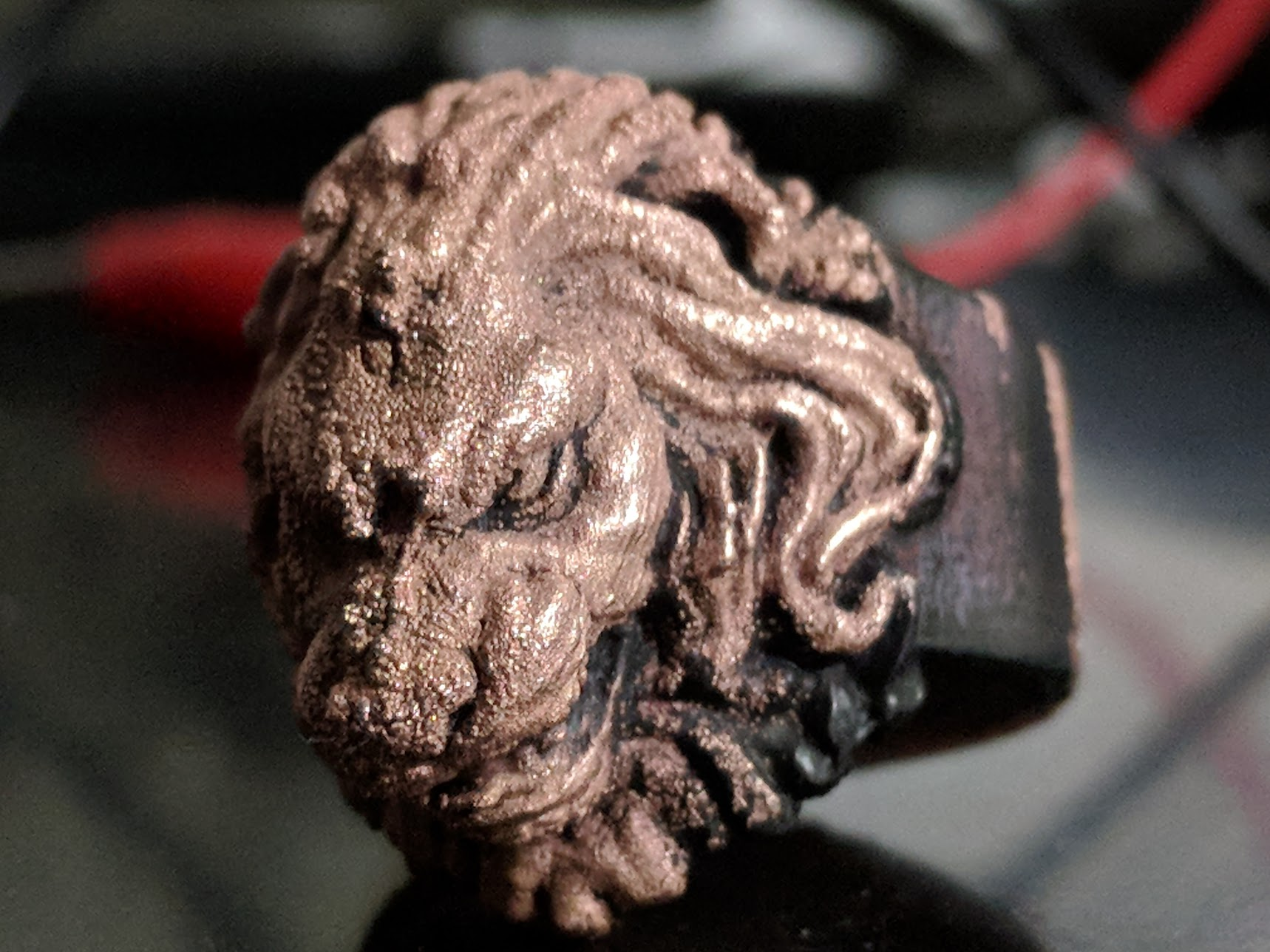

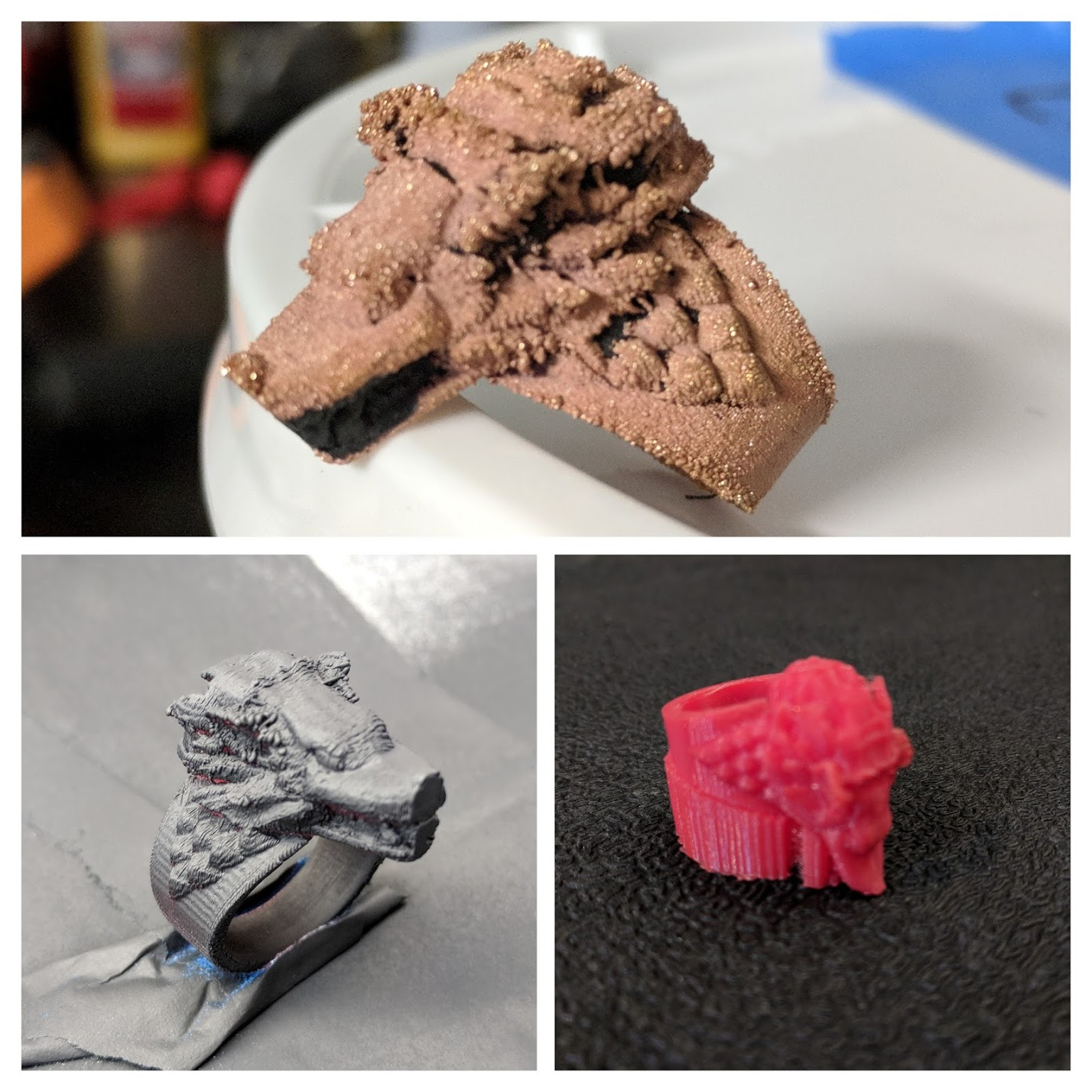

Première tentative : cette bague loup, qui n'était pas la meilleure impression mais a fonctionné très bien comme premier test.

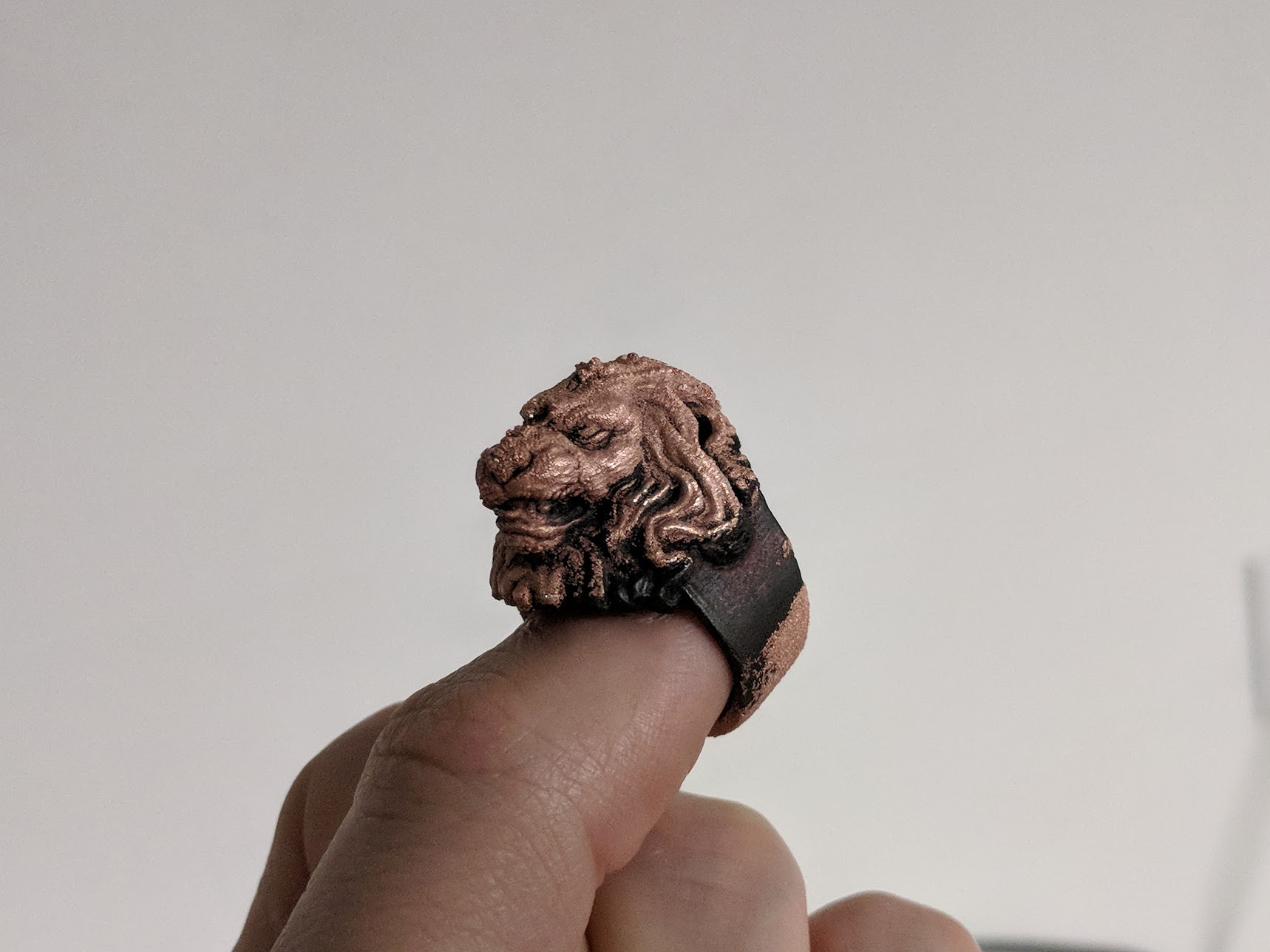

La bague ne se galvanisait pas aussi vite que les pièces car je n'avais pas appliqué assez de couches de peinture conductrice. J'ai galvanisé cette bague pendant environ 4 heures.

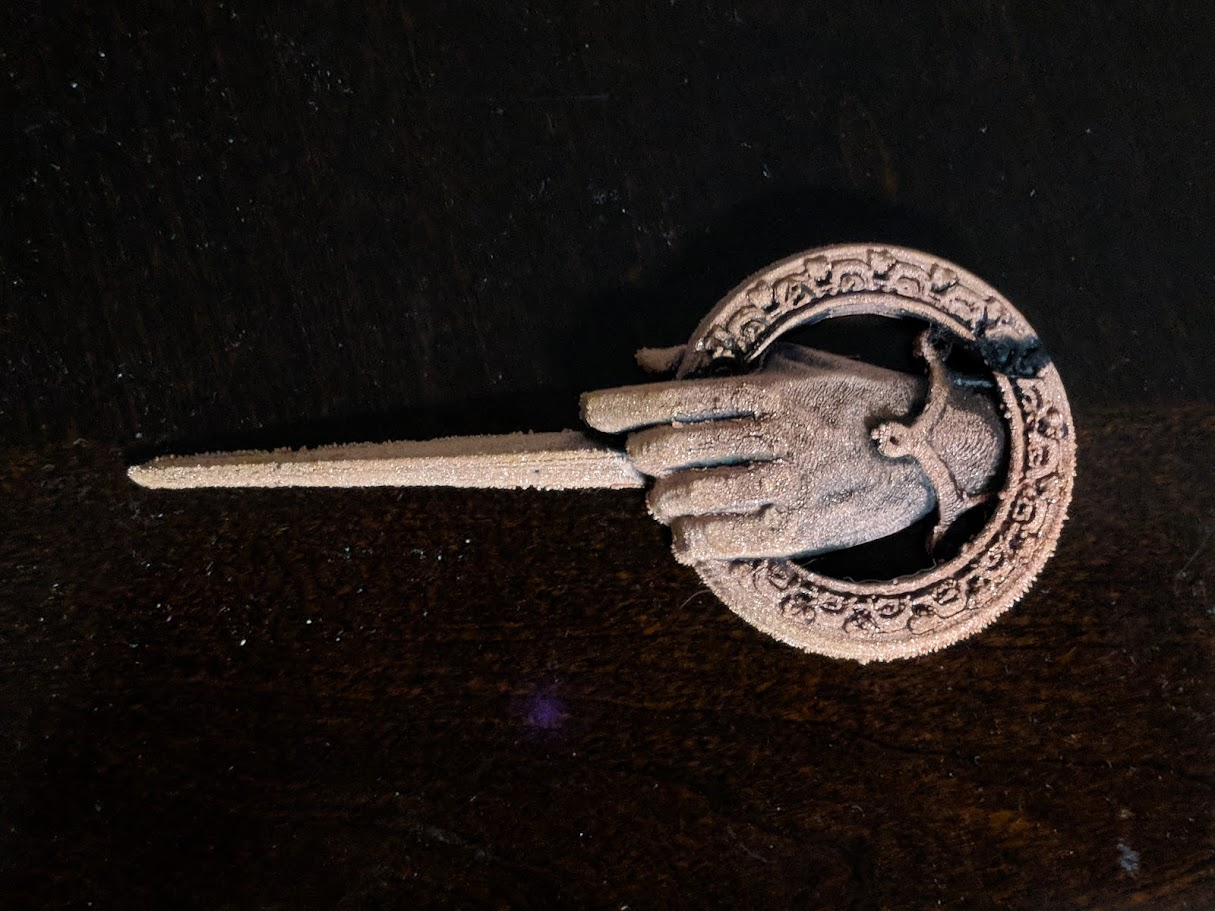

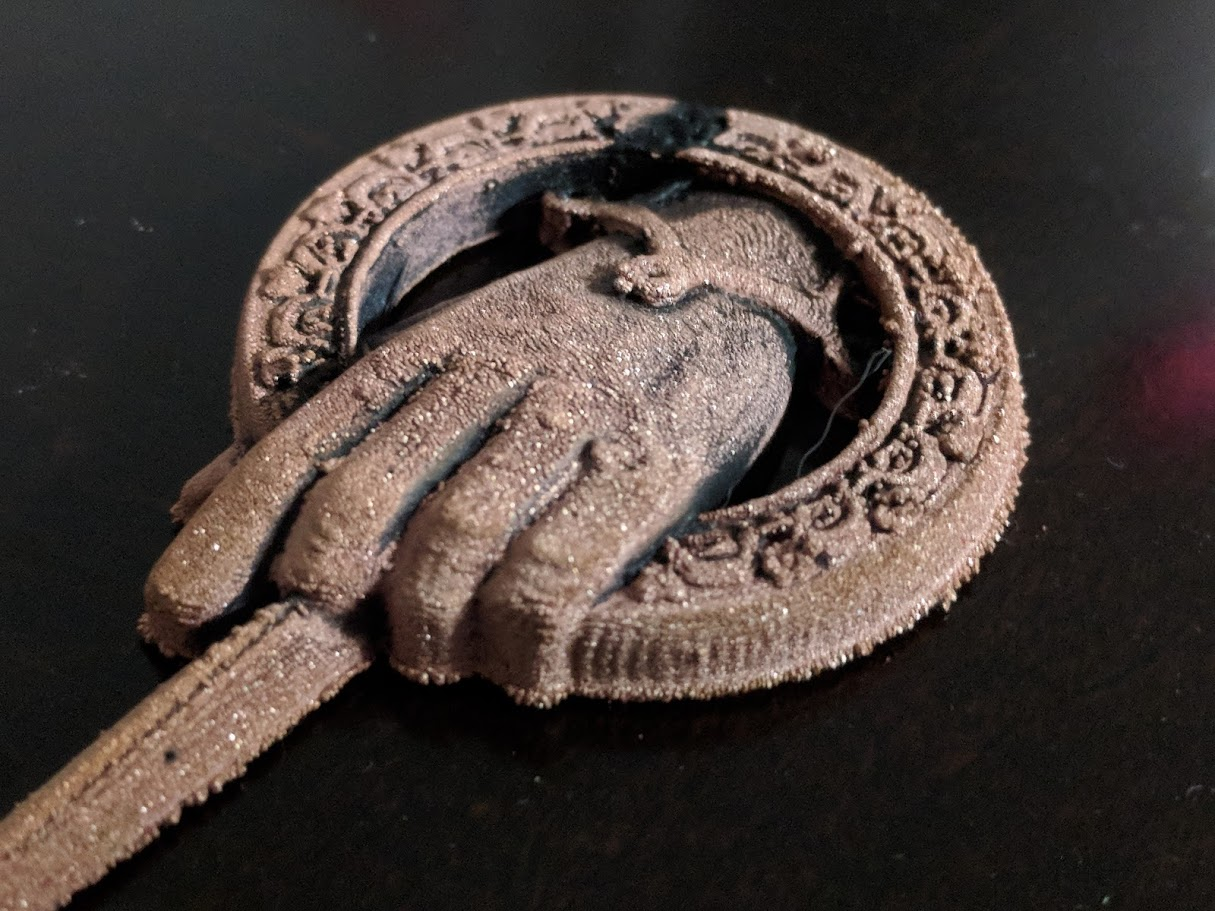

Ensuite, j'ai essayé d'autres impressions 3D mais cette fois j'ai appliqué une quantité excessive de peinture en espérant que cela rendrait les impressions plus conductrices.

Les impressions sont beaucoup plus difficiles à galvaniser et il semble que j'aie encore besoin de tester différents réglages pour affiner le processus.

Il semble que j'aie encore besoin de tester différents réglages sur le système mais dans l'ensemble, je suis très satisfait des résultats.

J'espère que cette introduction à la galvanoplastie vous a plu et je vous encourage à essayer.

Remerciements spéciaux

Je tiens à remercier Elegoo pour avoir sponsorisé ce projet. Ils ont envoyé leur Super Starter Kit qui contenait tout ce dont vous avez besoin pour commencer à bidouiller sur des projets Arduino. J'ai utilisé les éléments suivants du kit de démarrage : Arduino Uno, shield de prototypage, plaque d'essai, relais, résistances, LEDs, interrupteur à bouton et fils de liaison.

Procurez-vous votre kit aujourd'hui et commencez à créer !

https://www.amazon.com/EL-KIT-003-Project-Starter-Tutorial-Arduino/dp/B01D8KOZF4

Code

ElectroToggle (C/C++)

Téléversez ce sketch sur votre Arduino Uno en utilisant l'Arduino IDE.

/* Galvanoplastie
 * Basculer le relais avec durées d'allumage et d'extinction définies
 * Interruption interrupteur d'alimentation pour basculer le cycle du relais
 */
const int powerSwitch = 2;
const int bathLed = 6;
const int relay = 7;
const int powerLed = 13;
long onTime = 10000;
long offTime = 1000;
volatile bool isActive = false;

void turnOn() {
  digitalWrite(relay, HIGH);
  digitalWrite(bathLed, HIGH);
}

void turnOff() {
  digitalWrite(relay, LOW);
  digitalWrite(bathLed, LOW);
}

void toggleState() {
  isActive = !isActive;
  digitalWrite(powerLed, isActive);
}

// Délai avec logique d'échappement
void await(long timeToWait) {
  for(int j=0; j

Pièces personnalisées et boîtiers

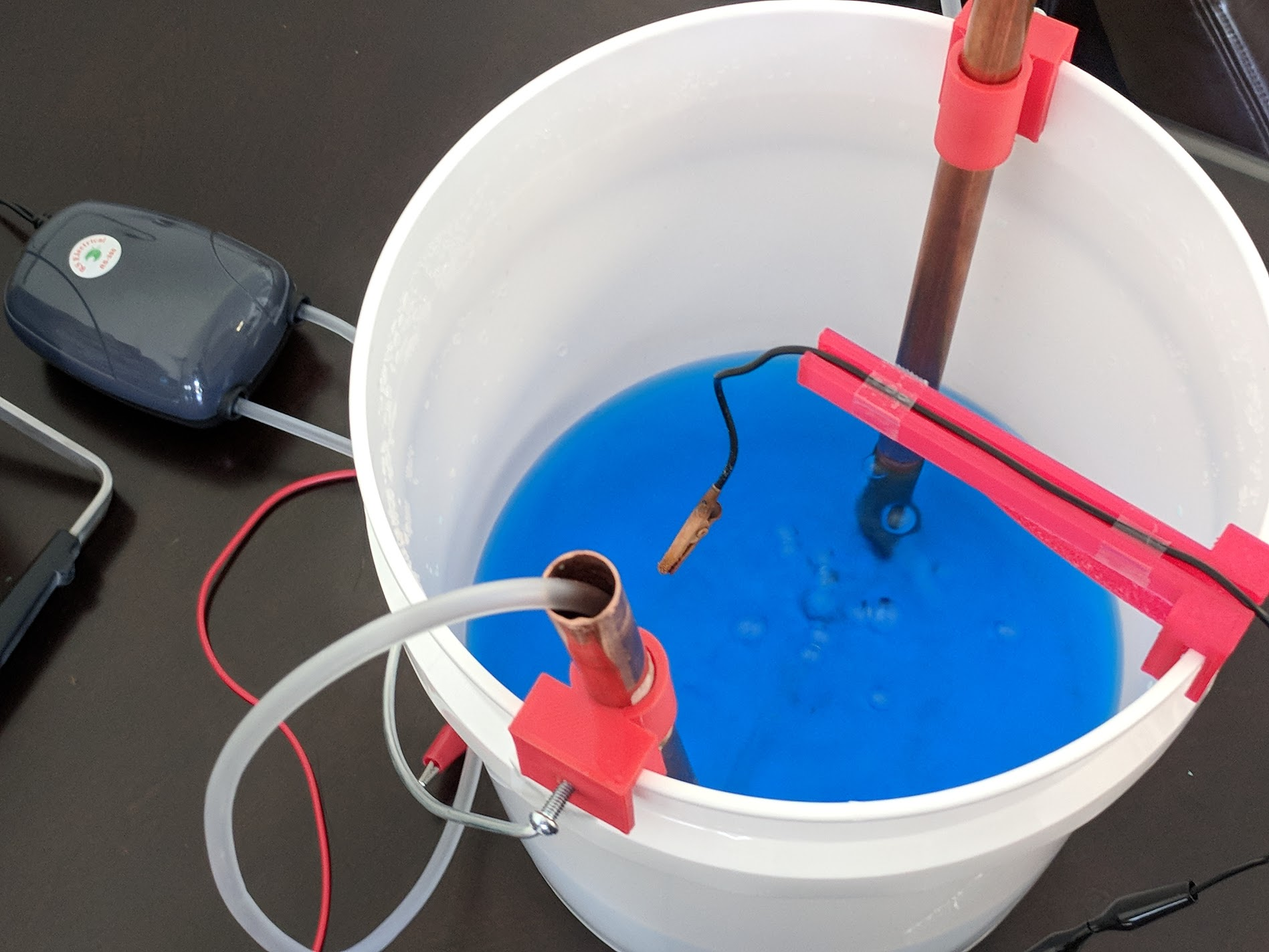

Clips pour le seau pour maintenir le tube en cuivre et clip pour maintenir la cathode.

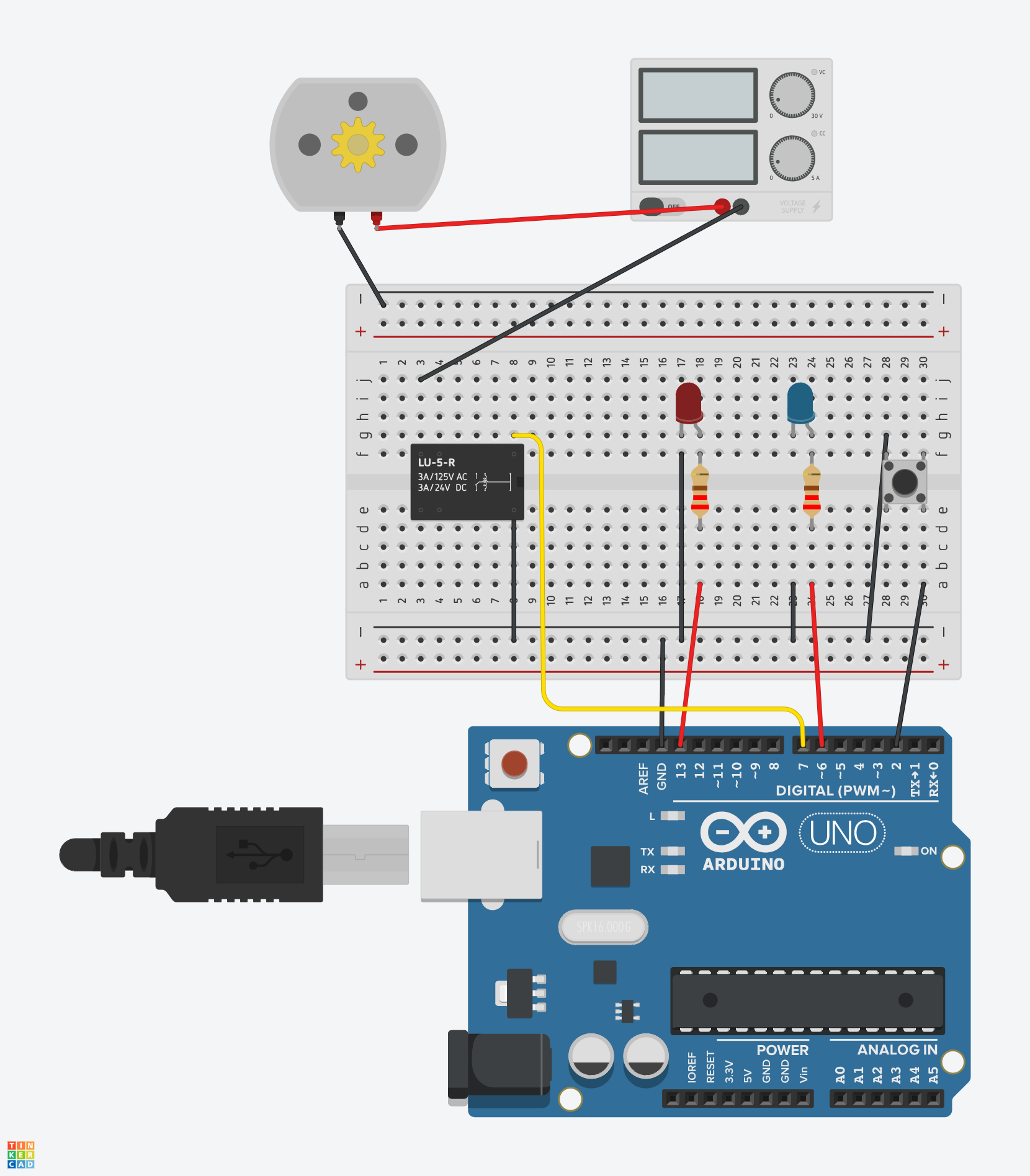

Schémas

Laboratoire avancé de microcontrôleurs : ESP32, Arduino, PIC et modules capteurs Moniteur de température Bluetooth avec Arduino Nano
